Despre proiect
Pentru noua hală de producție din Vrancea, KRONTAB a realizat infrastructura electrică de joasă tensiune necesară alimentării și distribuției energiei către consumatorii procesului tehnologic.
Soluția realizată include un Tablou General de Joasă Tensiune (TEG) de 1600 A, două tablouri divizionare de 630 A și 400 A, precum și o baterie automată de compensare a energiei reactive de 300 kVAr.
Configurația sistemului urmărește asigurarea unei distribuții sigure și eficiente a energiei, protecția selectivă a circuitelor și optimizarea factorului de putere, adaptate cerințelor unei aplicații industriale.
Tablourile sunt realizate cu aparataj Schneider Electric, selectat pentru performanță, fiabilitate și siguranță în exploatare.
Furnizor de Echipamente utilizate
Beneficii:
Construite pentru cerințele fiecărui proiect.
Control asupra întregului proces de realizare.
Echipamente și sisteme de la producători consacrați.
Verificăm și testăm fiecare tablou înainte de livrare.
Fiabilitate construită pentru termen lung de exploatare.
Soluţia realizată

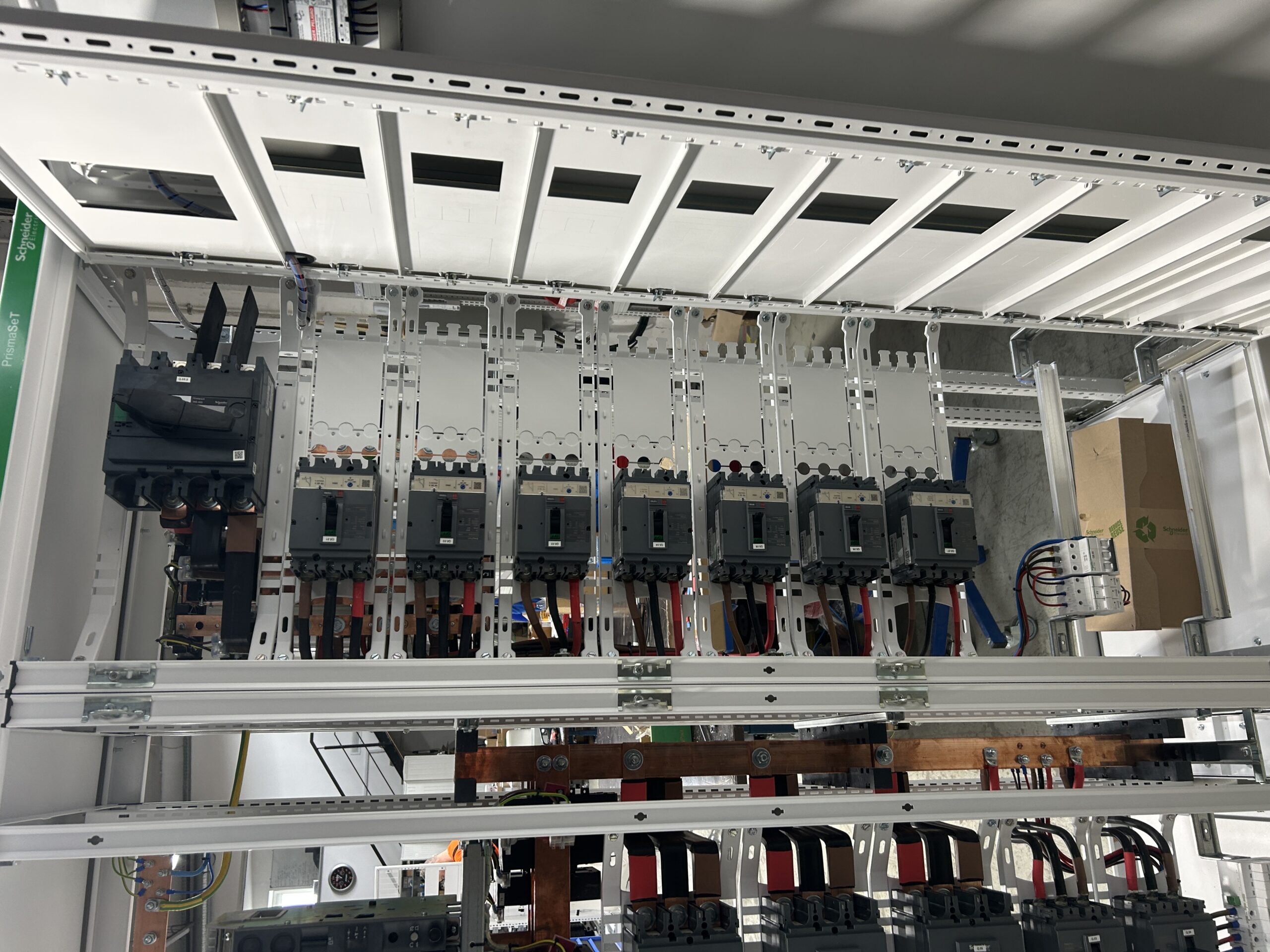

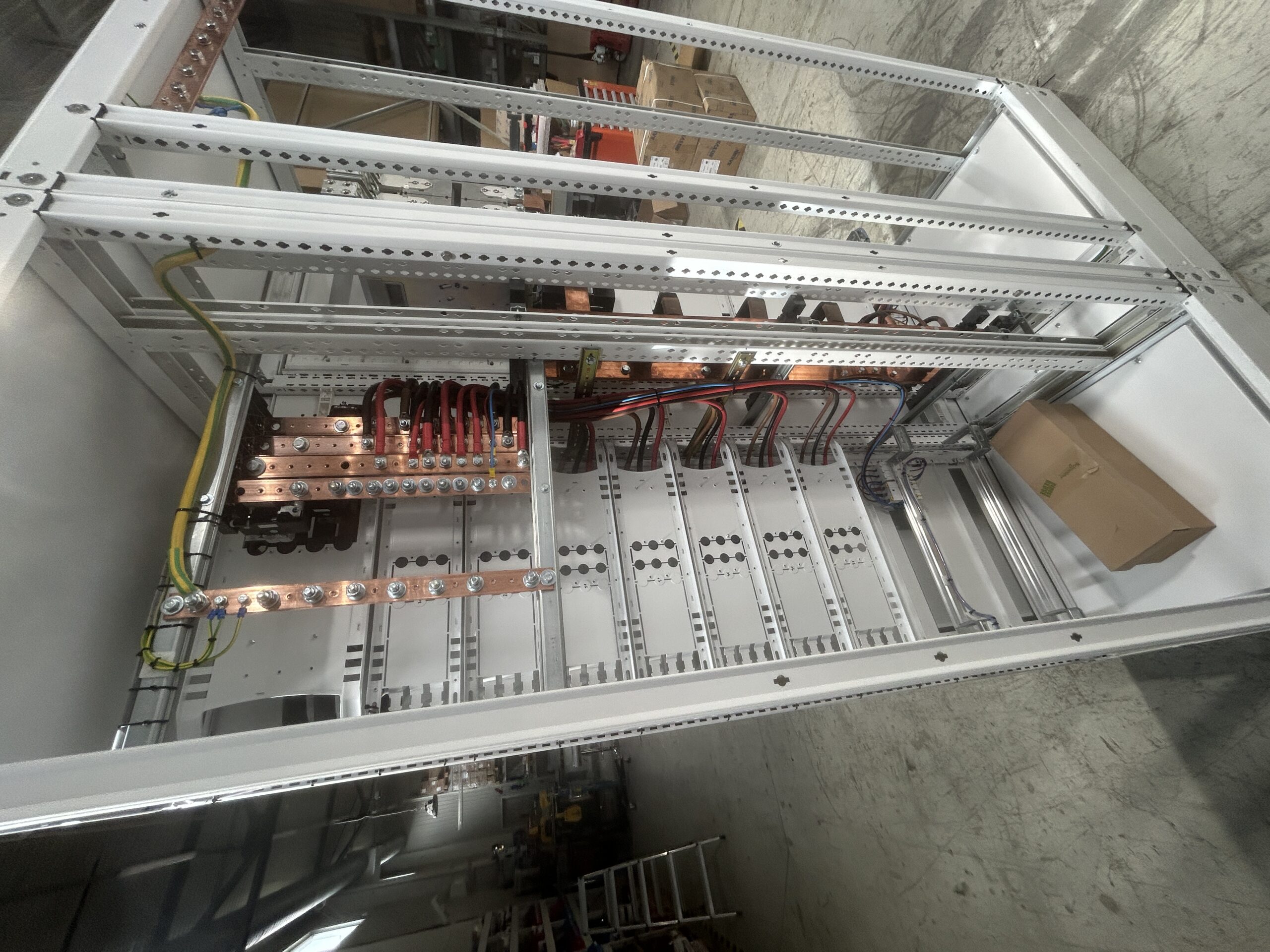

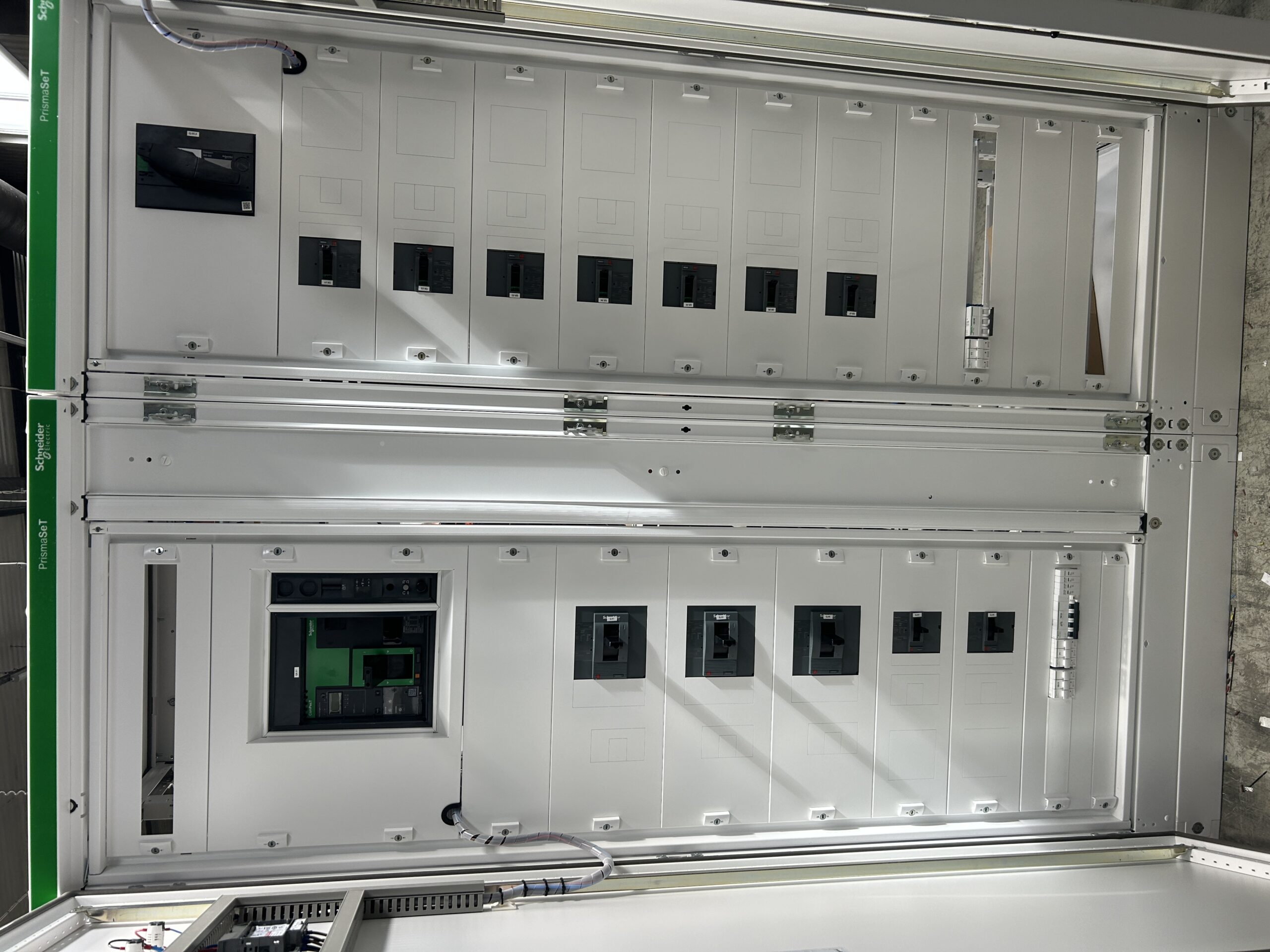

Tabloul General de Joasă Tensiune, dimensionat pentru un curent nominal de 1600 A, reprezintă punctul principal de alimentare și distribuție a energiei electrice către consumatorii halei de producție.
Configurația integrează aparatajul de distribuție și protecție, precum și sistemele necesare pentru exploatarea și supravegherea instalației. Organizarea funcțională a circuitelor permite distribuția energiei către tablourile secundare și principalele categorii de consumatori.
Soluția a fost proiectată pentru siguranță în exploatare, selectivitatea protecțiilor și acces facil pentru verificări și mentenanță, contribuind la continuitatea alimentării procesului tehnologic.
Echiparea cu aparataj Schneider Electric oferă o soluție robustă și adaptată cerințelor unei instalații industriale.

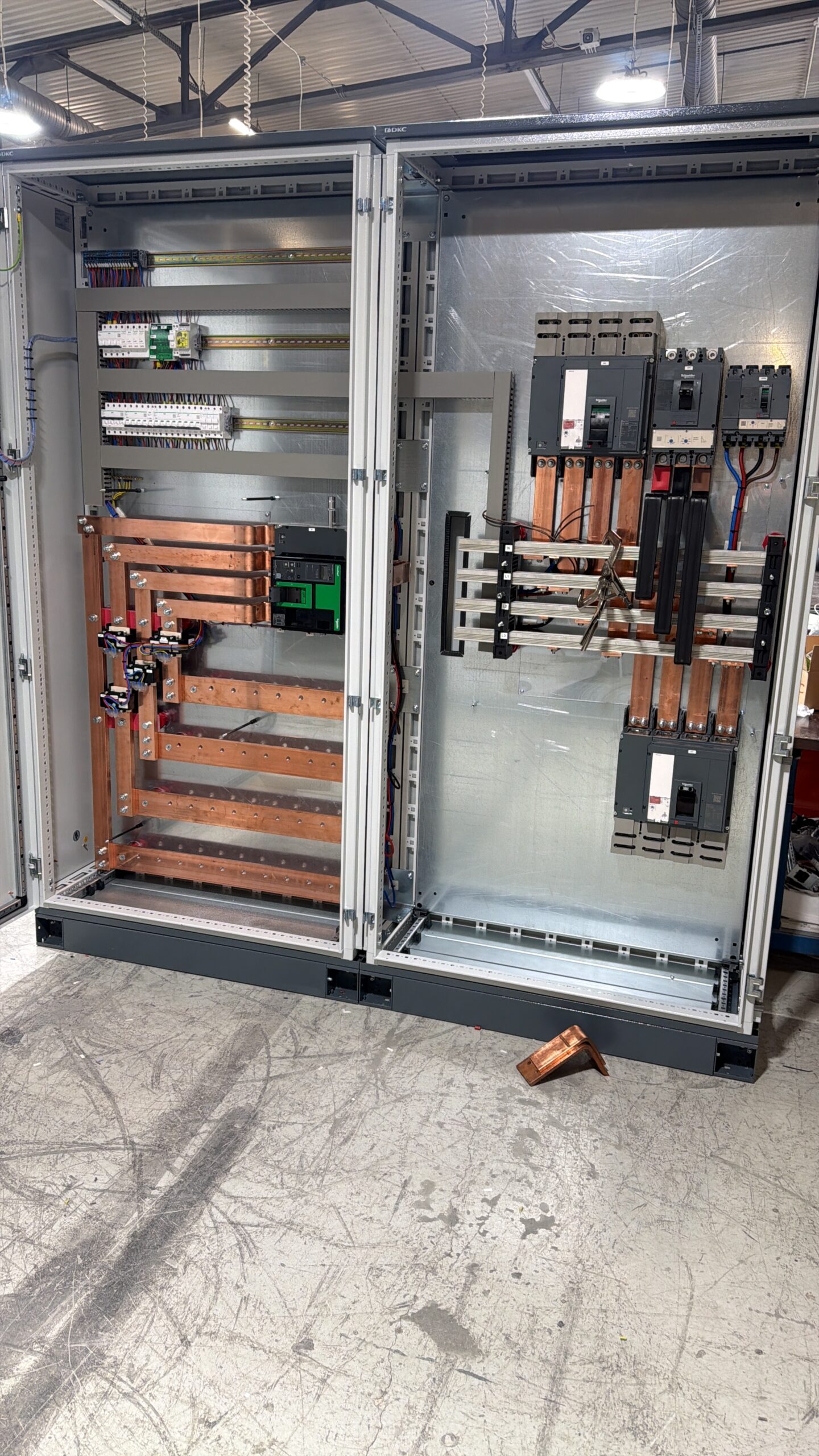

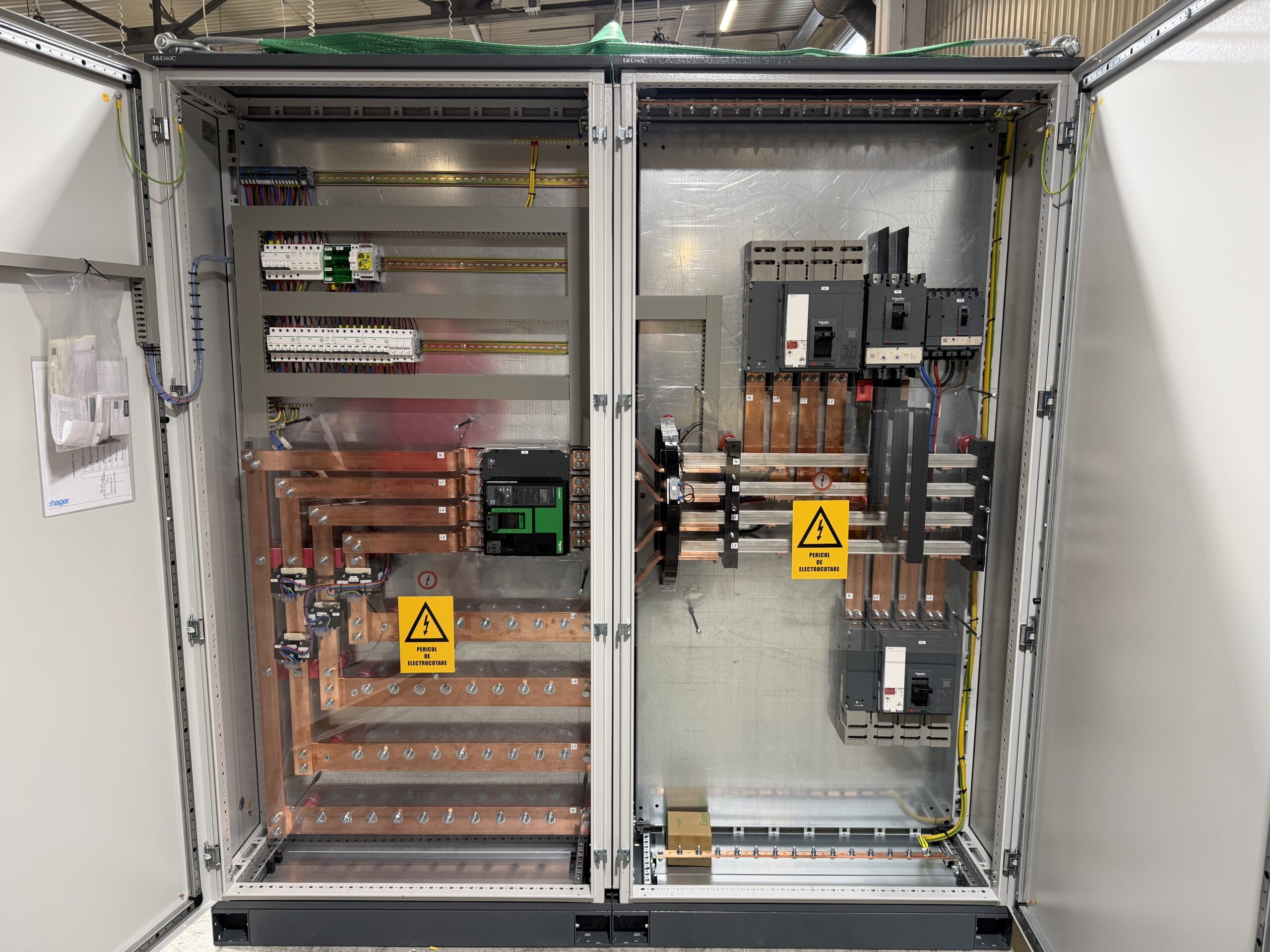

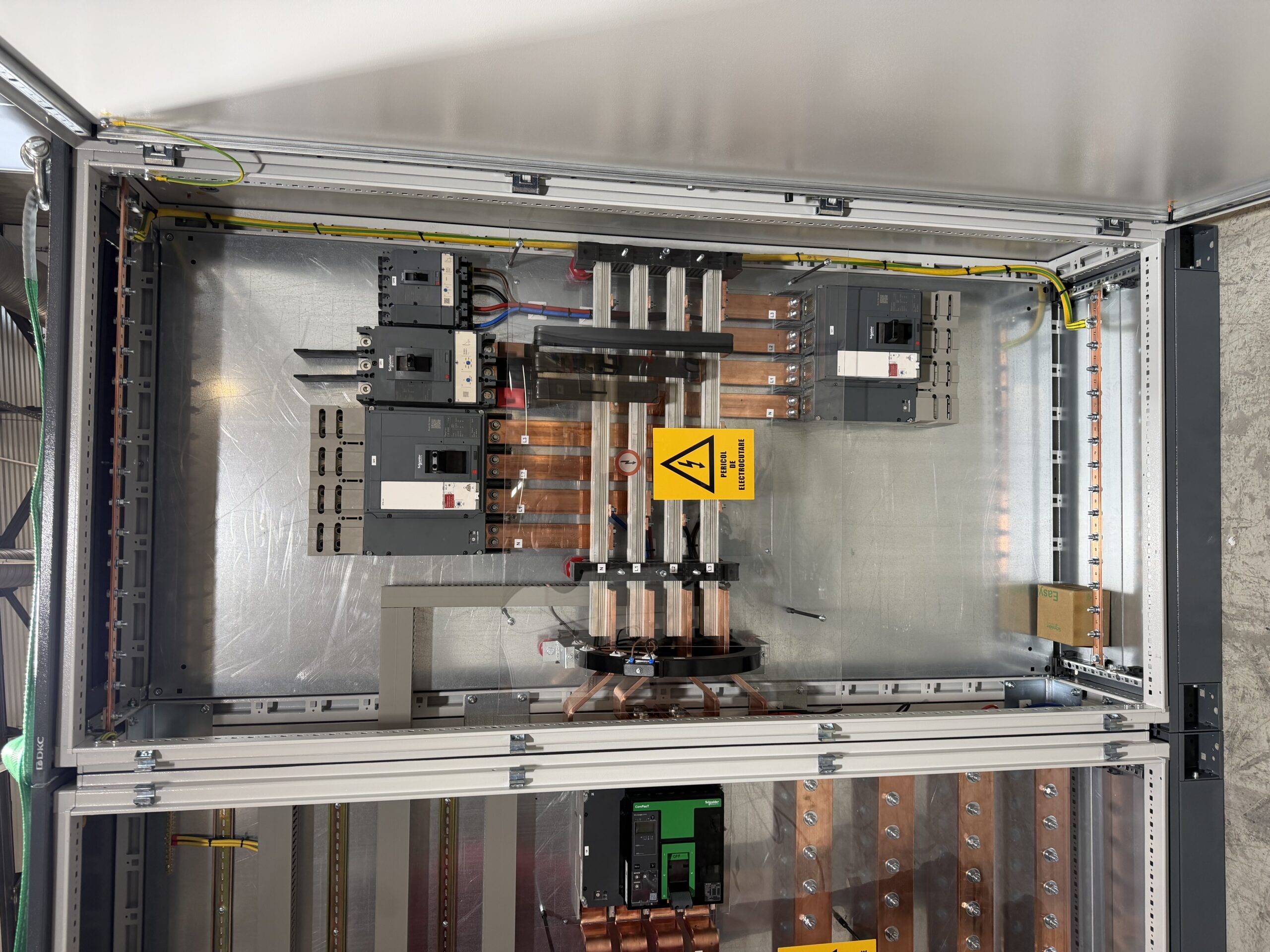

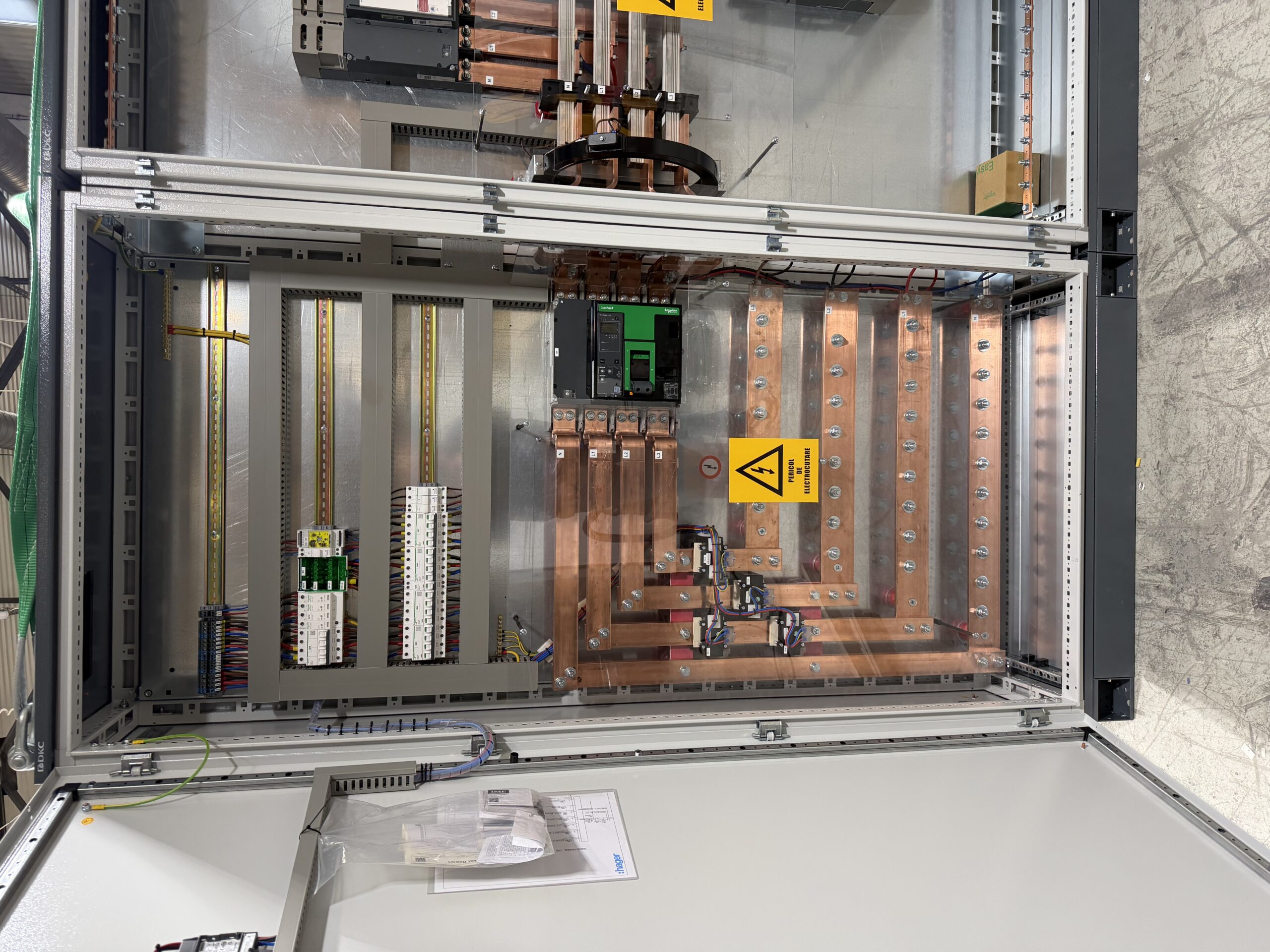

Pentru distribuția energiei către diferitele categorii de consumatori au fost realizate două tablouri divizionare, dimensionate la 630 A, respectiv 400 A.
Fiecare tablou este configurat în funcție de puterea instalată și caracteristicile consumatorilor deserviți, integrând aparatajul necesar pentru distribuție și protecția circuitelor.
Soluția asigură separarea funcțională a consumatorilor și coordonarea protecțiilor, astfel încât un eventual defect pe un circuit secundar să aibă un impact cât mai redus asupra restului instalației.
Organizarea clară a aparatajului și circuitelor facilitează exploatarea, verificările și intervențiile de mentenanță, iar echiparea Schneider Electric contribuie la fiabilitatea întregului sistem de distribuție.
Pentru optimizarea regimului energetic al instalației a fost realizată o baterie automată de compensare a energiei reactive cu puterea de 300 kVAr, destinată corecției factorului de putere al consumatorilor halei.
Sistemul realizează compensarea automată în trepte, adaptând puterea reactivă furnizată în funcție de variațiile sarcinii și de necesarul instalației.
Prin menținerea unui factor de putere corespunzător, soluția contribuie la reducerea circulației energiei reactive, diminuarea pierderilor în rețeaua internă și utilizarea mai eficientă a capacității instalației electrice.
Integrarea bateriei de compensare în sistemul de distribuție contribuie astfel la creșterea eficienței energetice și evitarea costurilor asociate consumului de energie reactivă.
Tablourile electrice au fost realizate într-o configurație adaptată cerințelor tehnice ale proiectului, cu accent pe organizarea funcțională a distribuției, accesibilitatea aparatajului și siguranța în exploatare.
În procesul de realizare sunt urmărite verificarea conexiunilor și a circuitelor, identificarea și etichetarea componentelor și efectuarea verificărilor funcționale înainte de livrare.
Soluția este însoțită de documentația tehnică aferentă, pentru a facilita exploatarea, mentenanța și eventualele intervenții ulterioare asupra instalației.
