Despre proiect
Pentru KRONOSPAN, KRONTAB a realizat un sistem complex de distribuție de joasă tensiune, destinat alimentării instalațiilor și echipamentelor aferente procesului industrial.
Soluția are la bază un Tablou General de Joasă Tensiune de 3200 A, configurat cu două alimentări de 3200 A și cuplă de 3200 A, integrând funcții de transfer automat al surselor, măsură, monitorizare și control.
Infrastructura electrică este completată de 10 tablouri secundare, destinate alimentării utilajelor și spațiilor tehnice, precum și de două baterii automate de compensare a energiei reactive de câte 800 kVAr, cu o putere totală instalată de 1600 kVAr.
Întregul sistem este realizat cu aparataj ABB, soluția fiind configurată pentru distribuție de putere, continuitatea alimentării, monitorizarea instalației și eficientizarea regimului energetic.
Beneficii:
Construite pentru cerințele fiecărui proiect.
Control asupra întregului proces de realizare.
Echipamente și sisteme de la producători consacrați.
Verificăm și testăm fiecare tablou înainte de livrare.
Fiabilitate construită pentru termen lung de exploatare.
Furnizor de Echipamente utilizate
Soluţia realizată

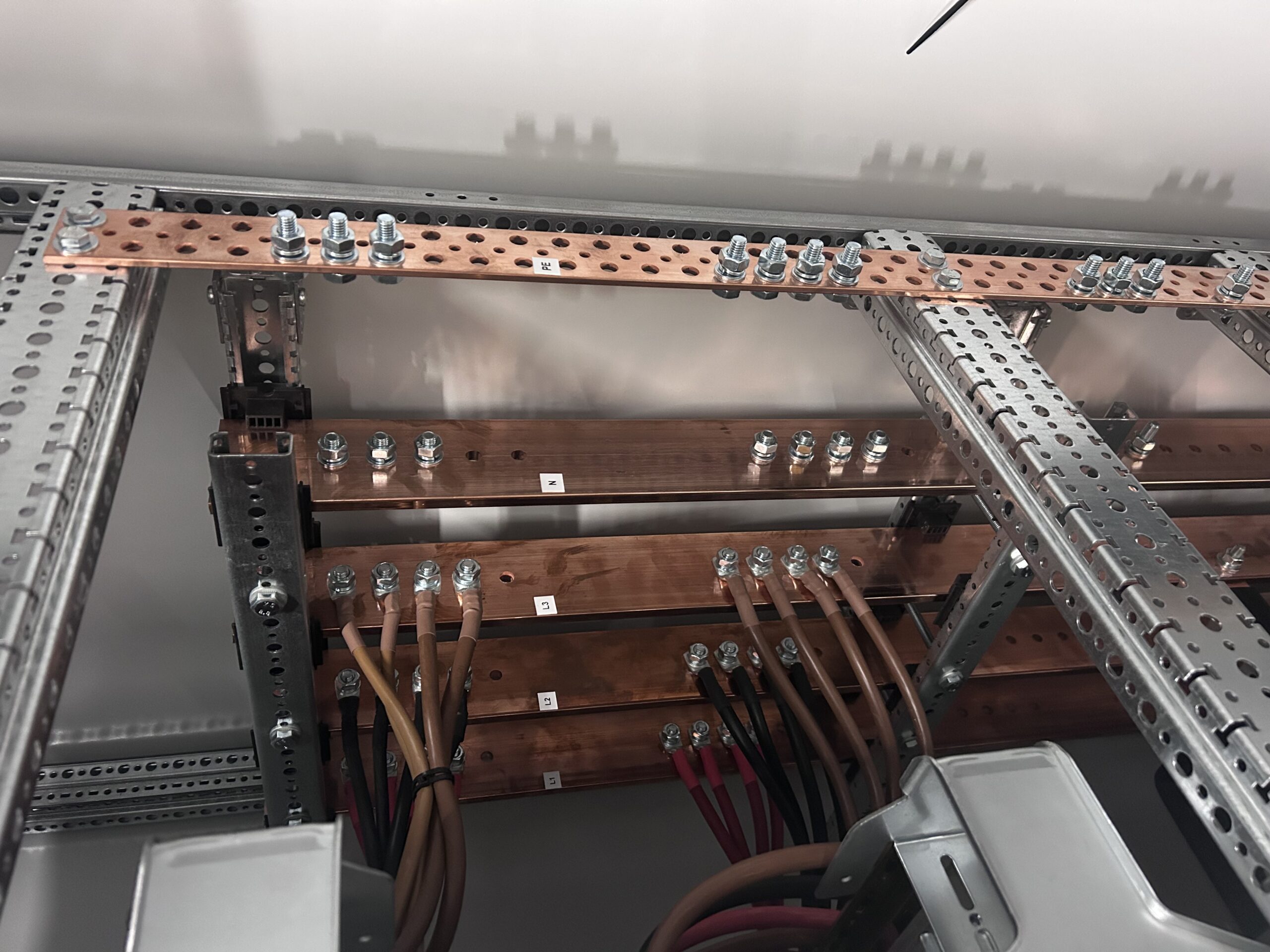

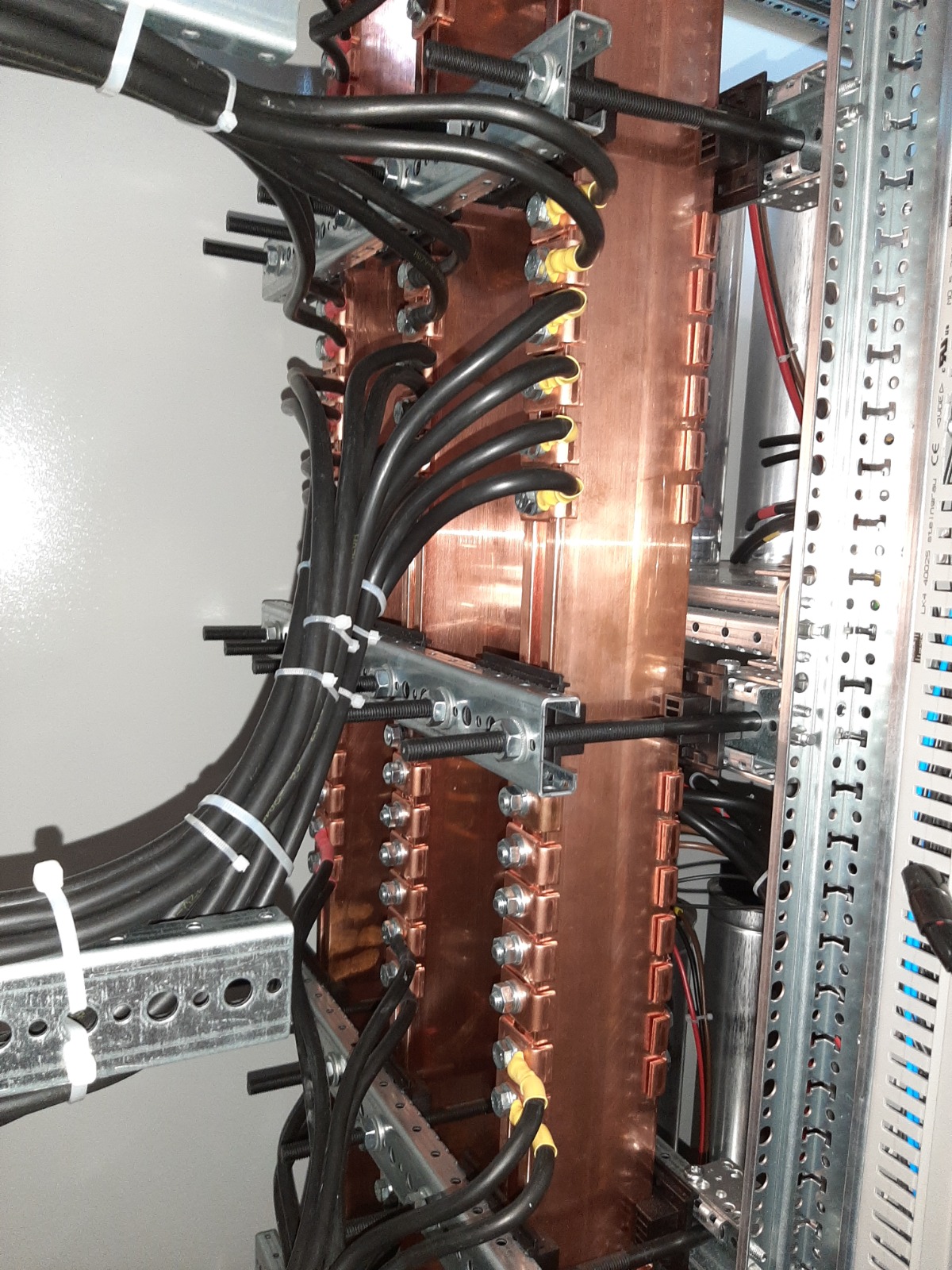

Tabloul General de Joasă Tensiune reprezintă punctul principal de distribuție a energiei electrice către instalațiile și consumatorii deserviți.

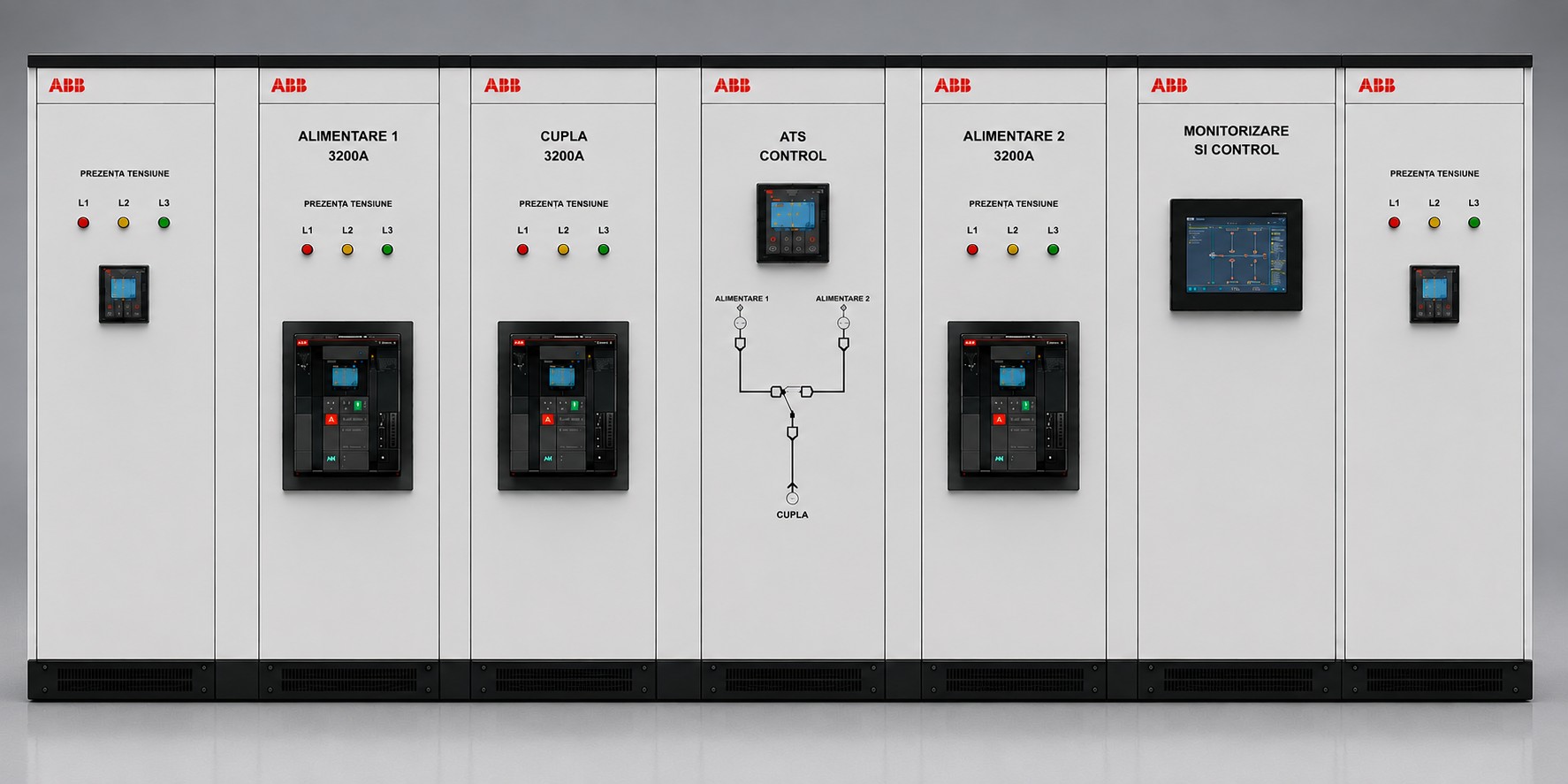

TEG-ul este configurat cu două alimentări independente de 3200 A și o cuplă de 3200 A, arhitectură care oferă flexibilitate în gestionarea distribuției și posibilitatea transferului între cele două surse de alimentare.
Cele trei întreruptoare principale – Alimentare 1, Alimentare 2 și Cuplă – sunt integrate într-o configurație concepută pentru gestionarea controlată a surselor și pentru limitarea întreruperilor în alimentarea consumatorilor.
Construcția modulară și organizarea funcțională a circuitelor facilitează exploatarea, verificările și operațiunile de mentenanță, într-o instalație industrială caracterizată prin puteri importante și necesitatea unei disponibilități ridicate.
Sistemul ATS (Automatic Transfer Switch) integrat gestionează automat configurația surselor de alimentare și a cuplei, în funcție de disponibilitatea și starea acestora.
Prin monitorizarea permanentă a surselor, sistemul permite comanda automată a întreruptoarelor principale și realizarea secvențelor de transfer, reducând timpul necesar intervenției în cazul indisponibilității uneia dintre alimentări.
Integrarea ATS-ului în TEG contribuie la creșterea continuității alimentării și a siguranței operaționale, aspecte importante într-un proces industrial în care întreruperile neplanificate pot afecta disponibilitatea echipamentelor și continuitatea producției.

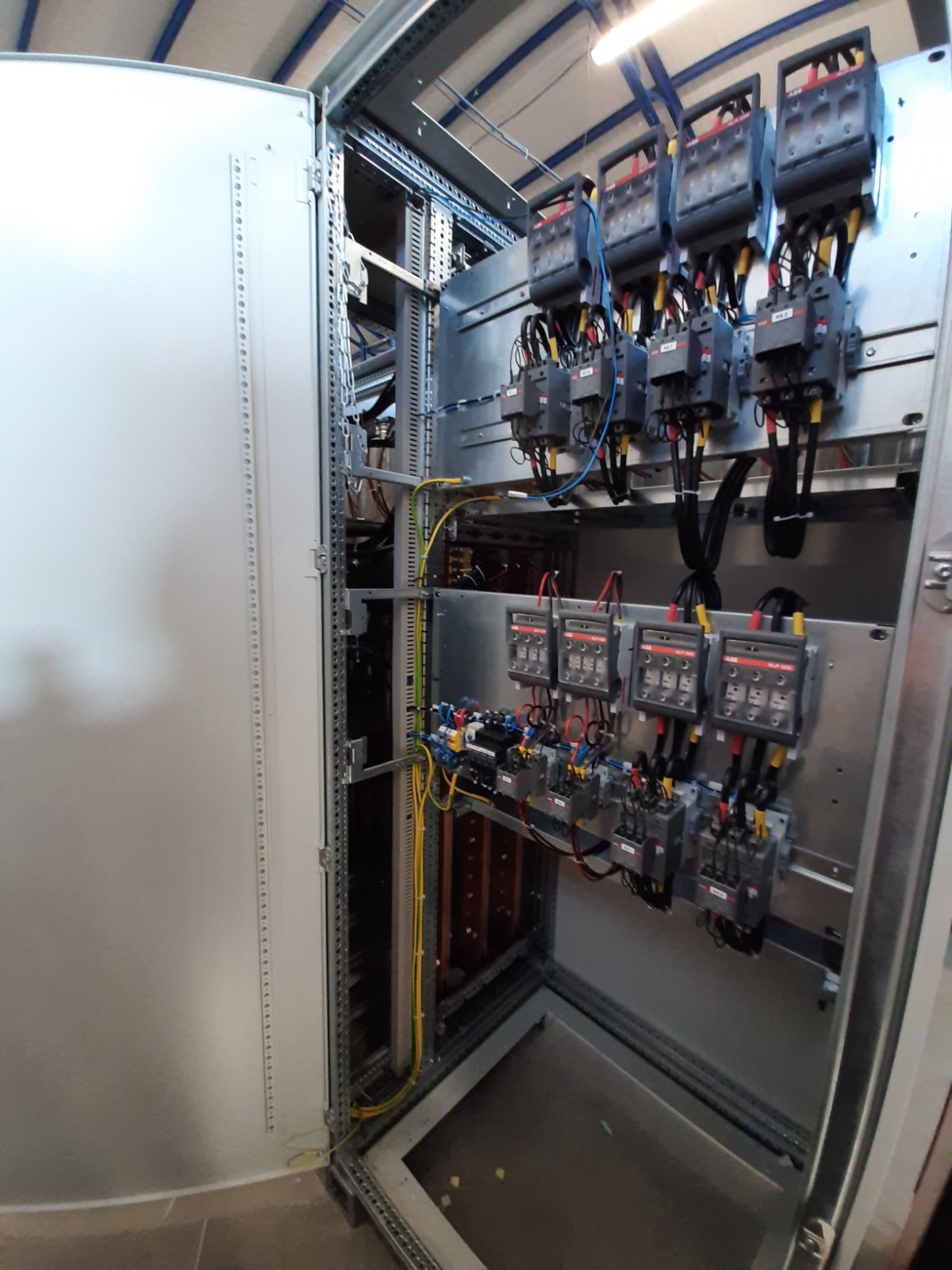

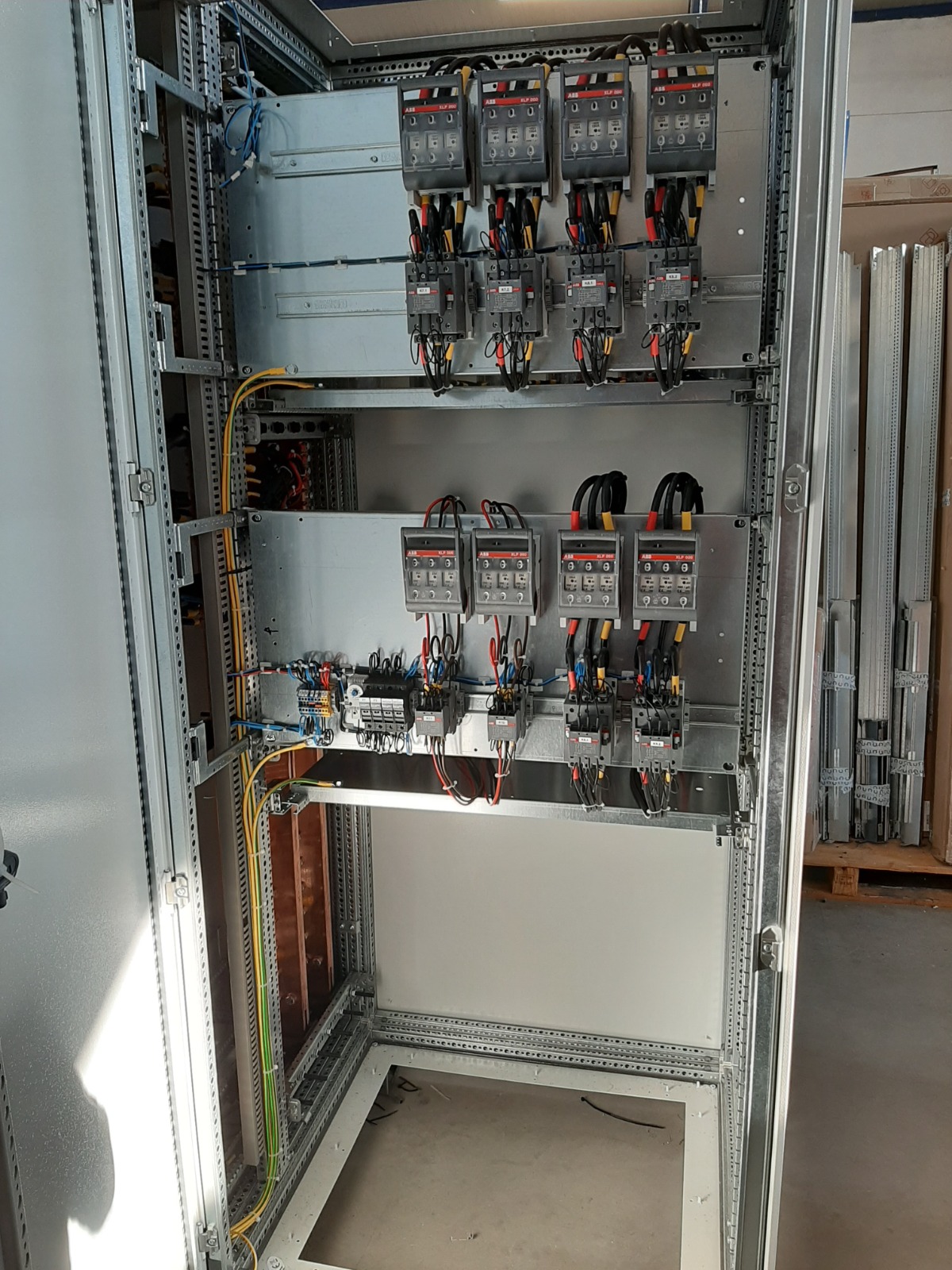

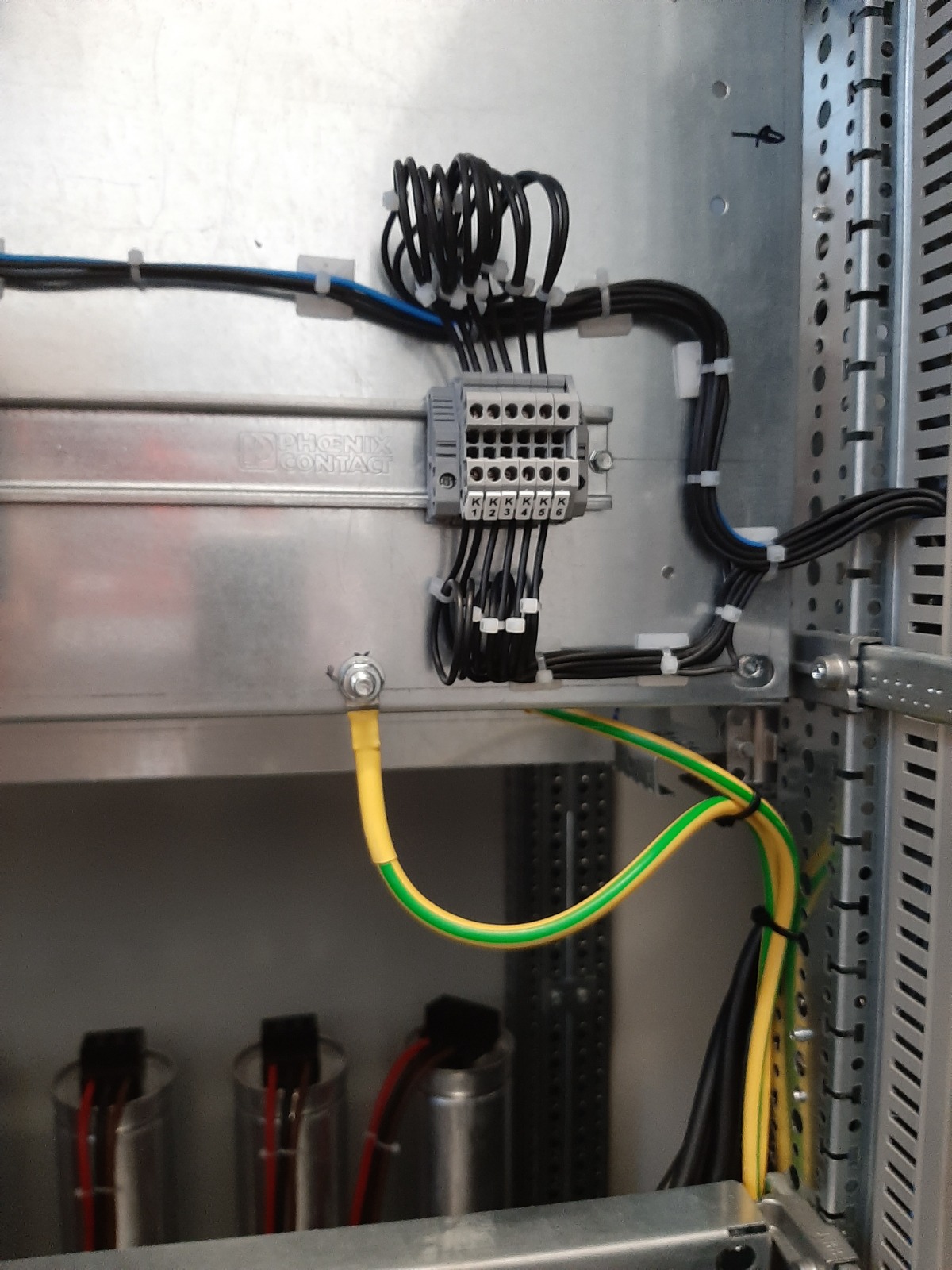

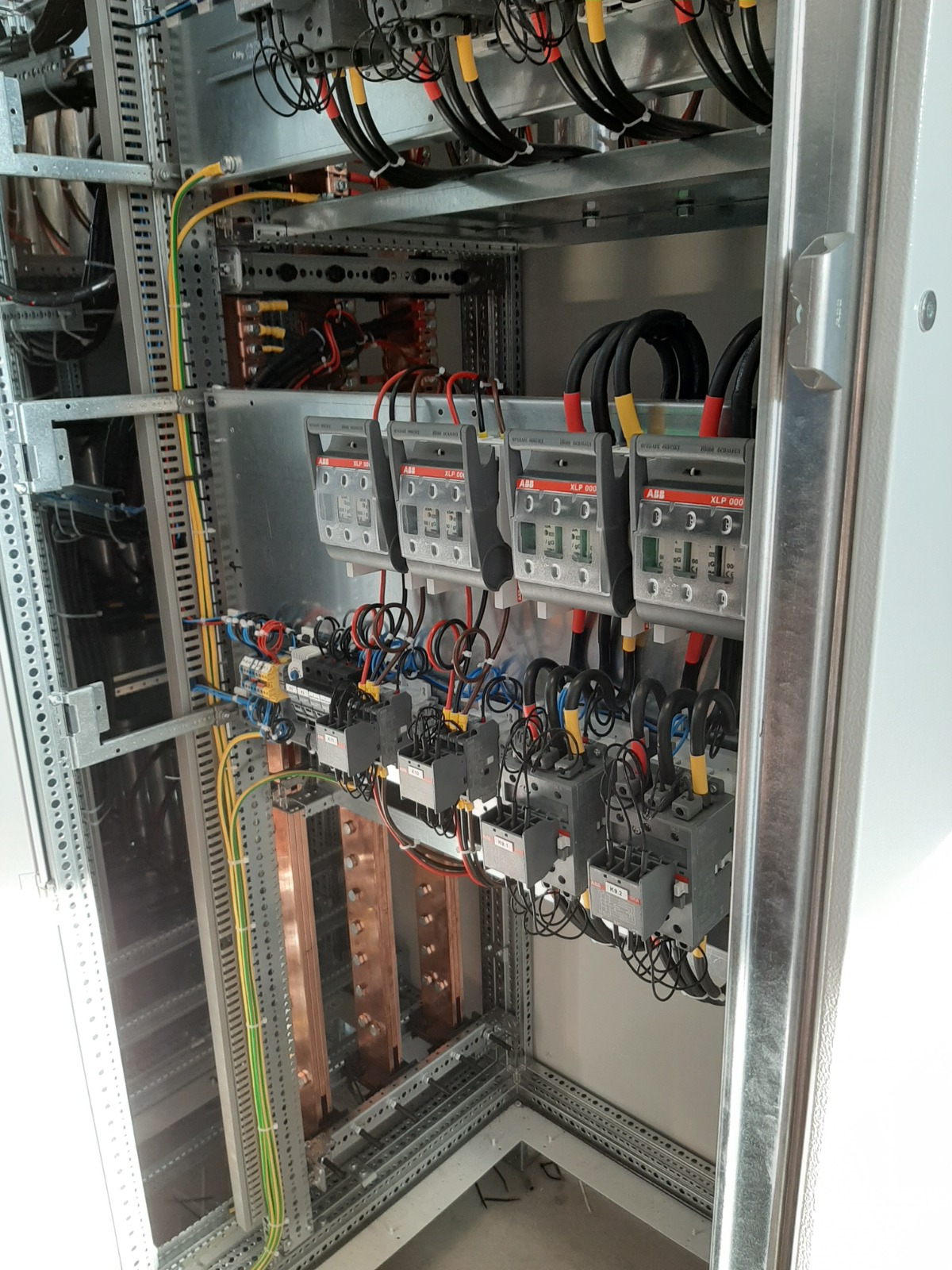

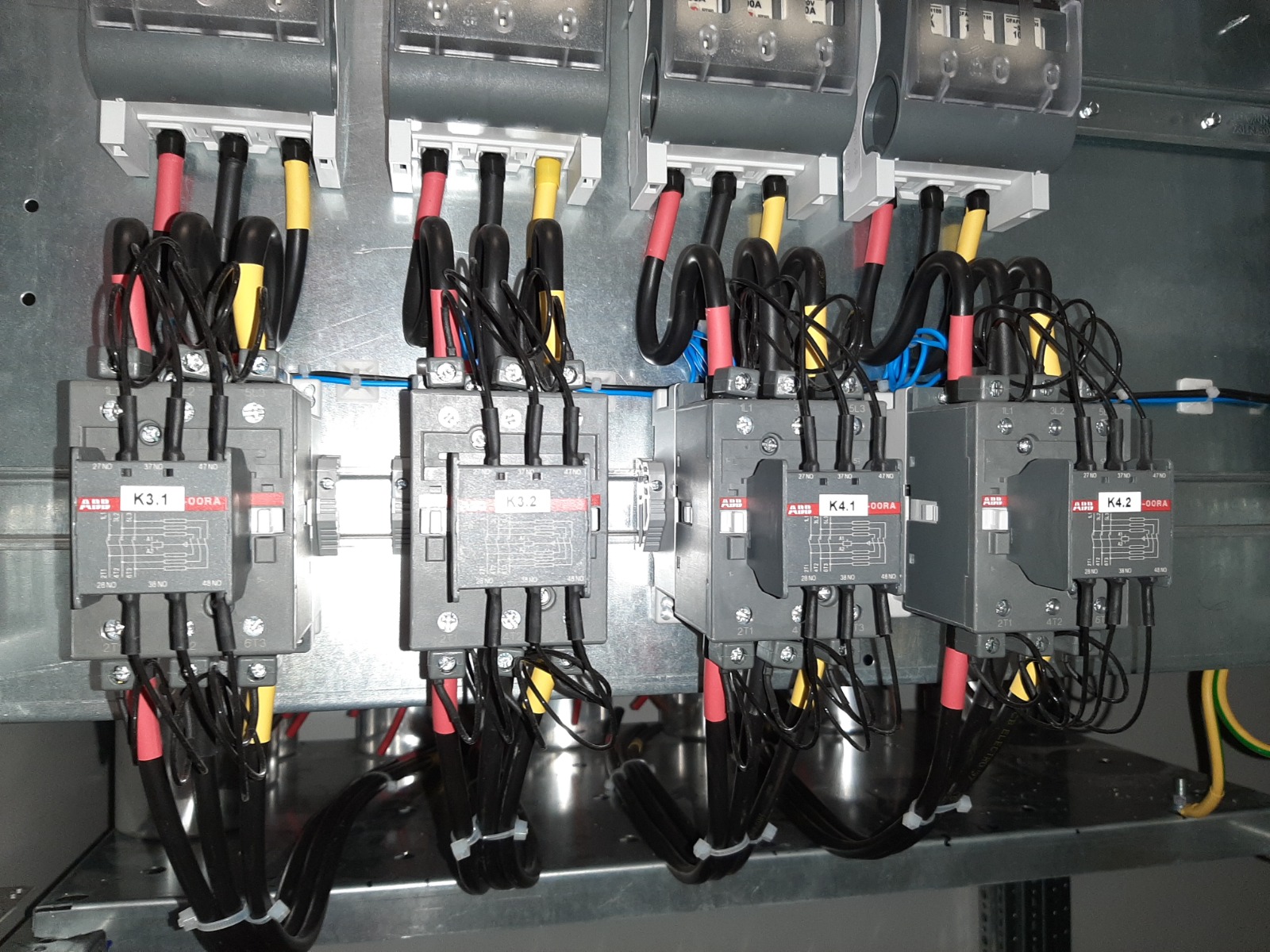

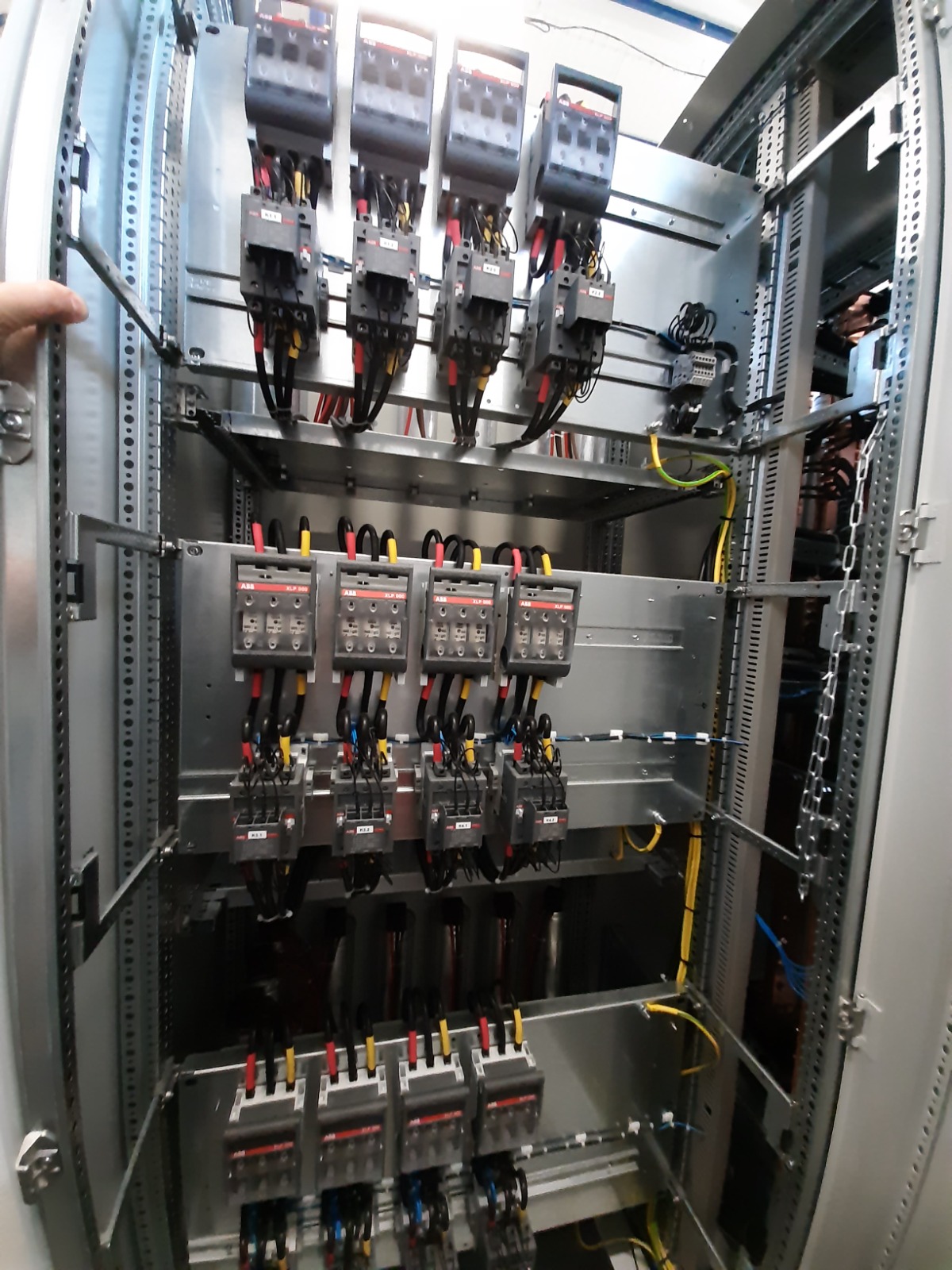

Pentru optimizarea regimului energetic au fost realizate două baterii automate de compensare a energiei reactive, fiecare cu o putere de 800 kVAr, rezultând o capacitate totală de compensare de 1600 kVAr.

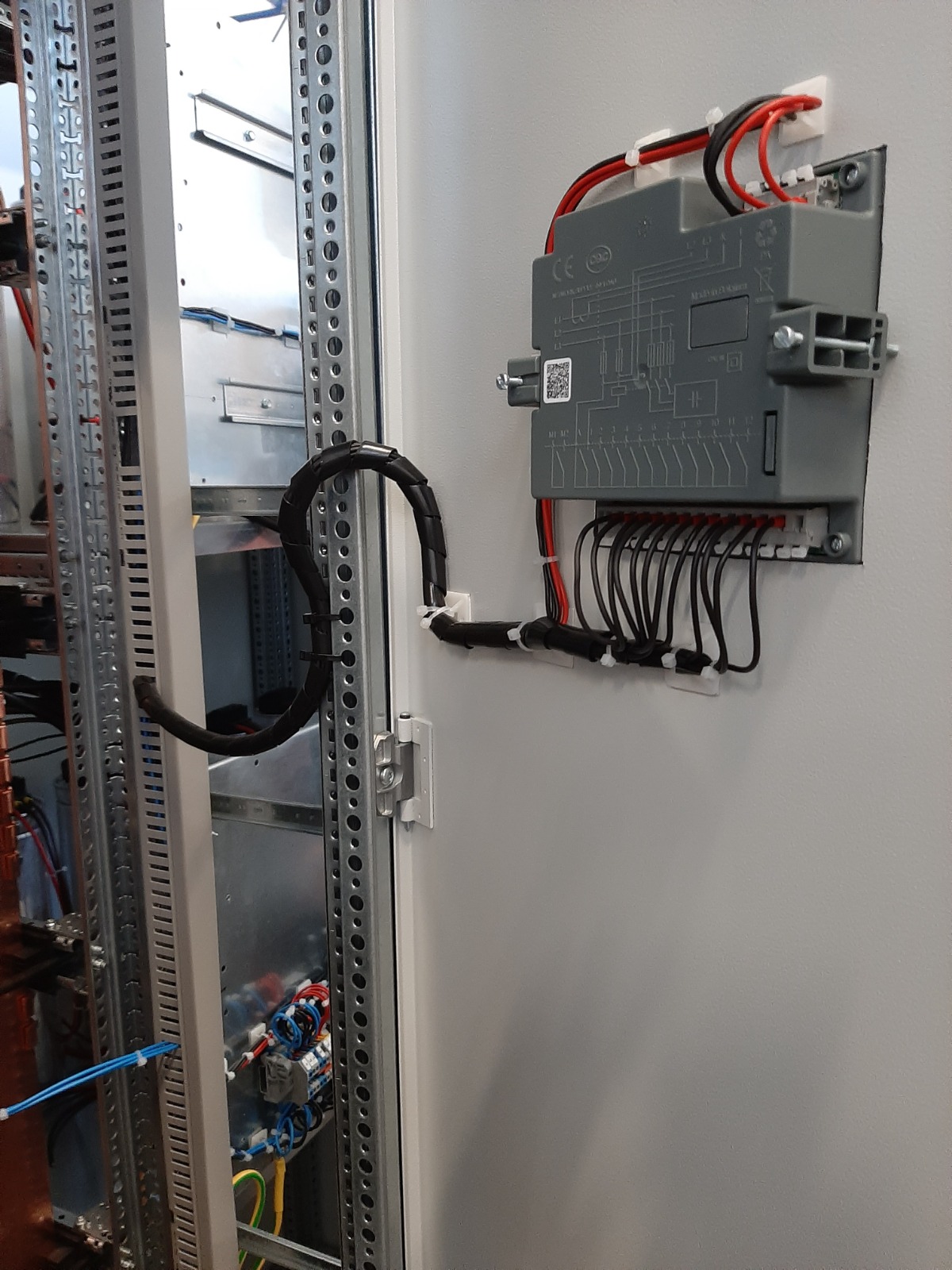

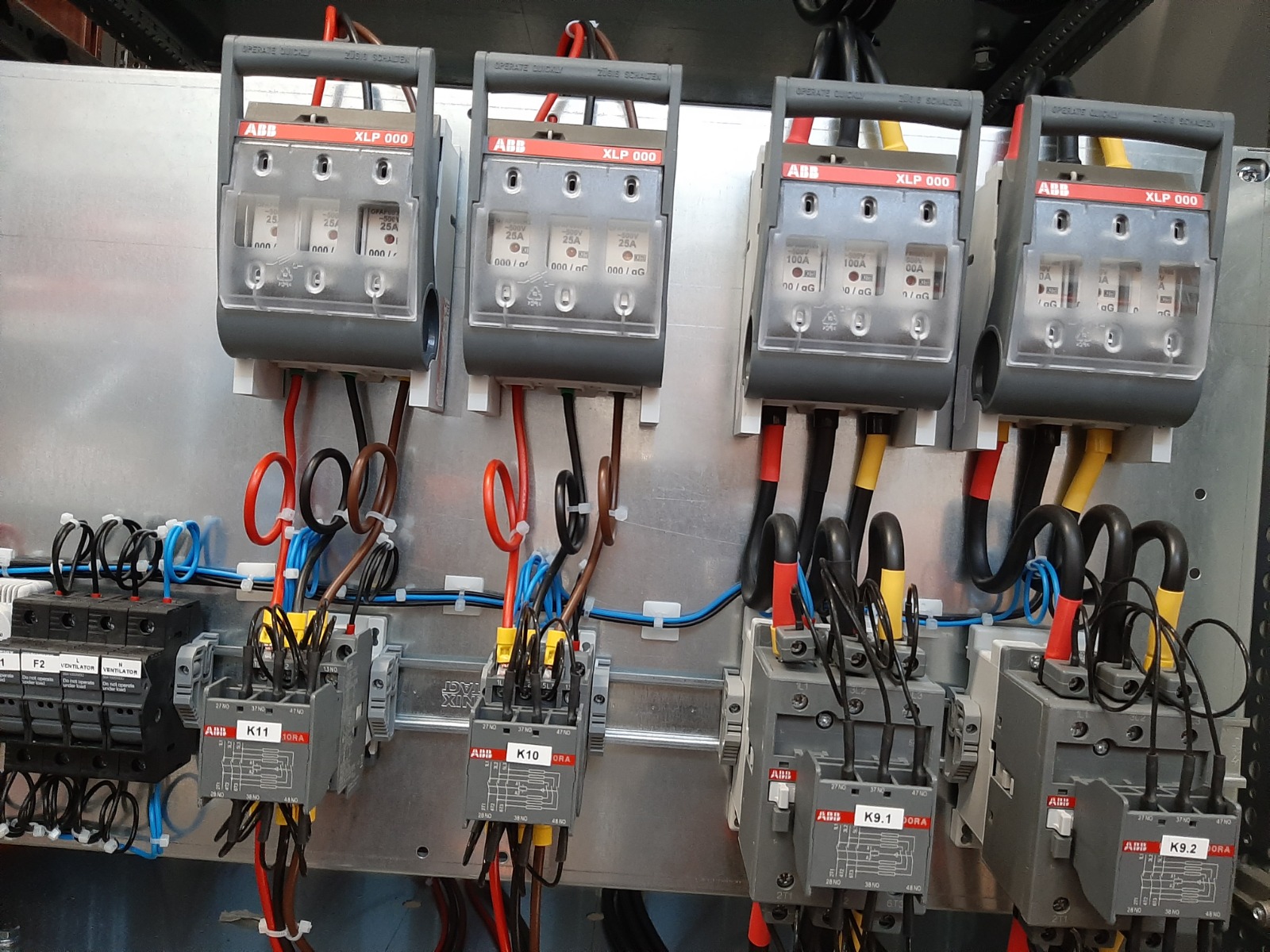

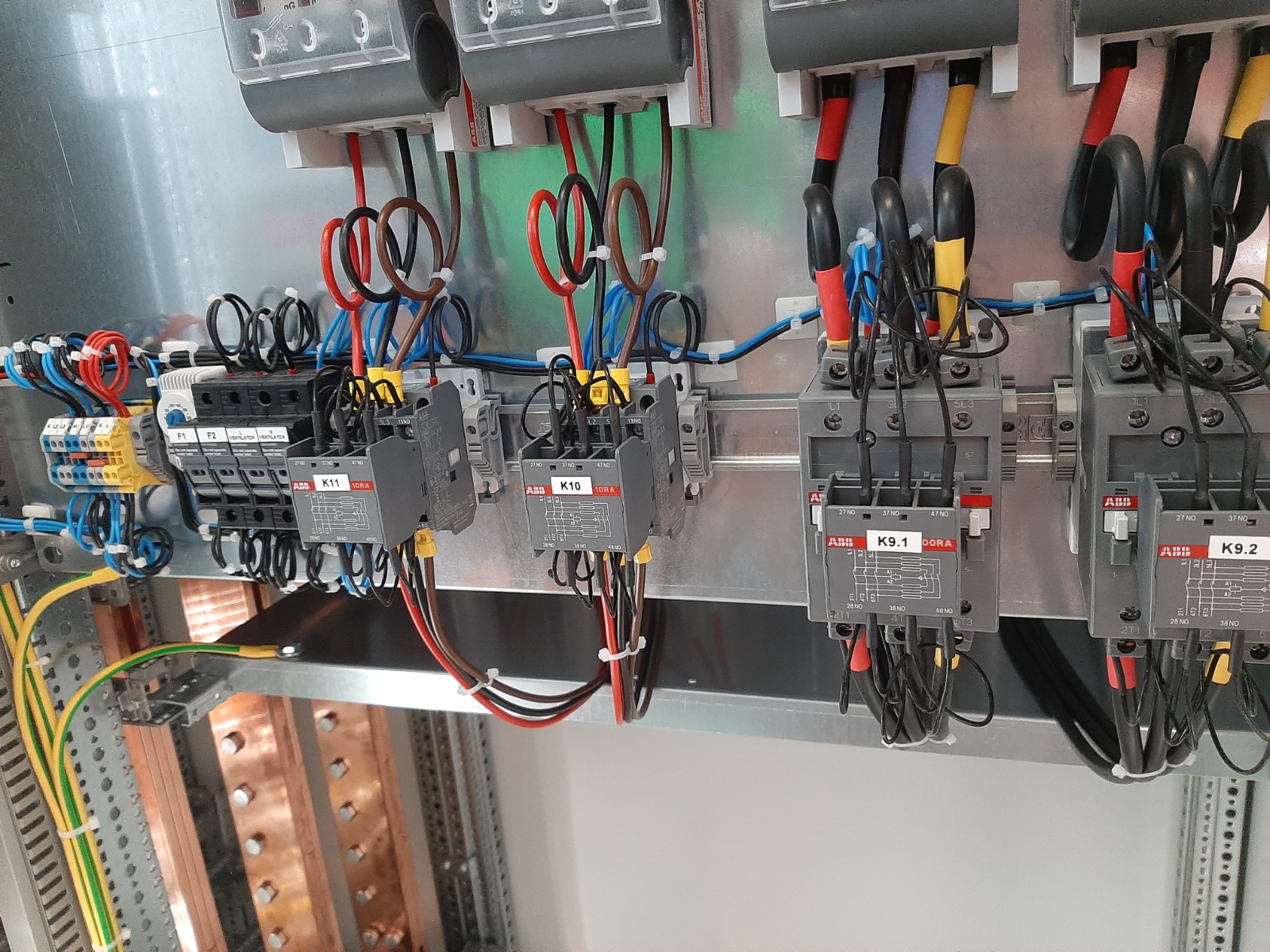

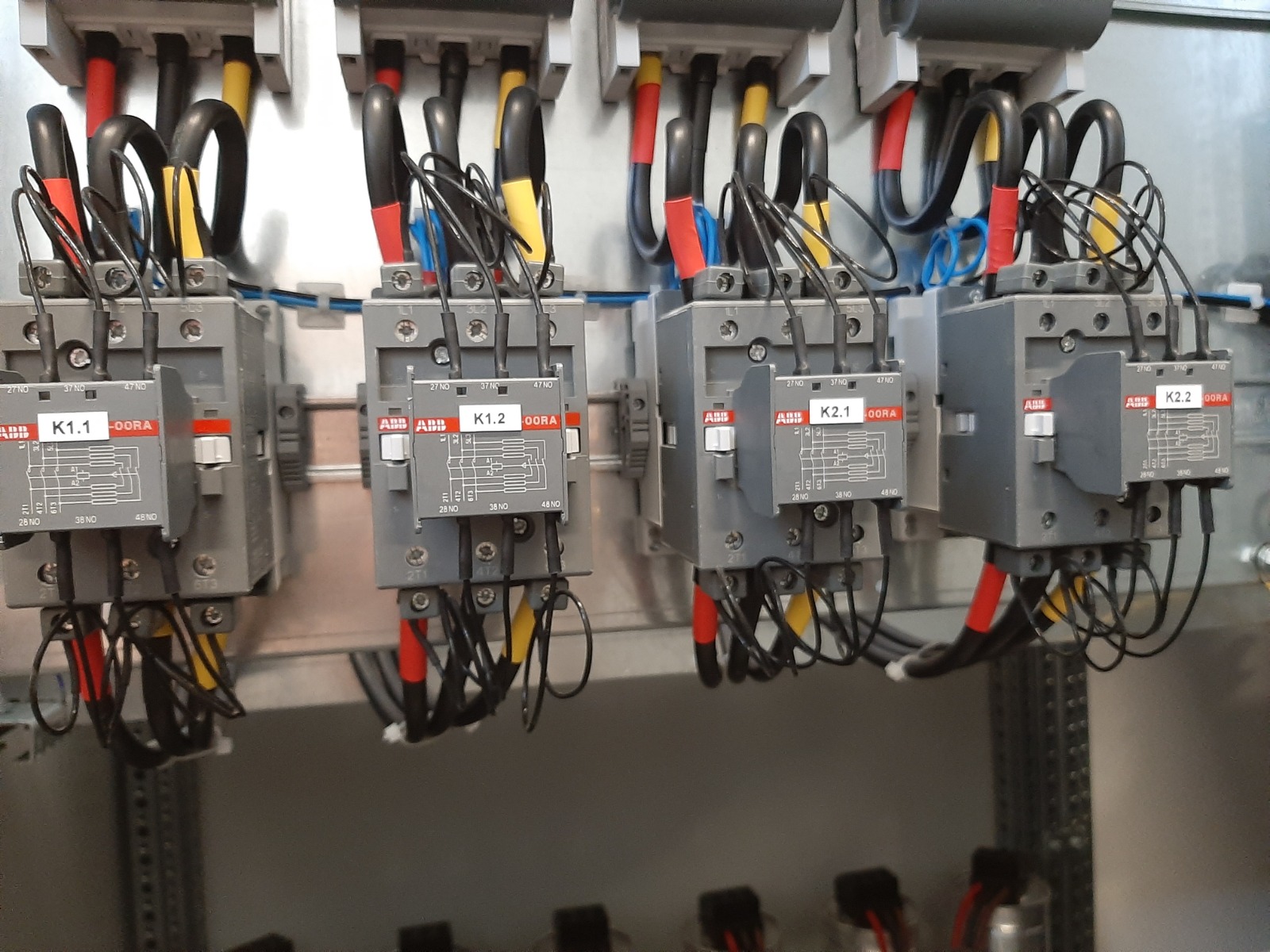

Sistemele realizează compensarea automată în trepte, adaptând puterea reactivă furnizată la variațiile sarcinii și la necesarul instalației.
Prin menținerea unui factor de putere corespunzător, bateriile contribuie la reducerea circulației energiei reactive, diminuarea pierderilor în instalație și utilizarea mai eficientă a capacității infrastructurii electrice.
Capacitatea totală de 1600 kVAr evidențiază caracterul industrial și nivelul ridicat de putere al instalației deservite.

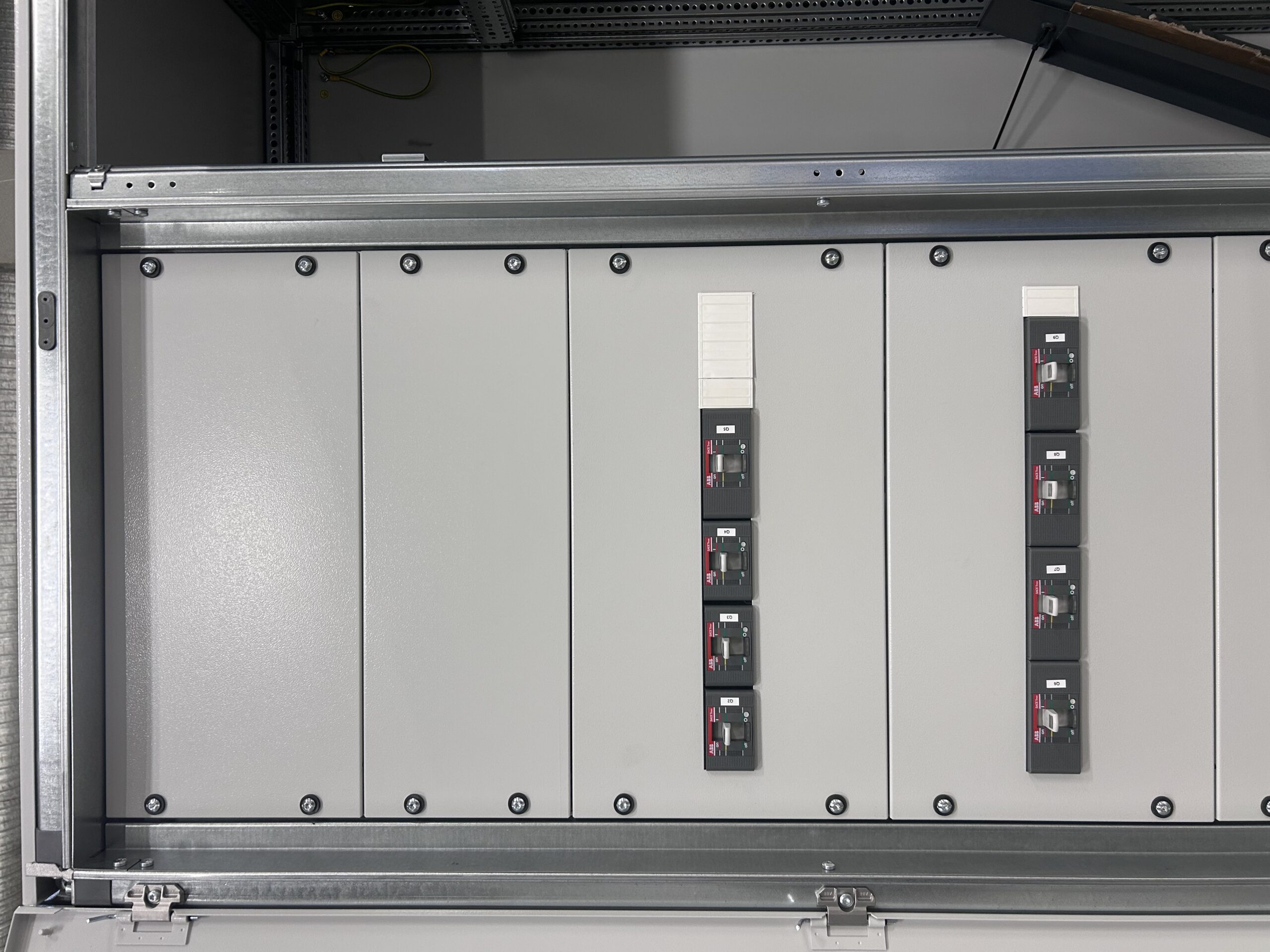

Distribuția principală este completată de 10 tablouri electrice secundare, destinate alimentării diferitelor utilaje, echipamente și spații tehnice.
Tablourile sunt configurate în funcție de puterea și caracteristicile consumatorilor deserviți, integrând aparatajul necesar pentru distribuție, protecție și comandă.
Separarea distribuției pe tablouri dedicate permite organizarea funcțională a consumatorilor, localizarea mai rapidă a eventualelor defecte și efectuarea intervențiilor asupra unei zone fără afectarea inutilă a întregii instalații.
Echiparea ABB și organizarea clară a circuitelor contribuie la siguranța în exploatare și facilitează operațiunile de verificare și mentenanță.
