Despre proiect

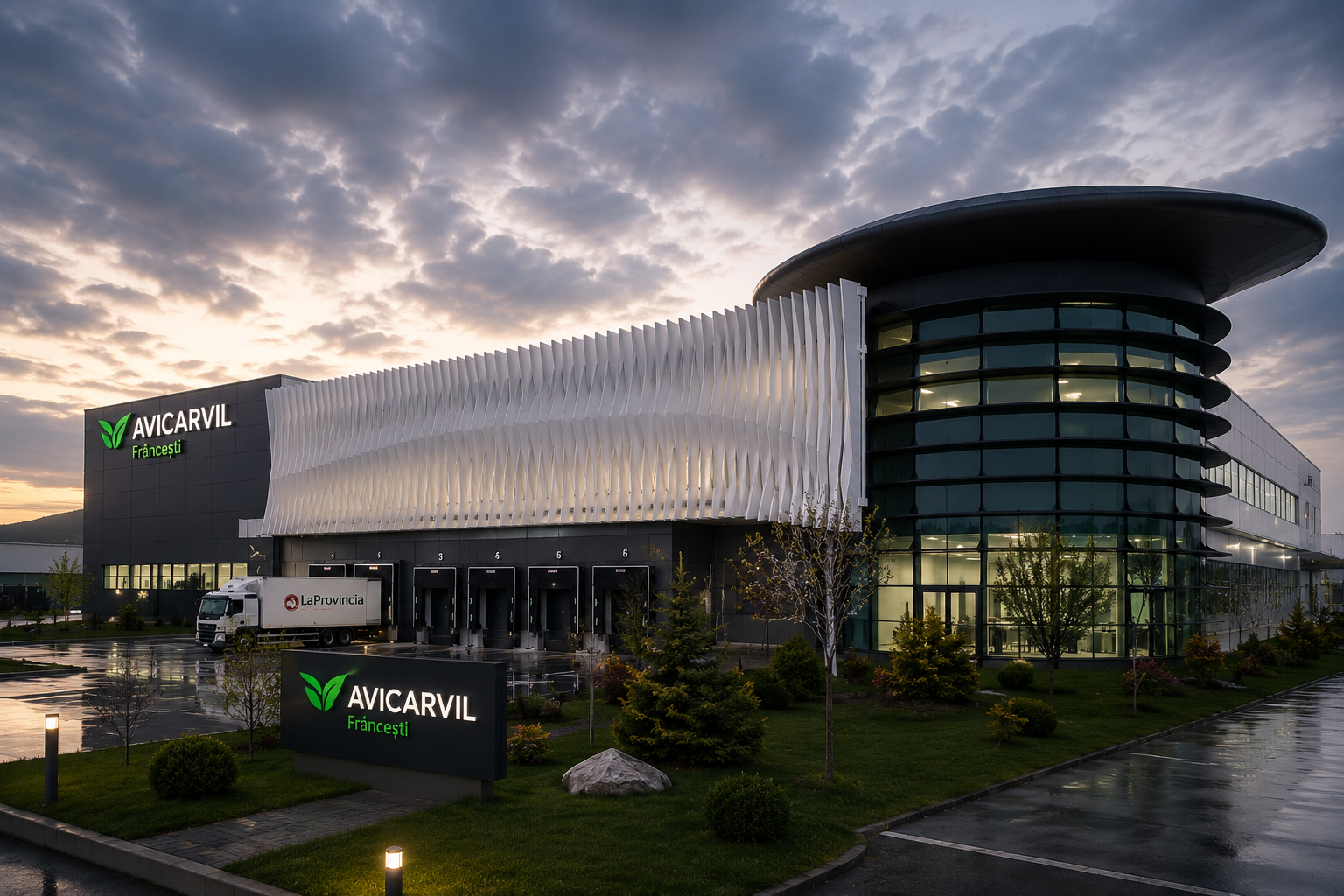

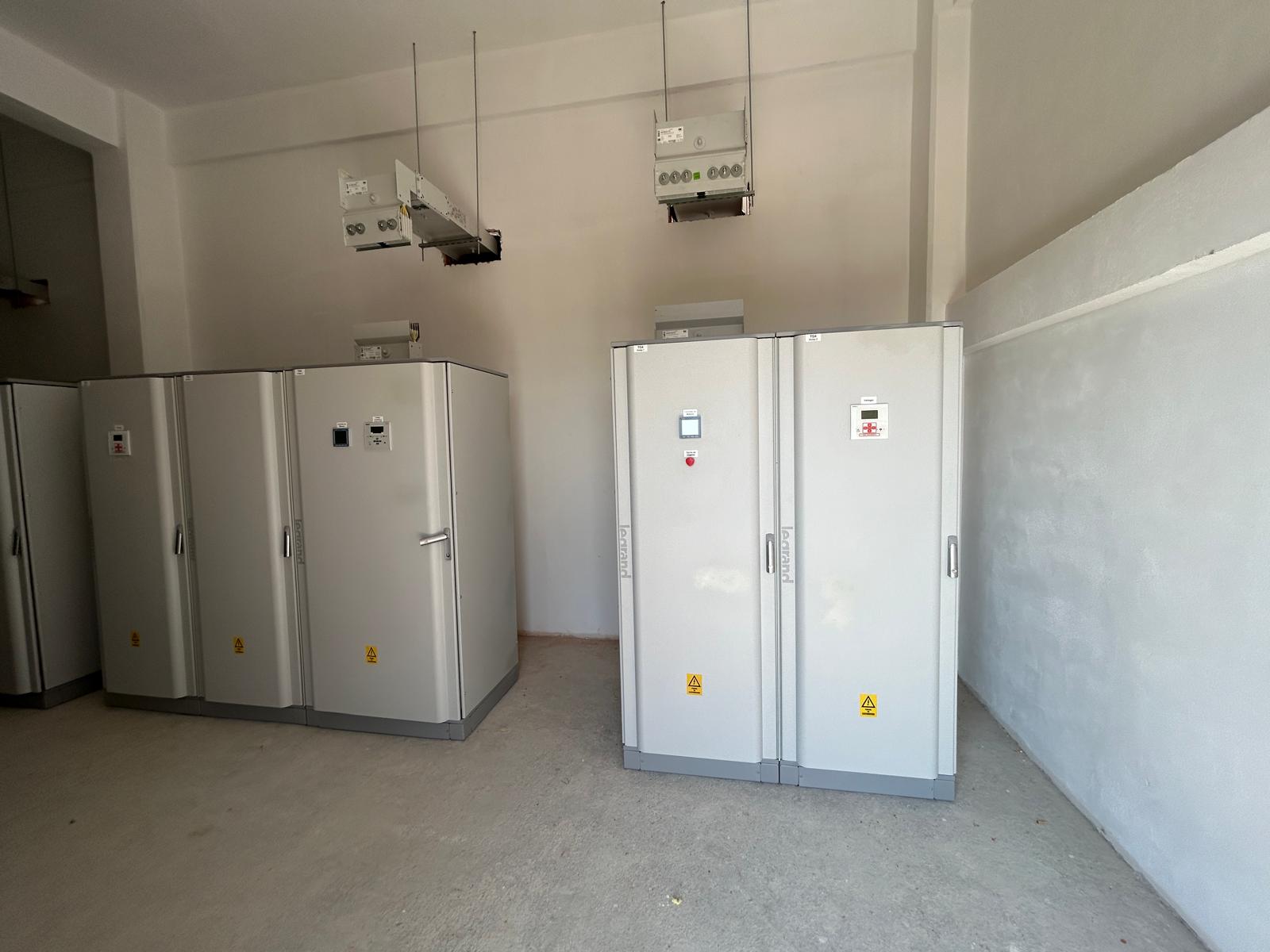

Pentru unitatea de producție Avicarvil Frâncești – parte a Grupului Carmistin – KRONTAB a realizat sistemul de tablouri electrice destinat distribuției energiei către principalele zone și linii tehnologice ale unității de producție.

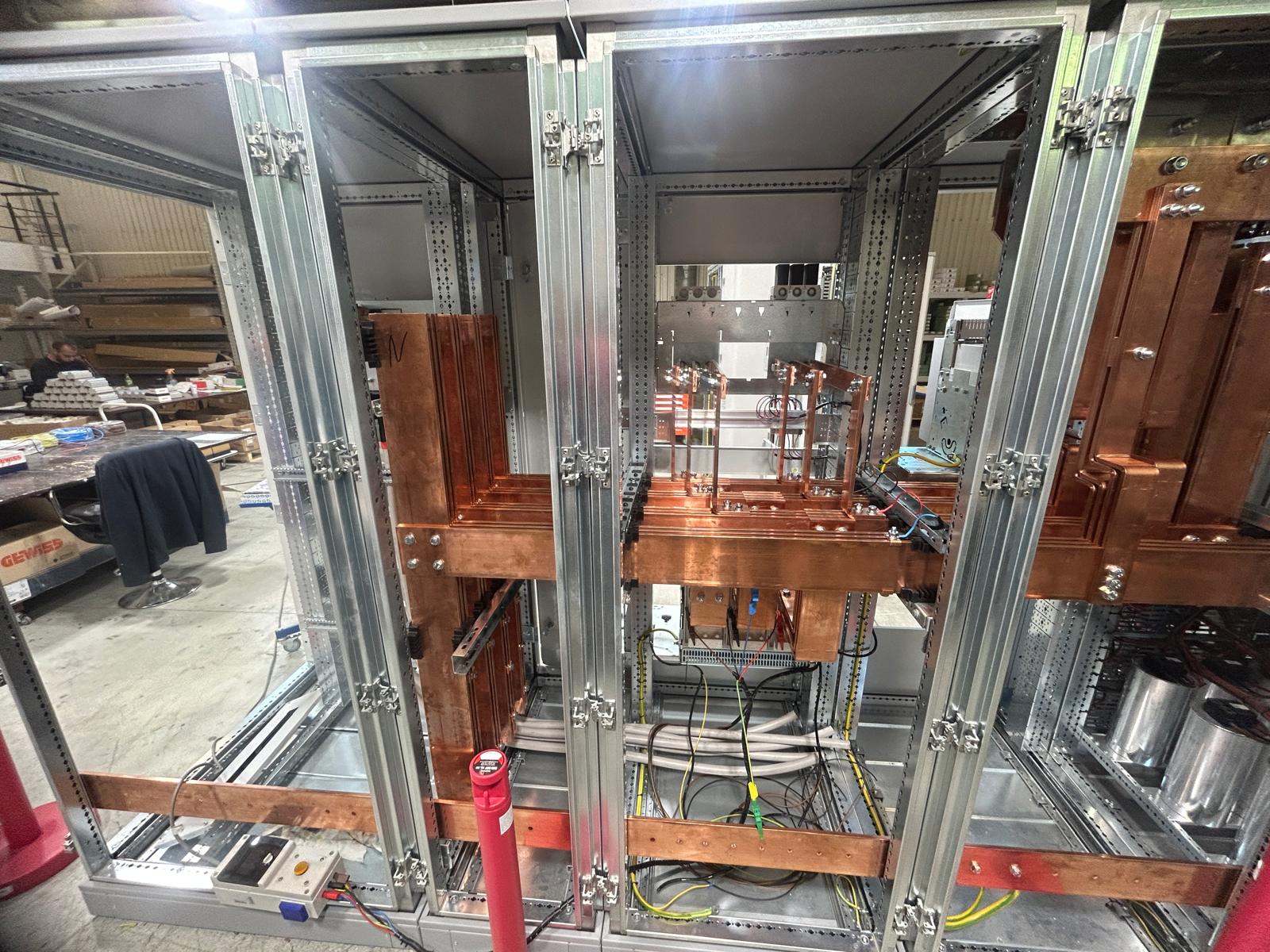

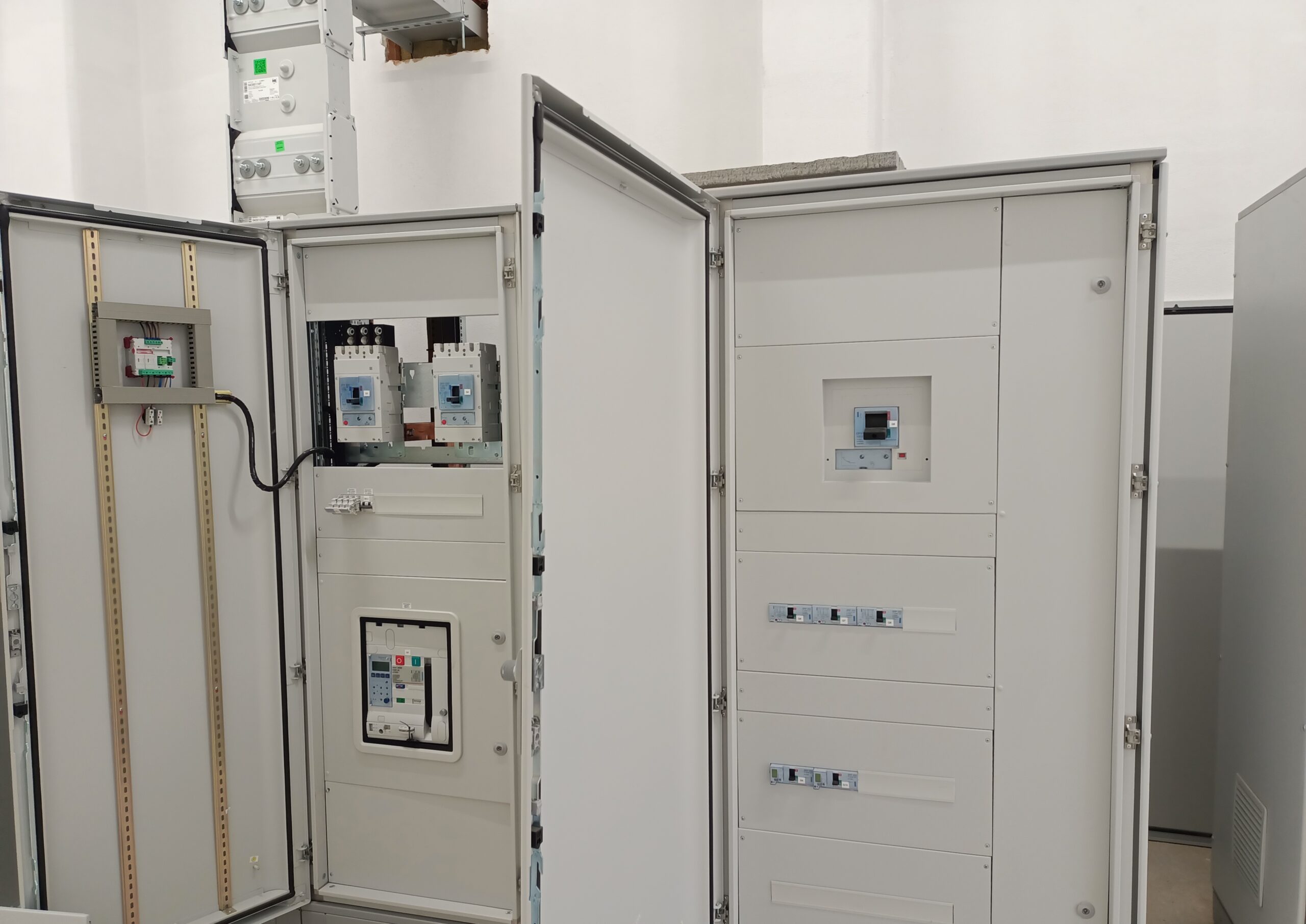

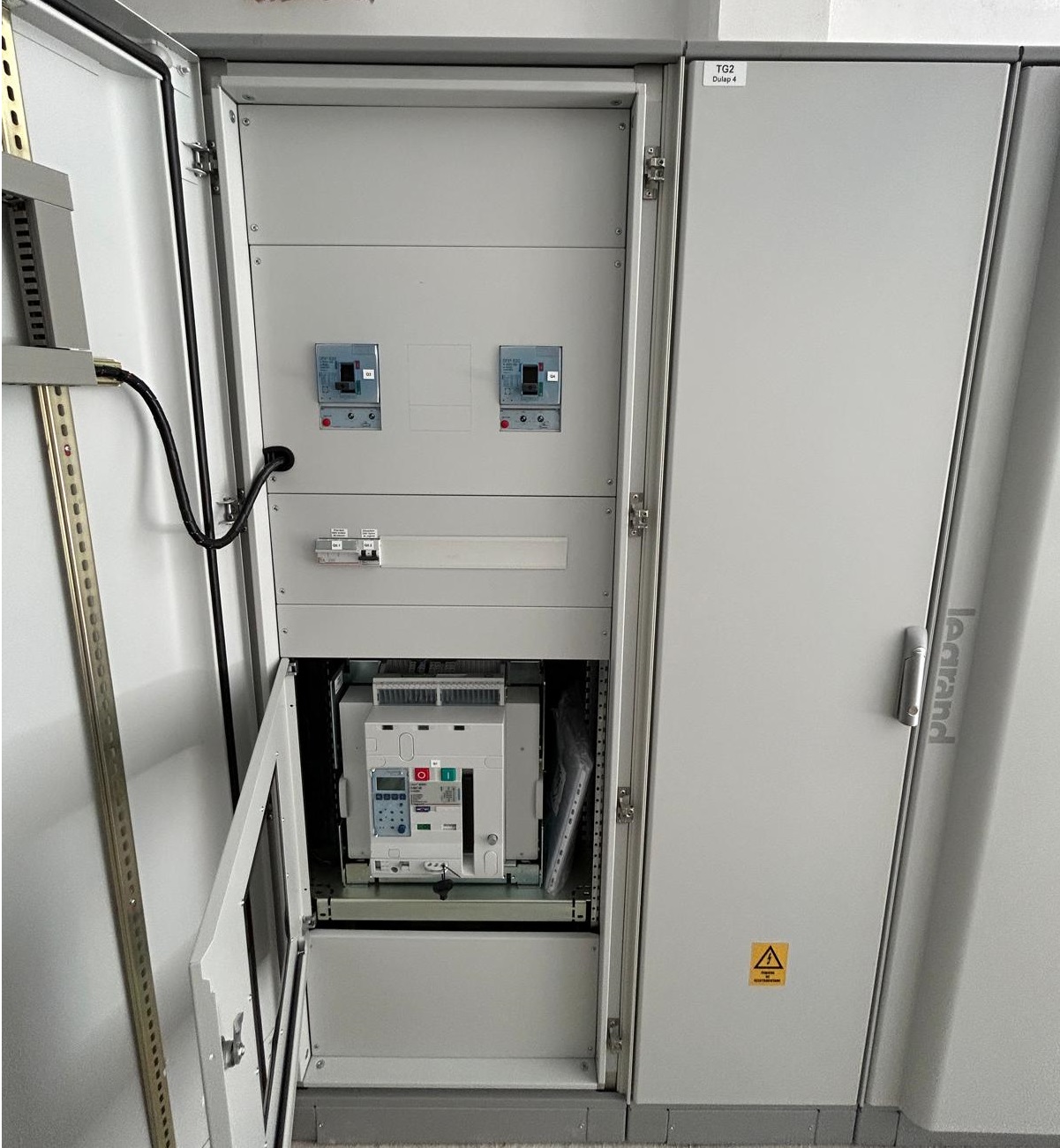

Proiectul a presupus realizarea a aproximativ 35 de tablouri electrice, de la tablouri generale de joasă tensiune de până la 4000 A, până la tablouri divizoare care asigură distribuția energiei către consumatorii din cadrul unității.
Complexitatea proiectului a fost data de: puterile importante distribuite precum și de integrarea tablourilor generale cu sisteme de bare capsulate și compensarea energiei reactive.
Beneficii:
Construite pentru cerințele fiecărui proiect.
Control asupra întregului proces de realizare.
Echipamente și sisteme de la producători consacrați.
Verificăm și testăm fiecare tablou înainte de livrare.
Fiabilitate construită pentru termen lung de exploatare.
Furnizor de Echipamente utilizate
Soluţia realizată

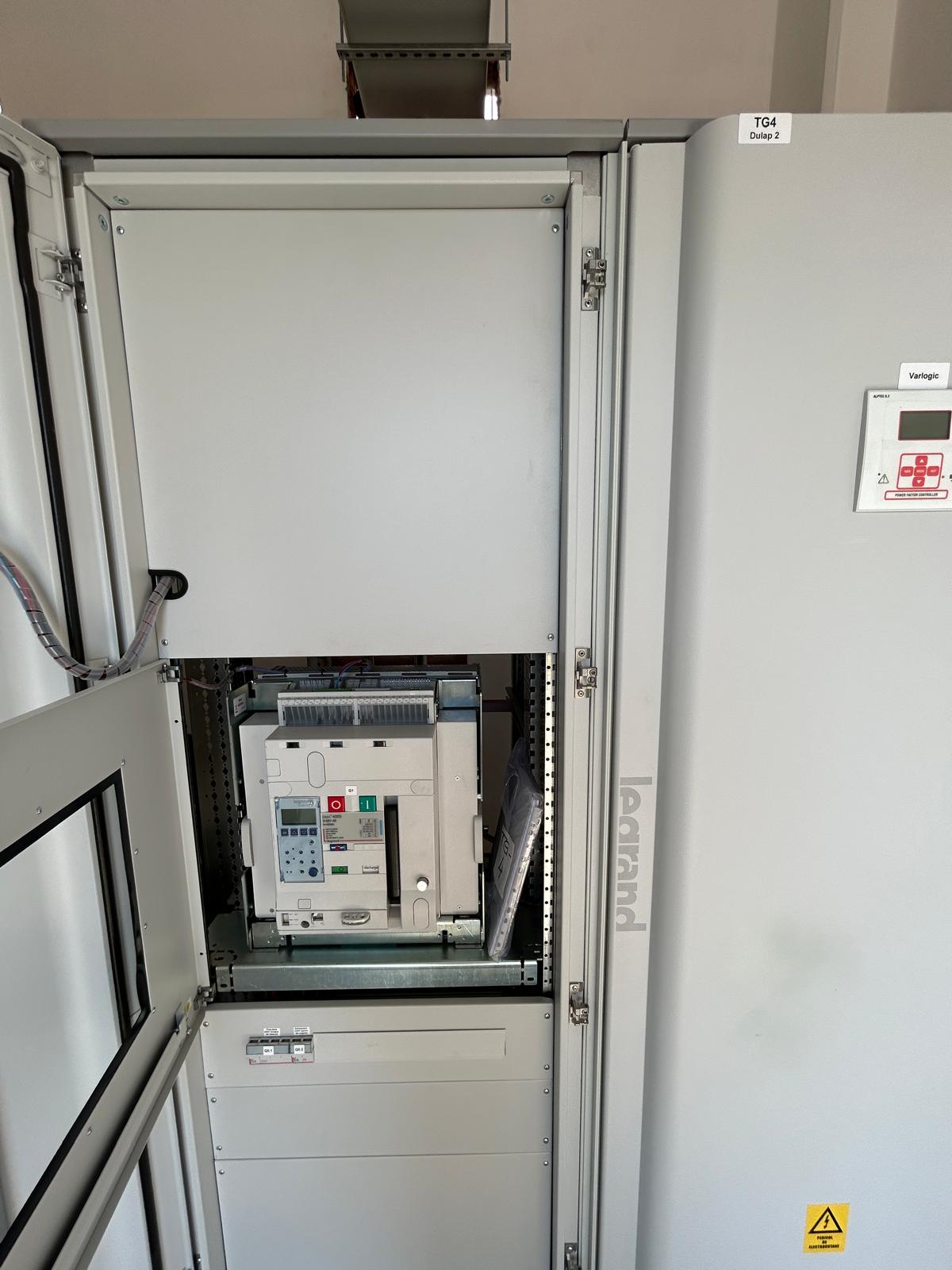

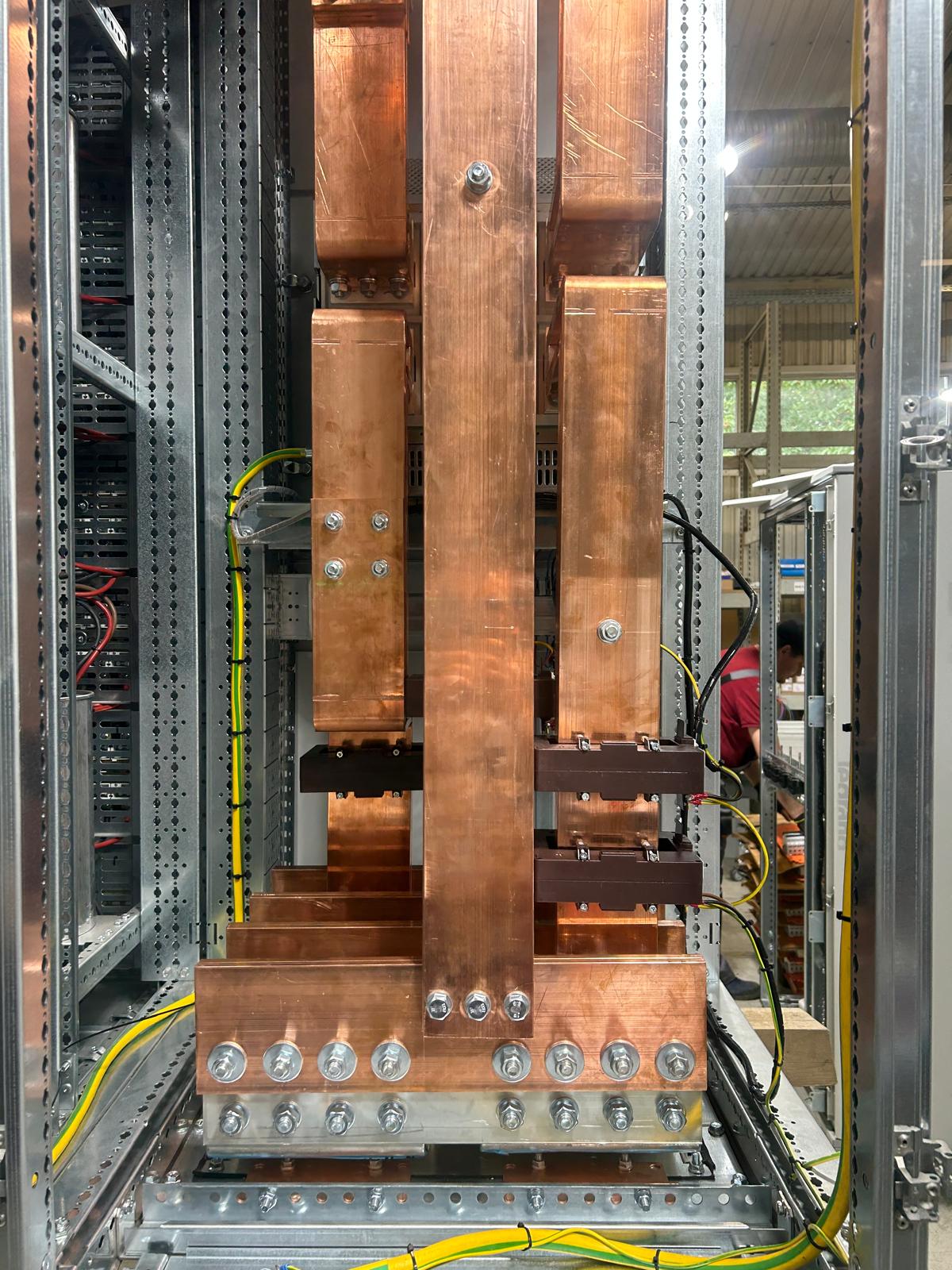

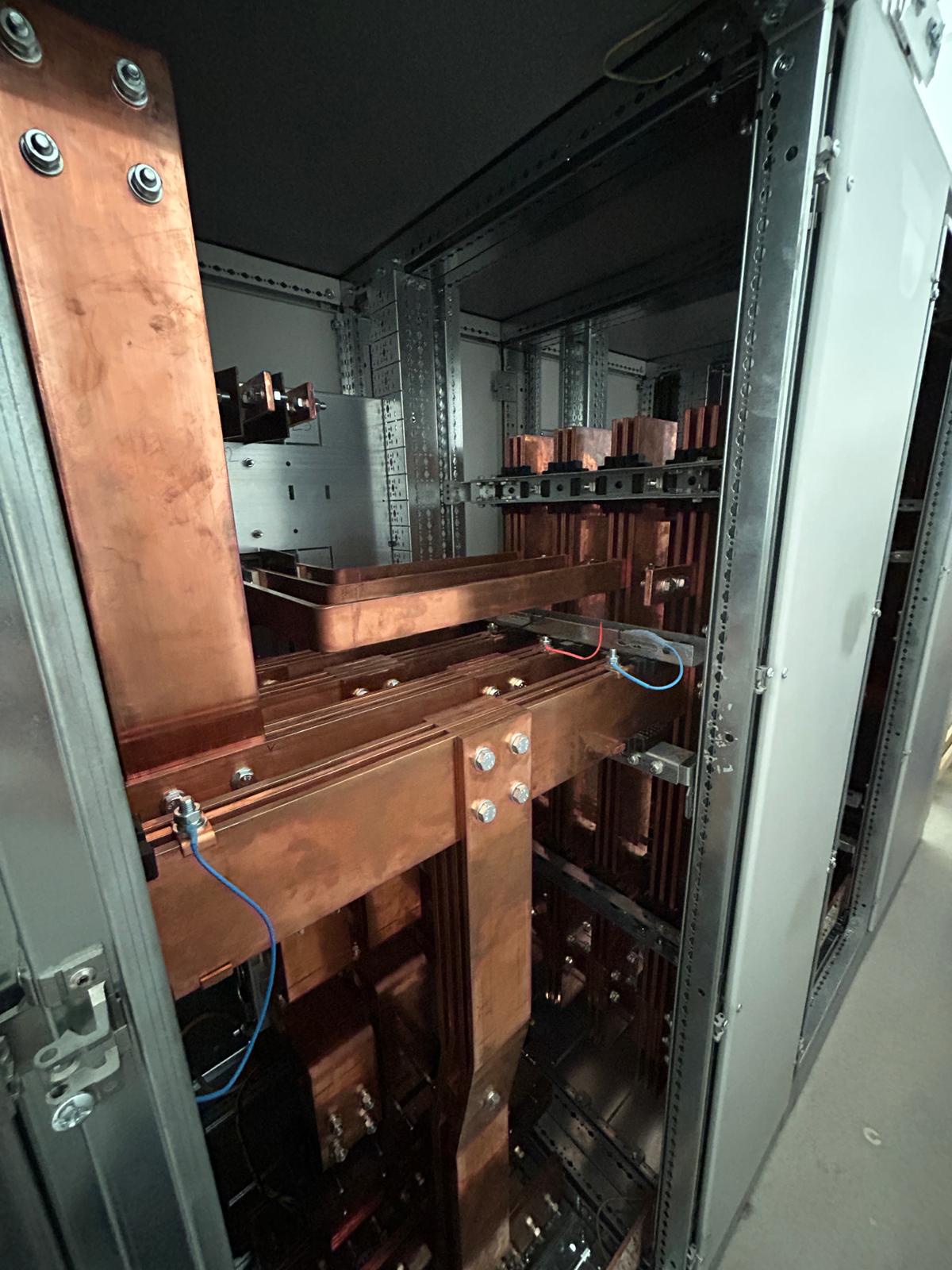

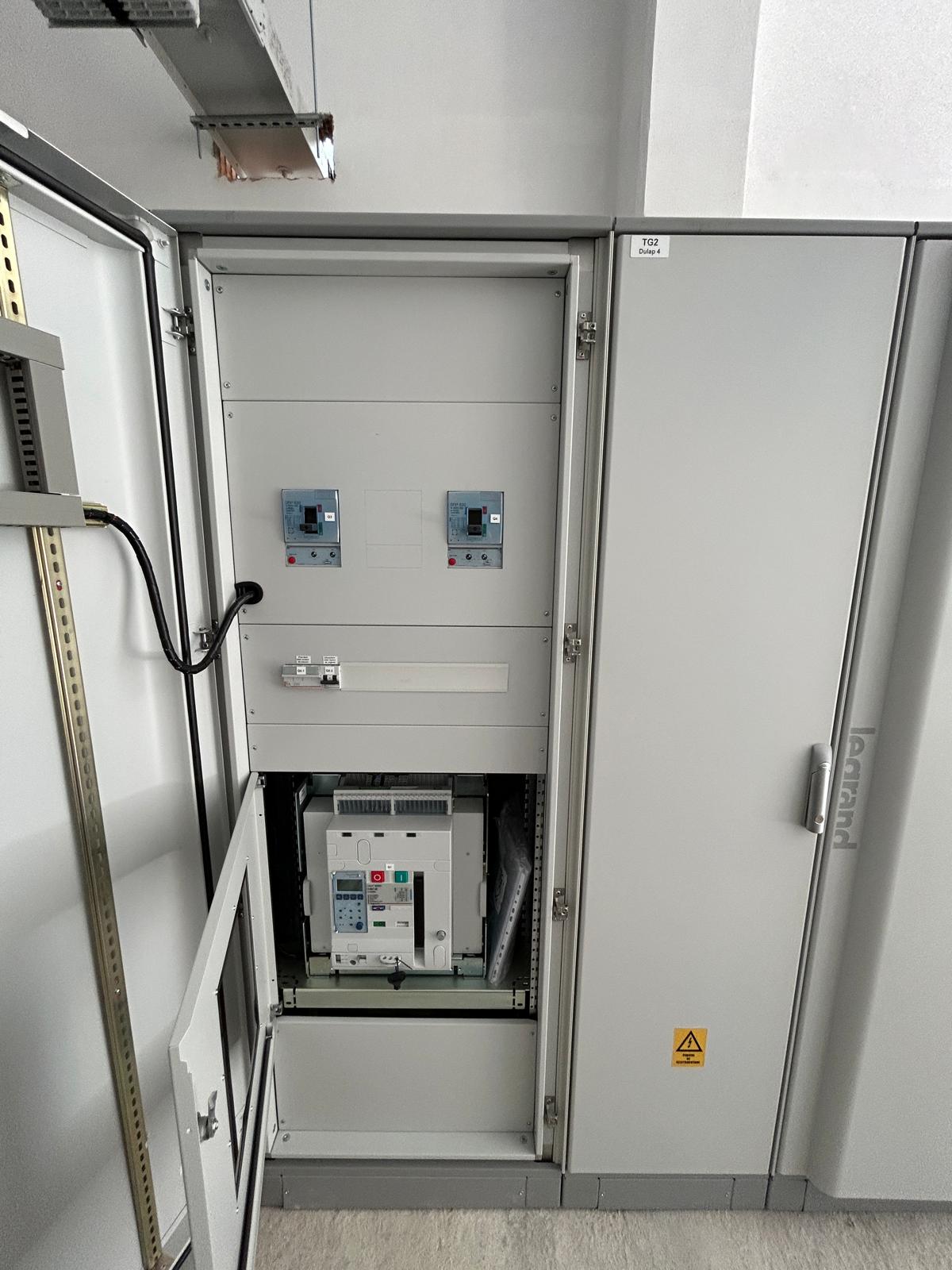

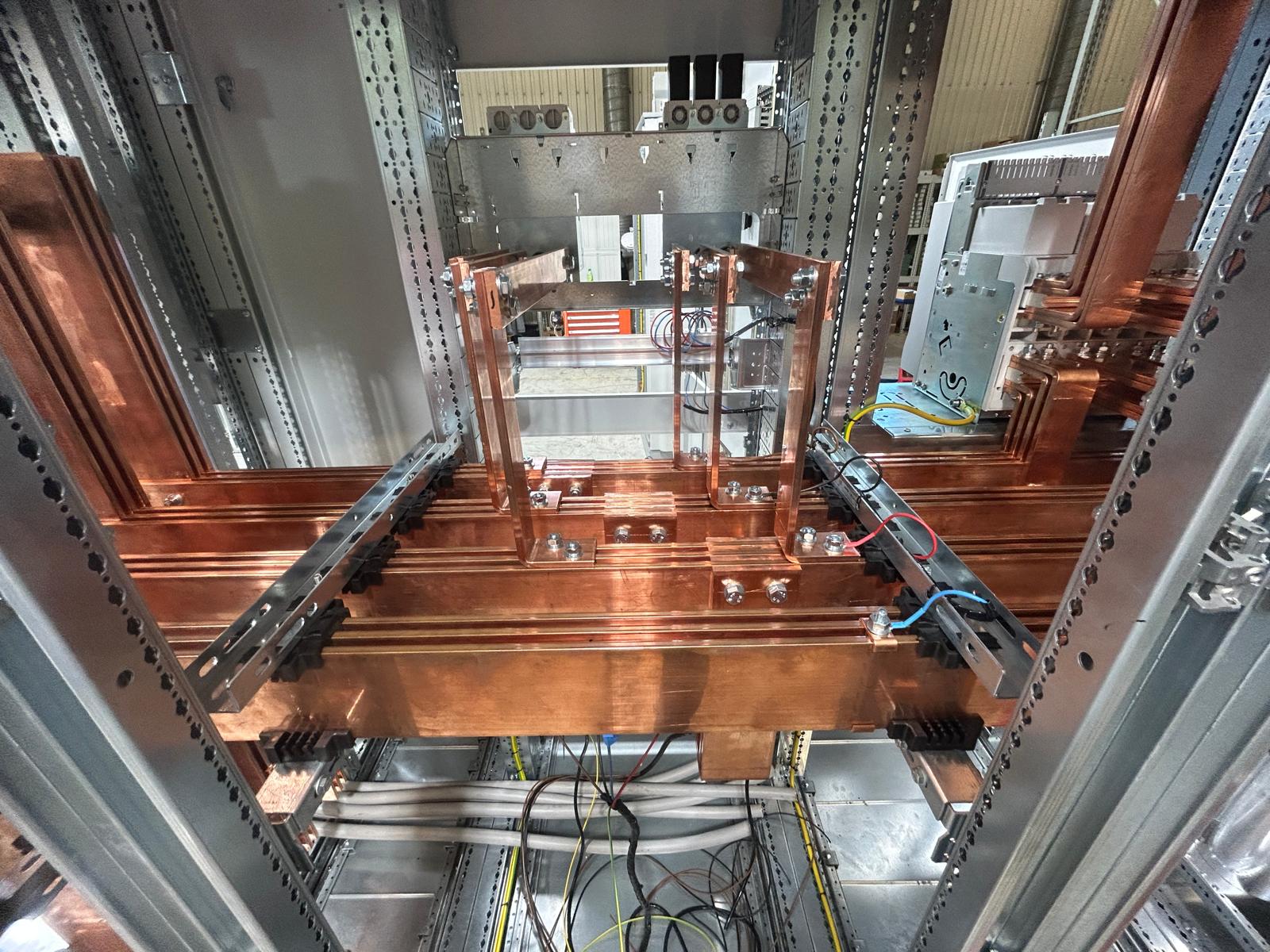

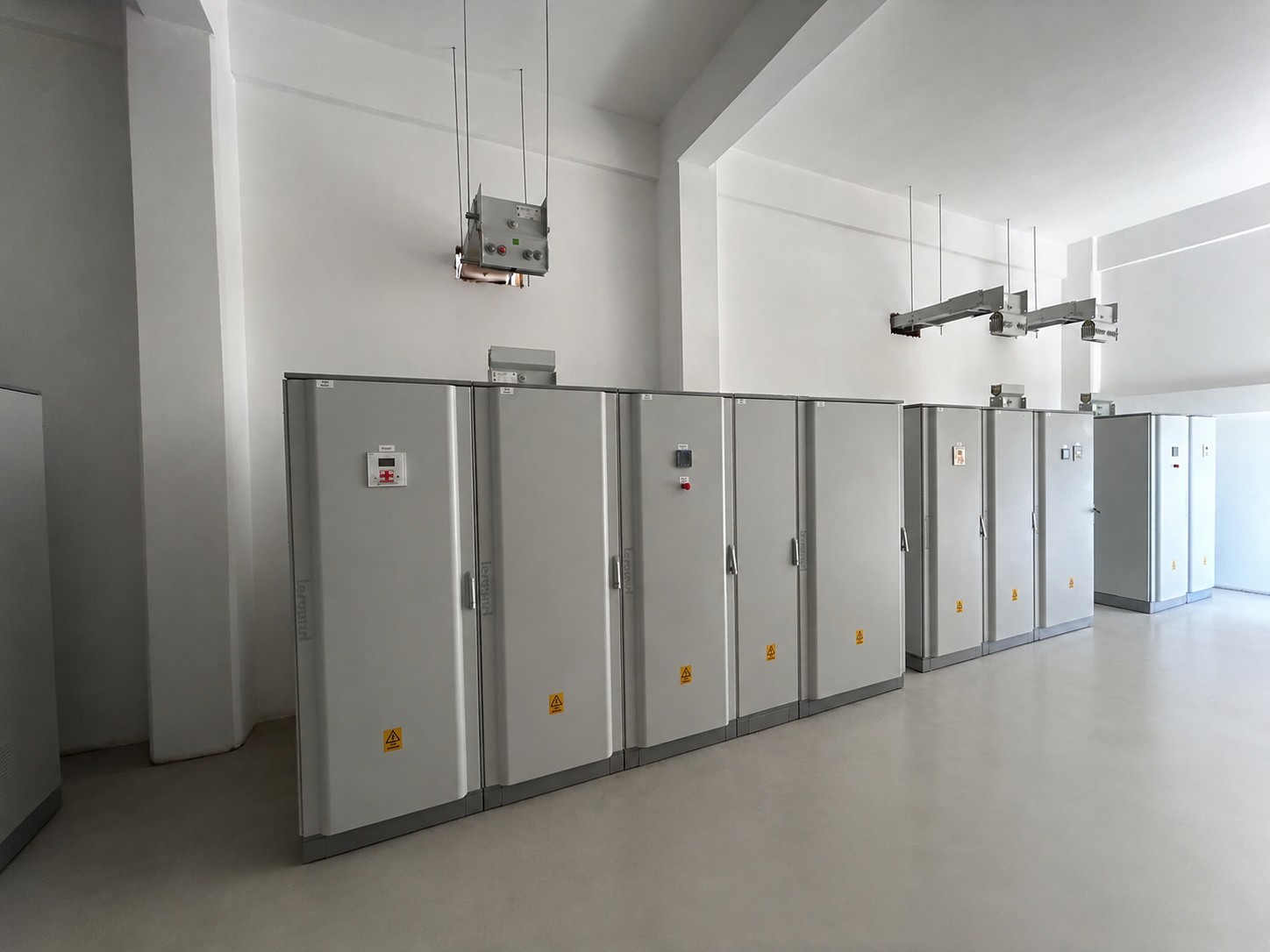

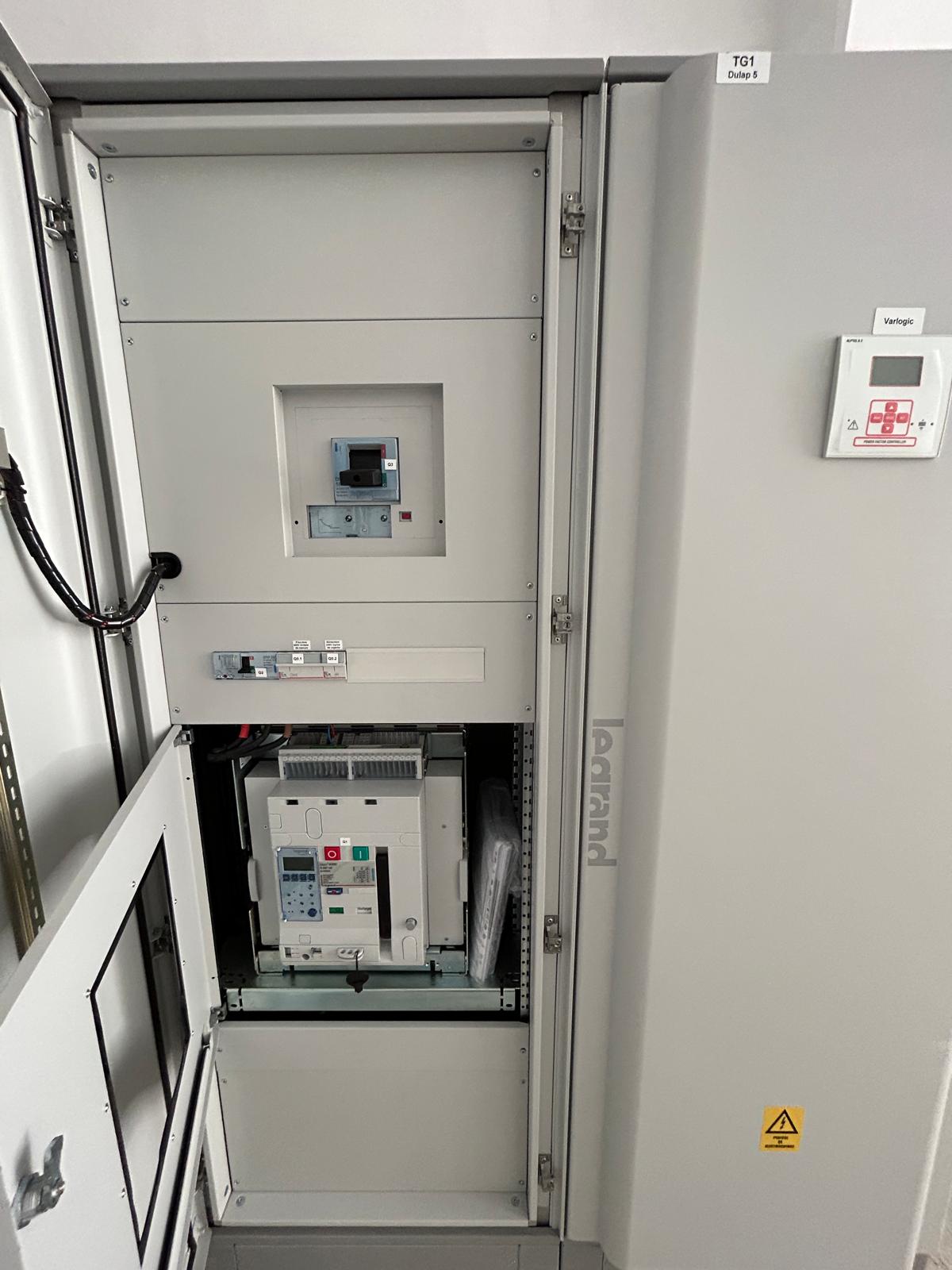

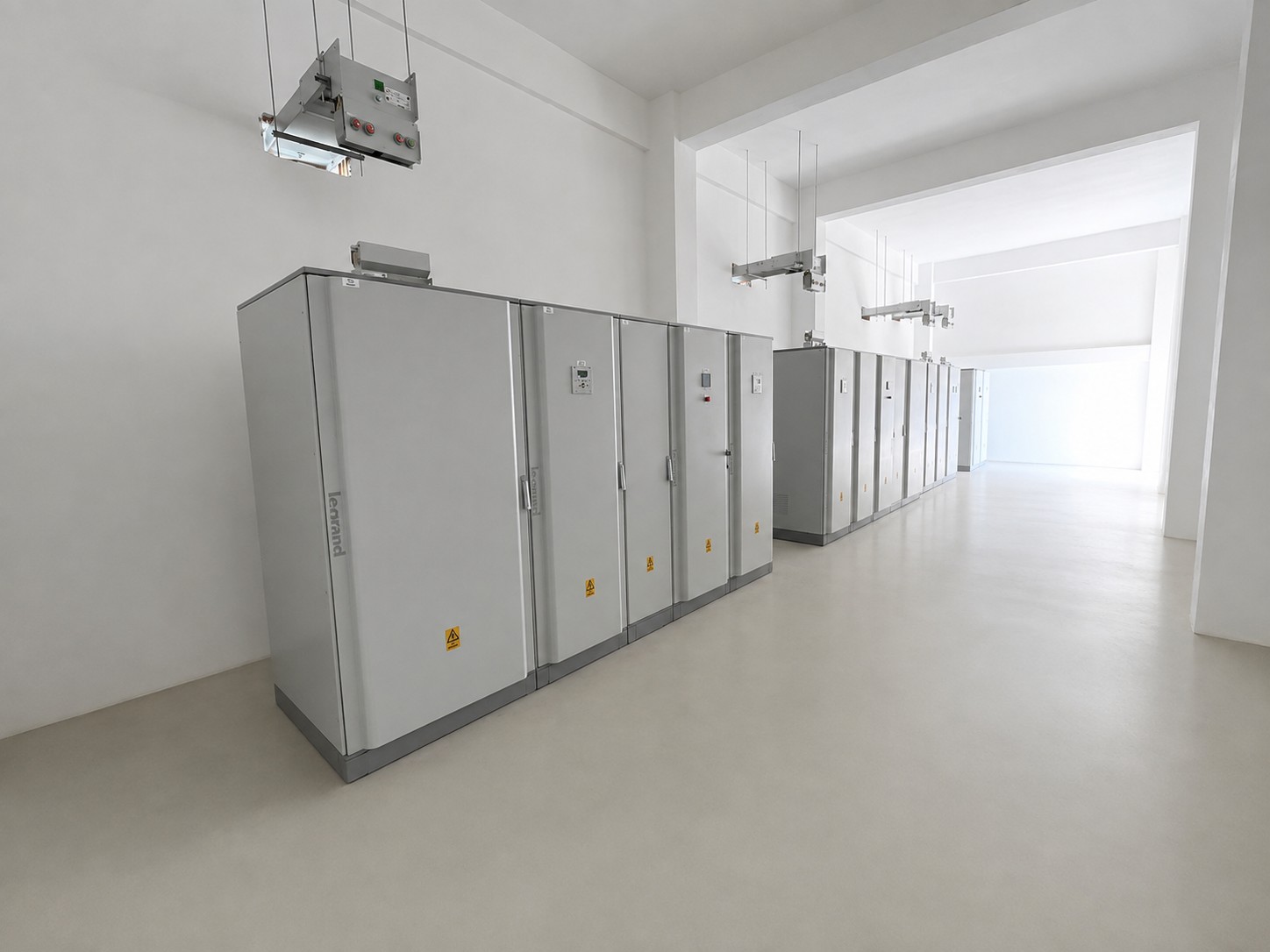

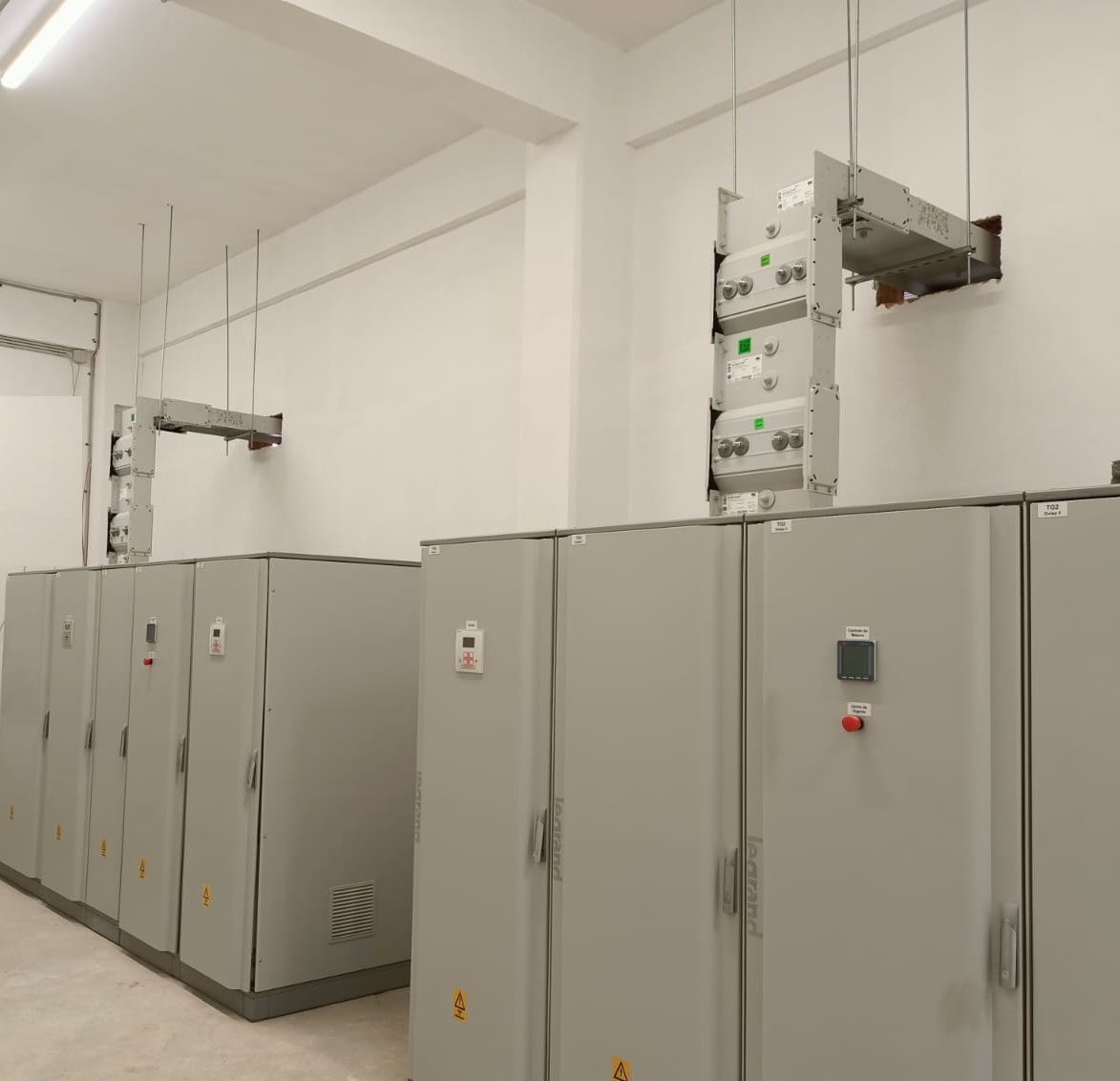

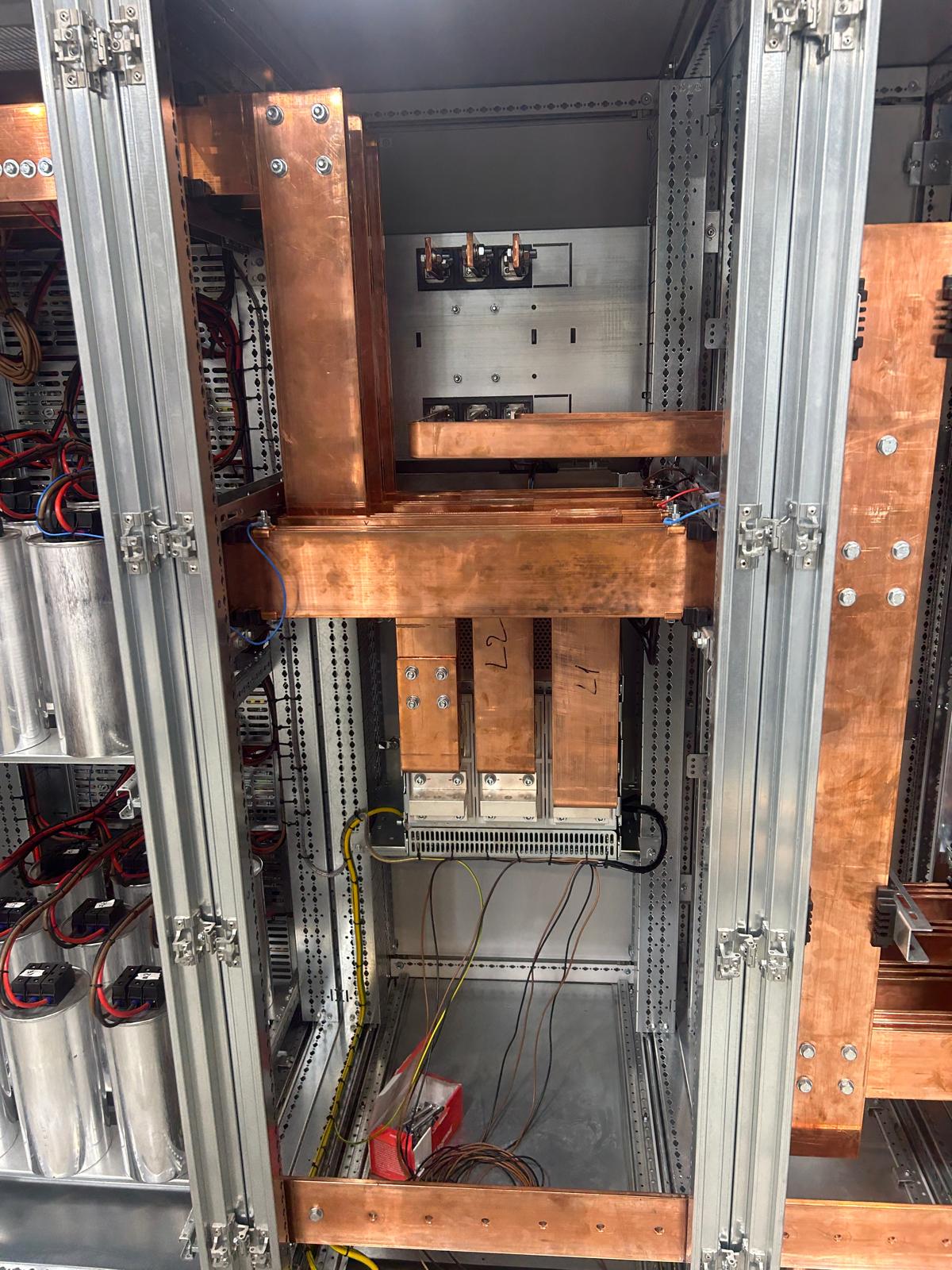

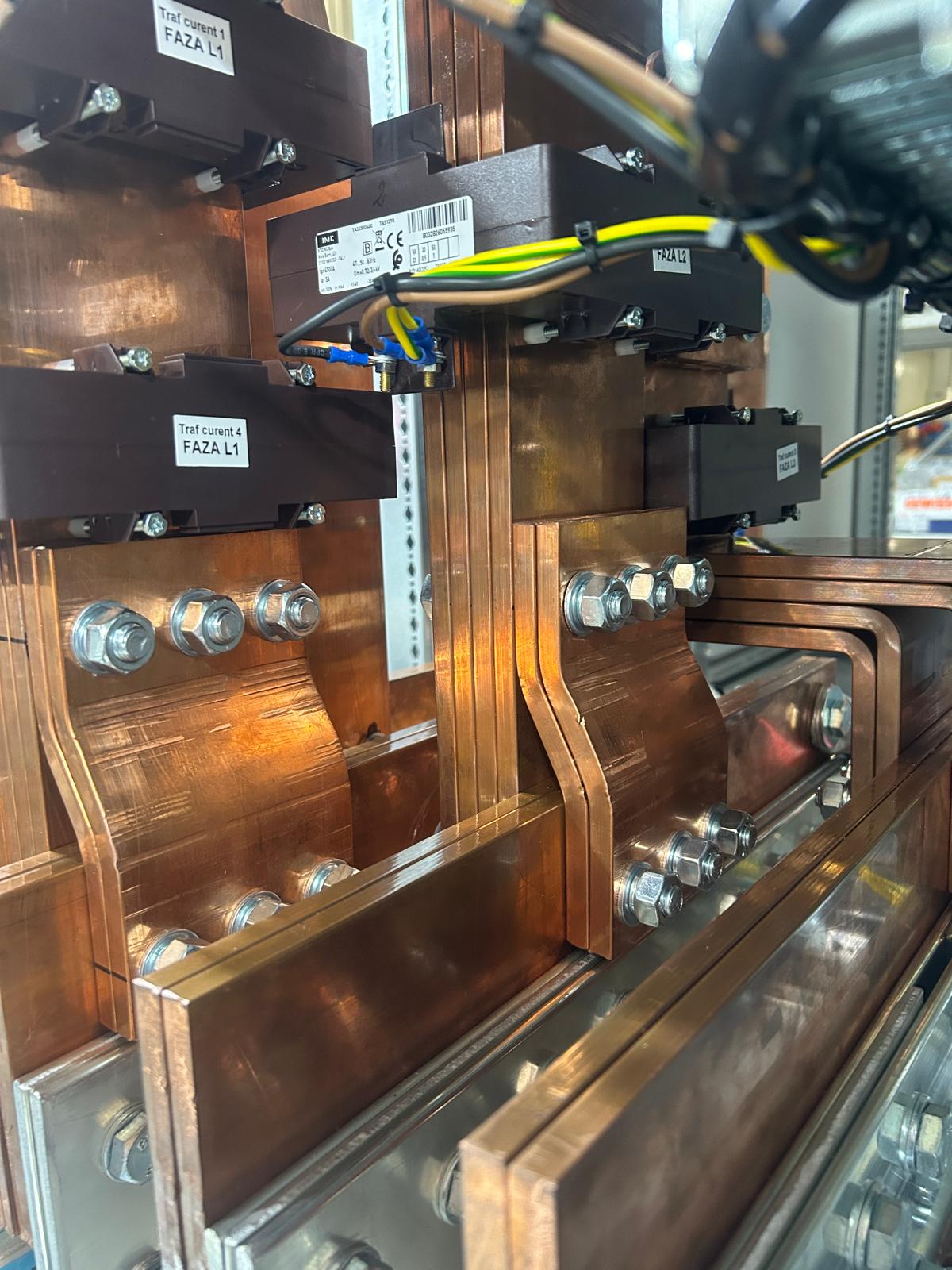

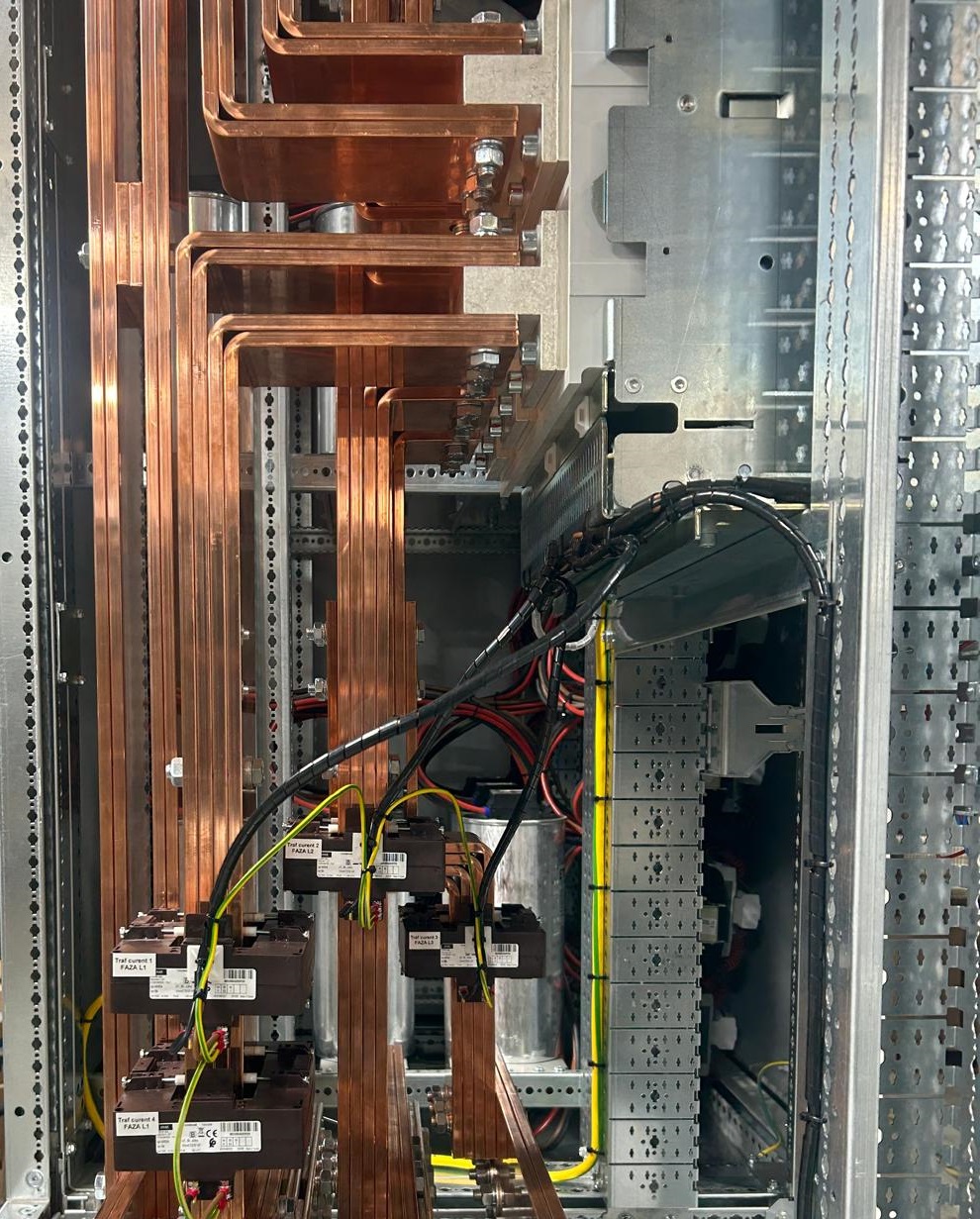

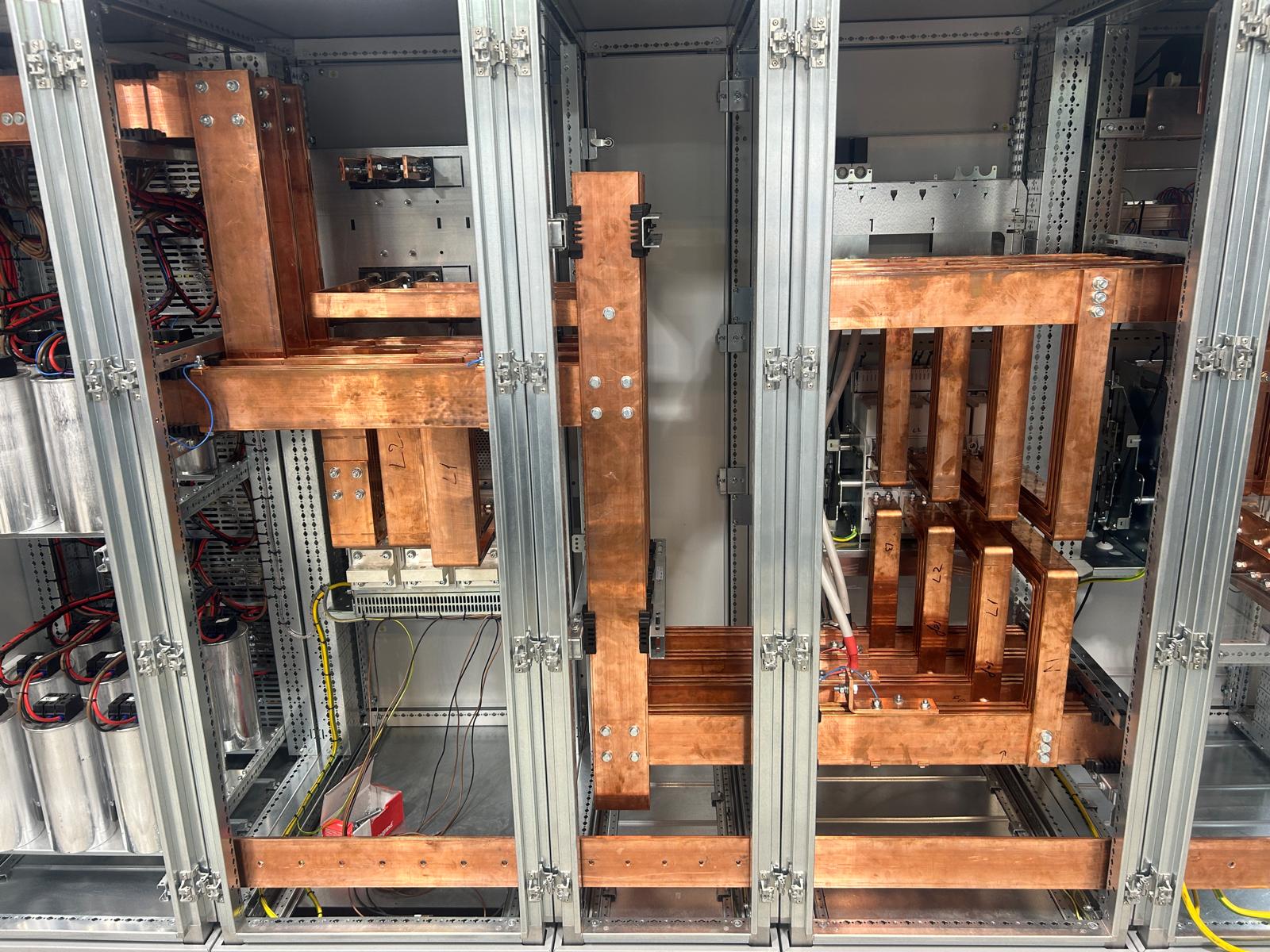

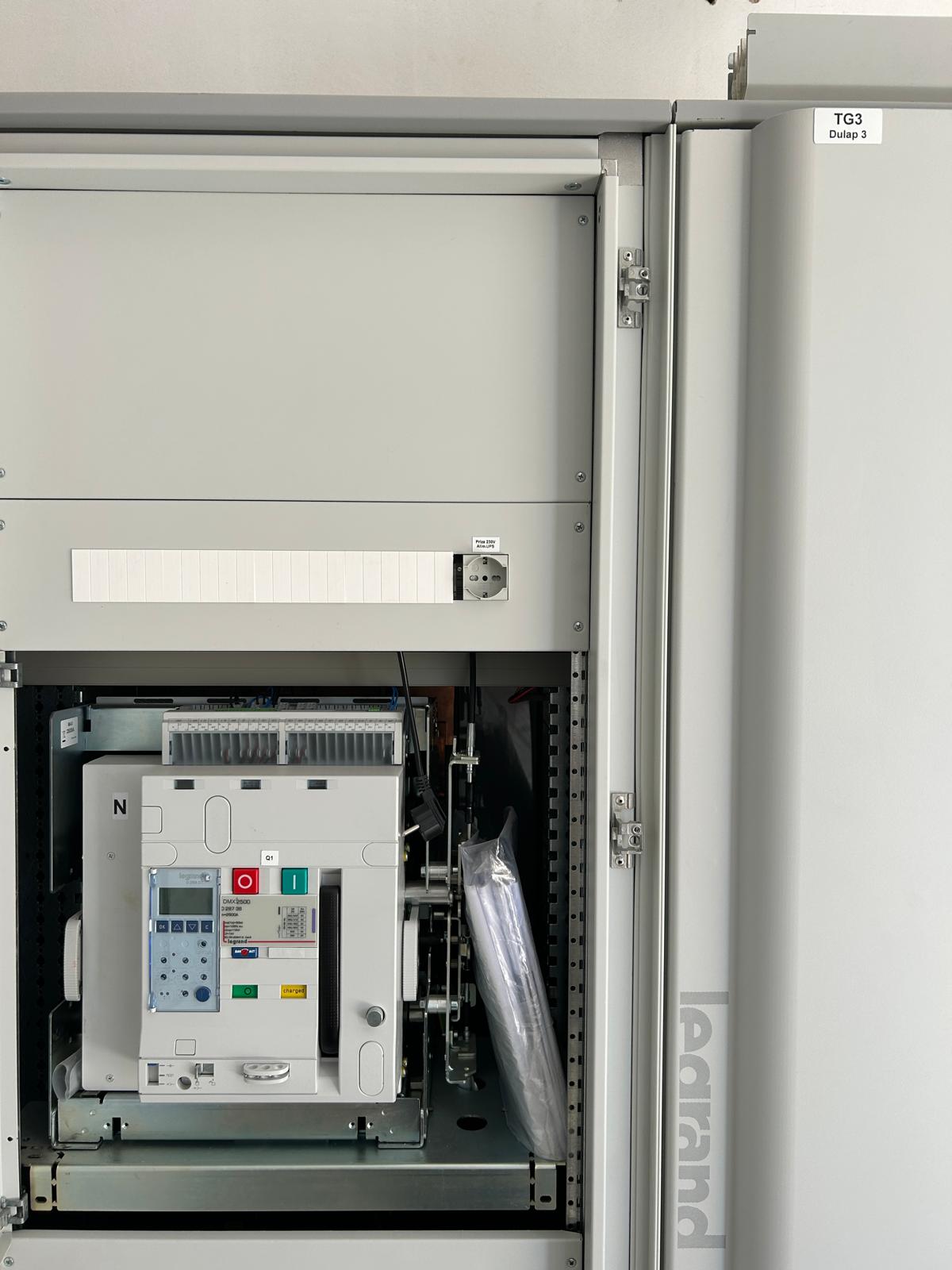

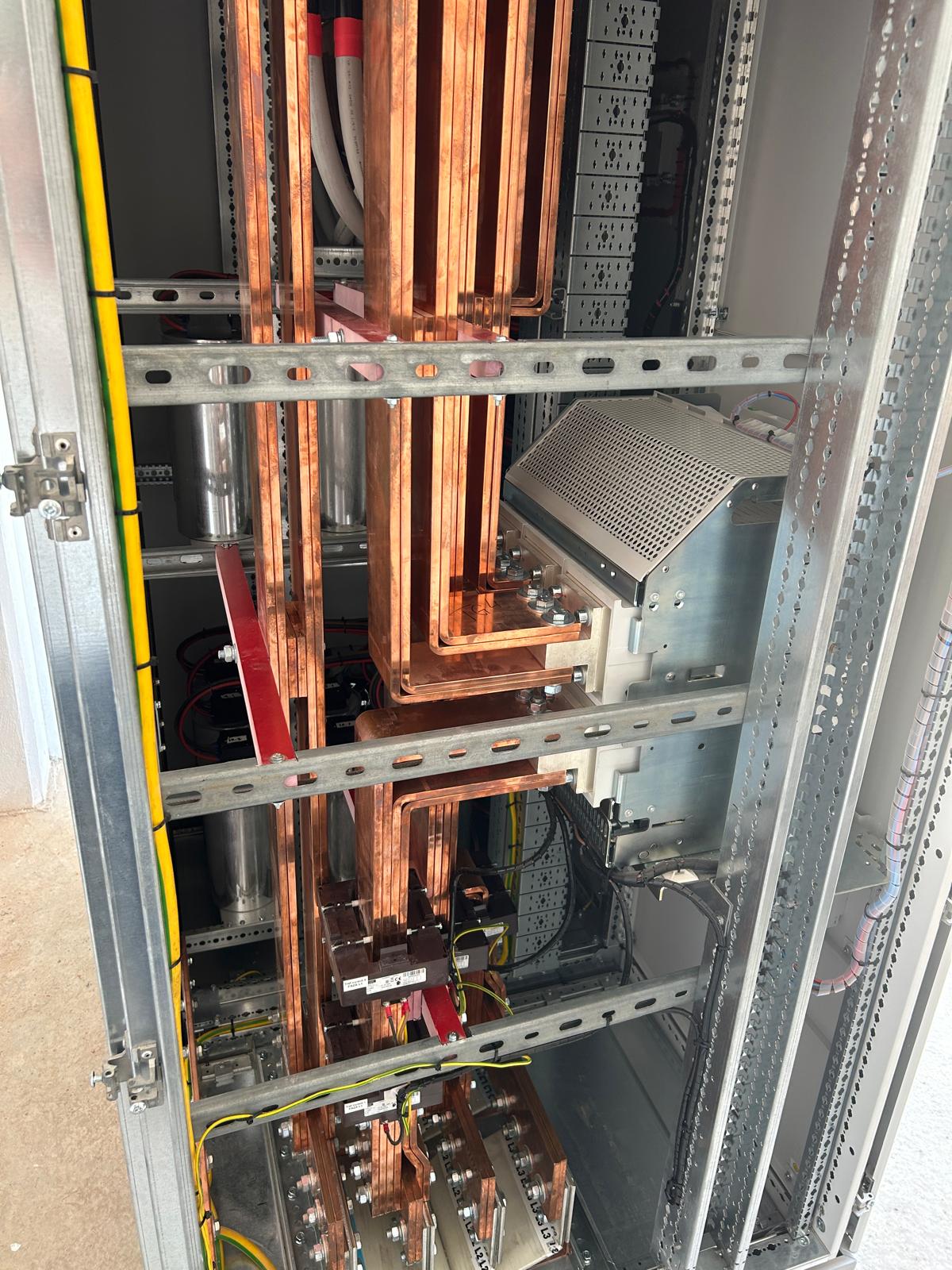

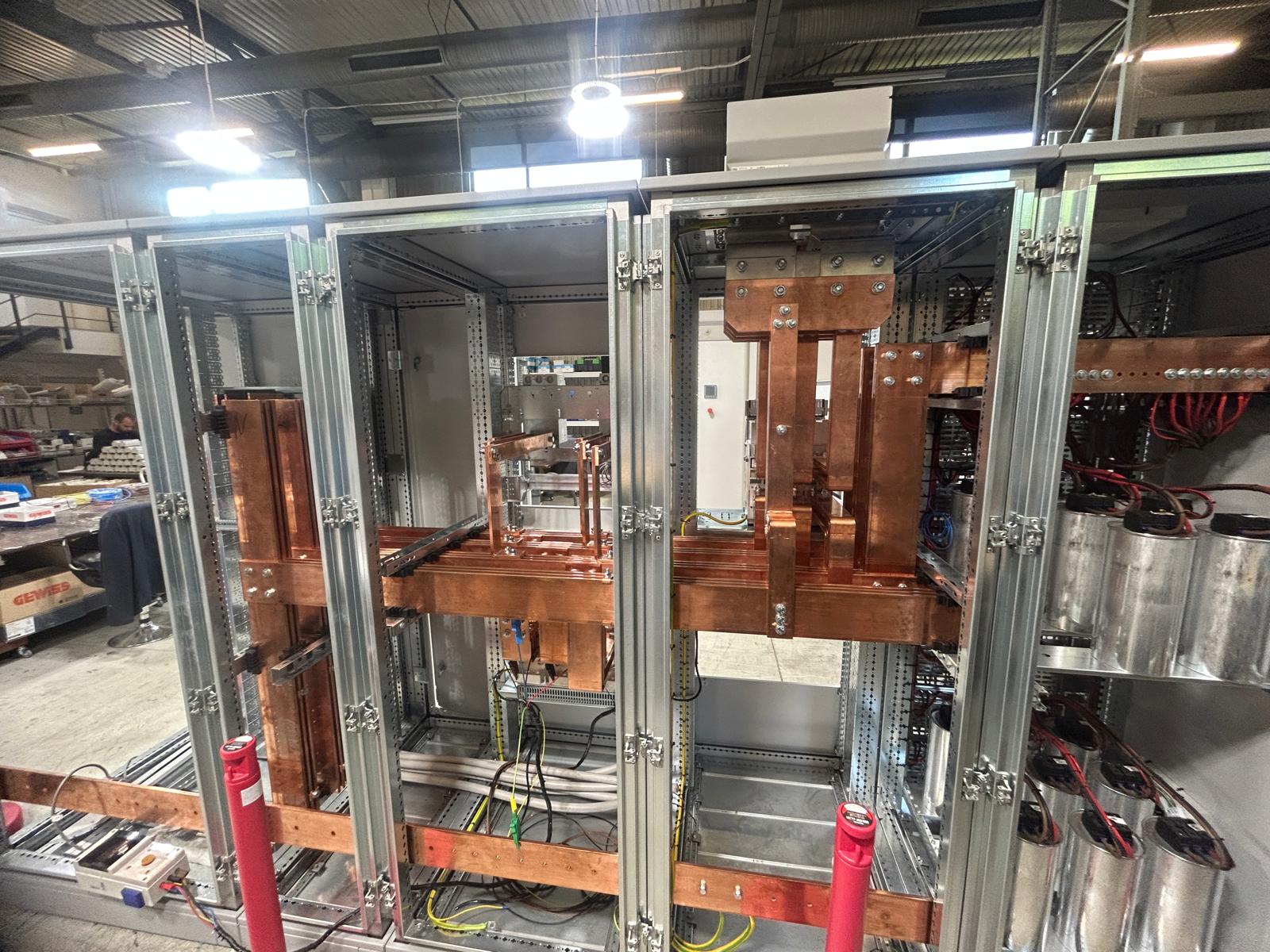

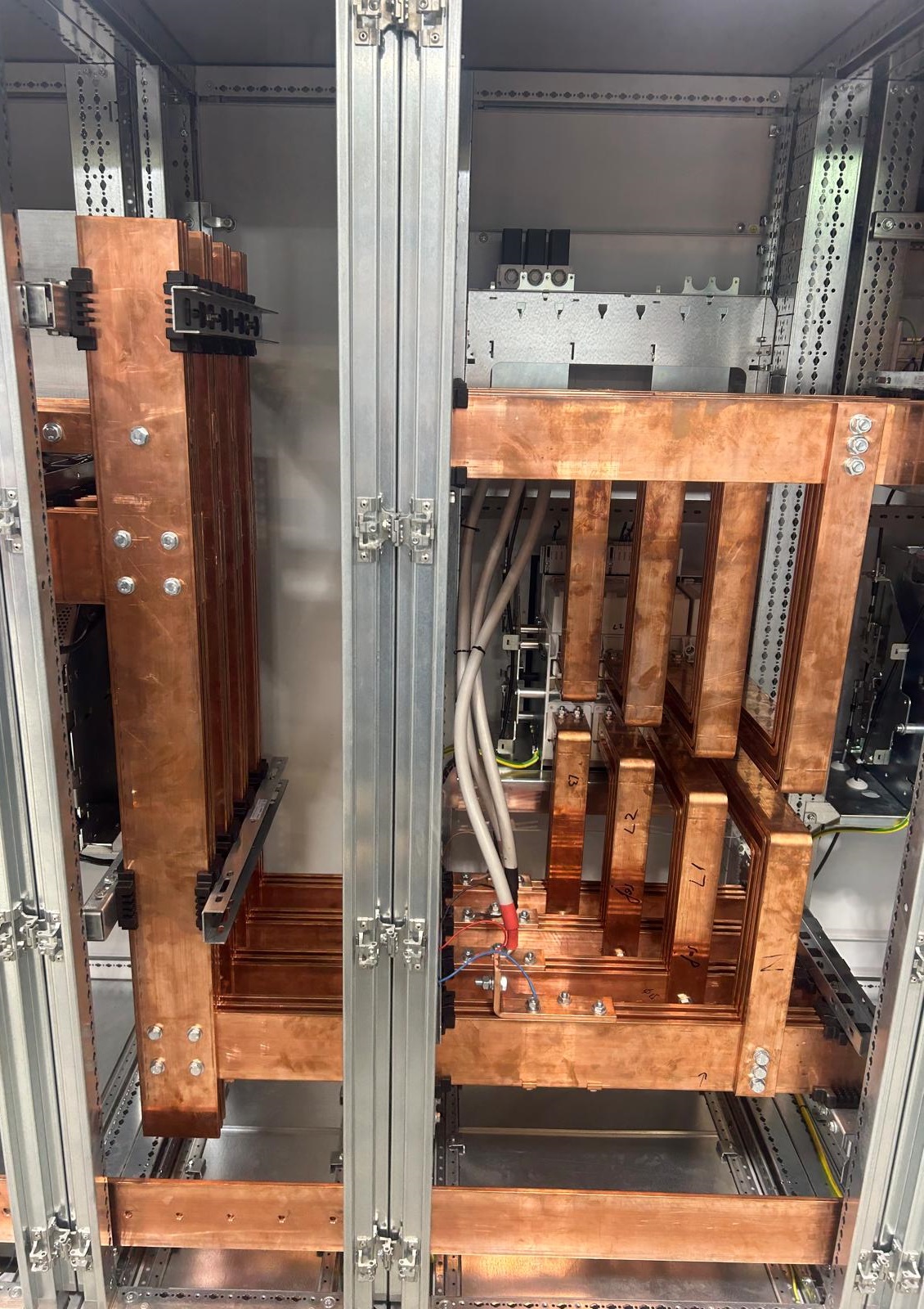

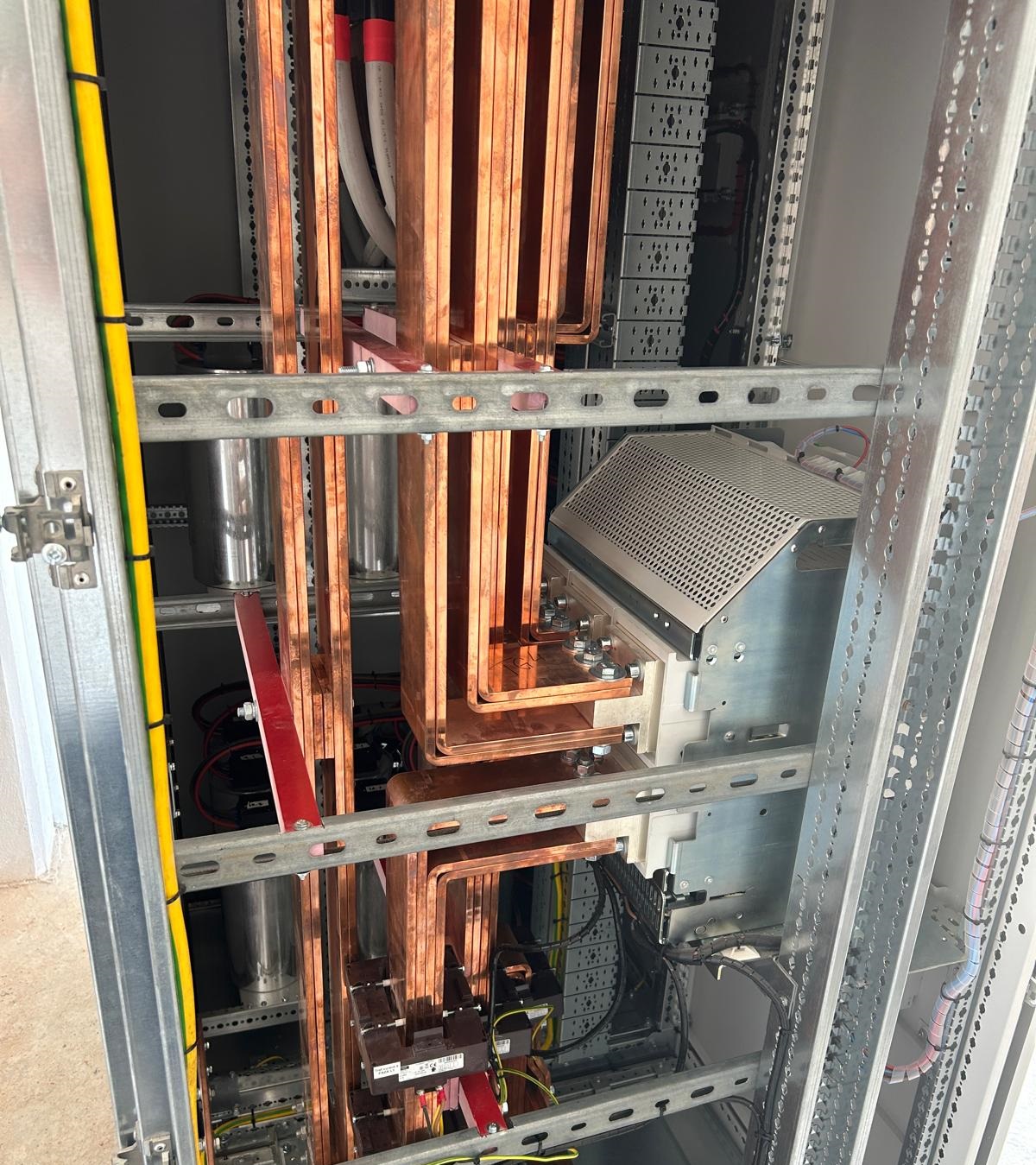

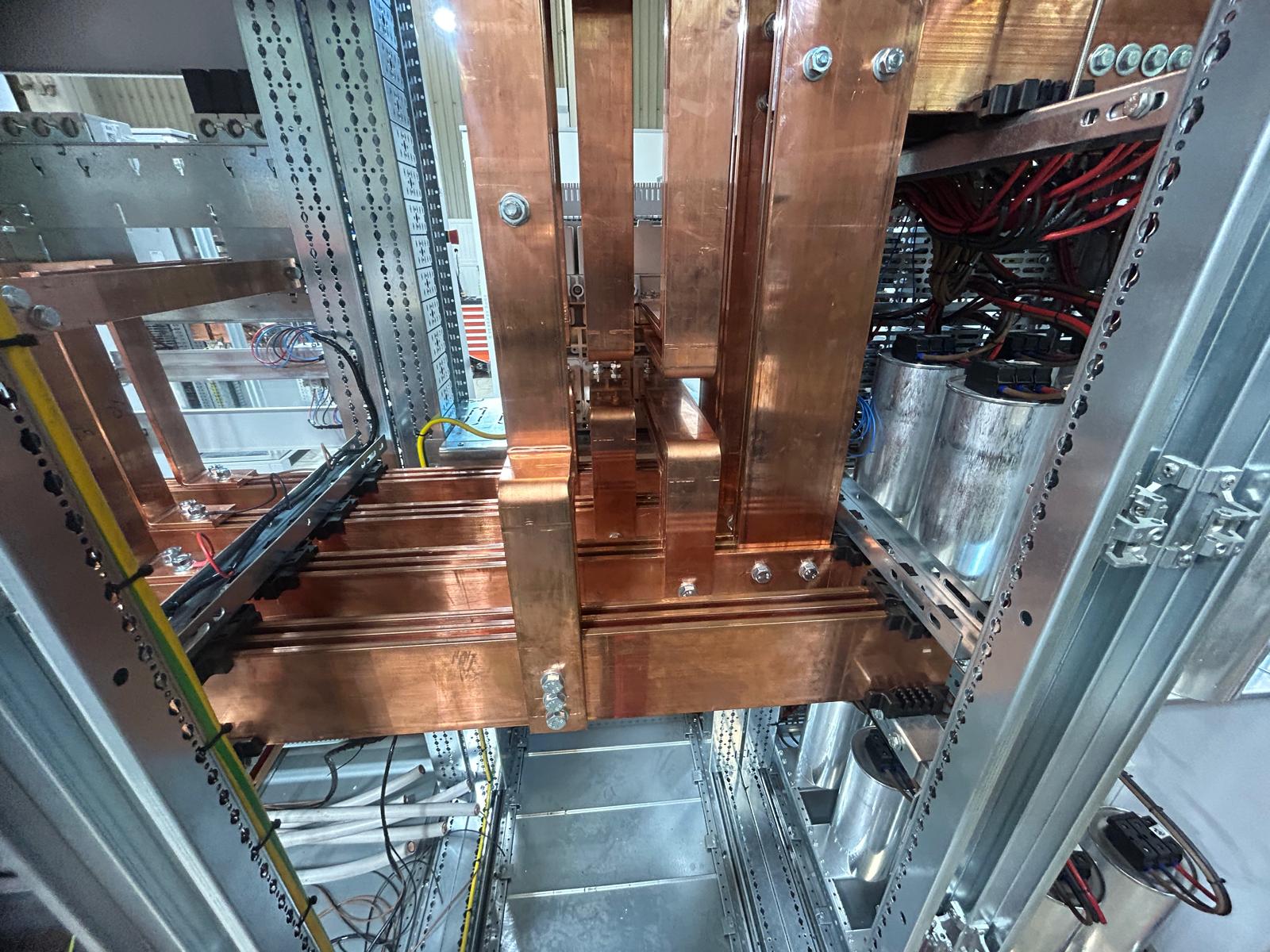

Trei tablouri generale dimensionate pentru un curent nominal de 4,000 A, alimentate de la transformatoarele de medie tensiune prin bare capsulate de 4.000 Α. Fiecare din cele 3 TEG de 4000A include o baterie de compensare a energiei reactive de 800kVAr .

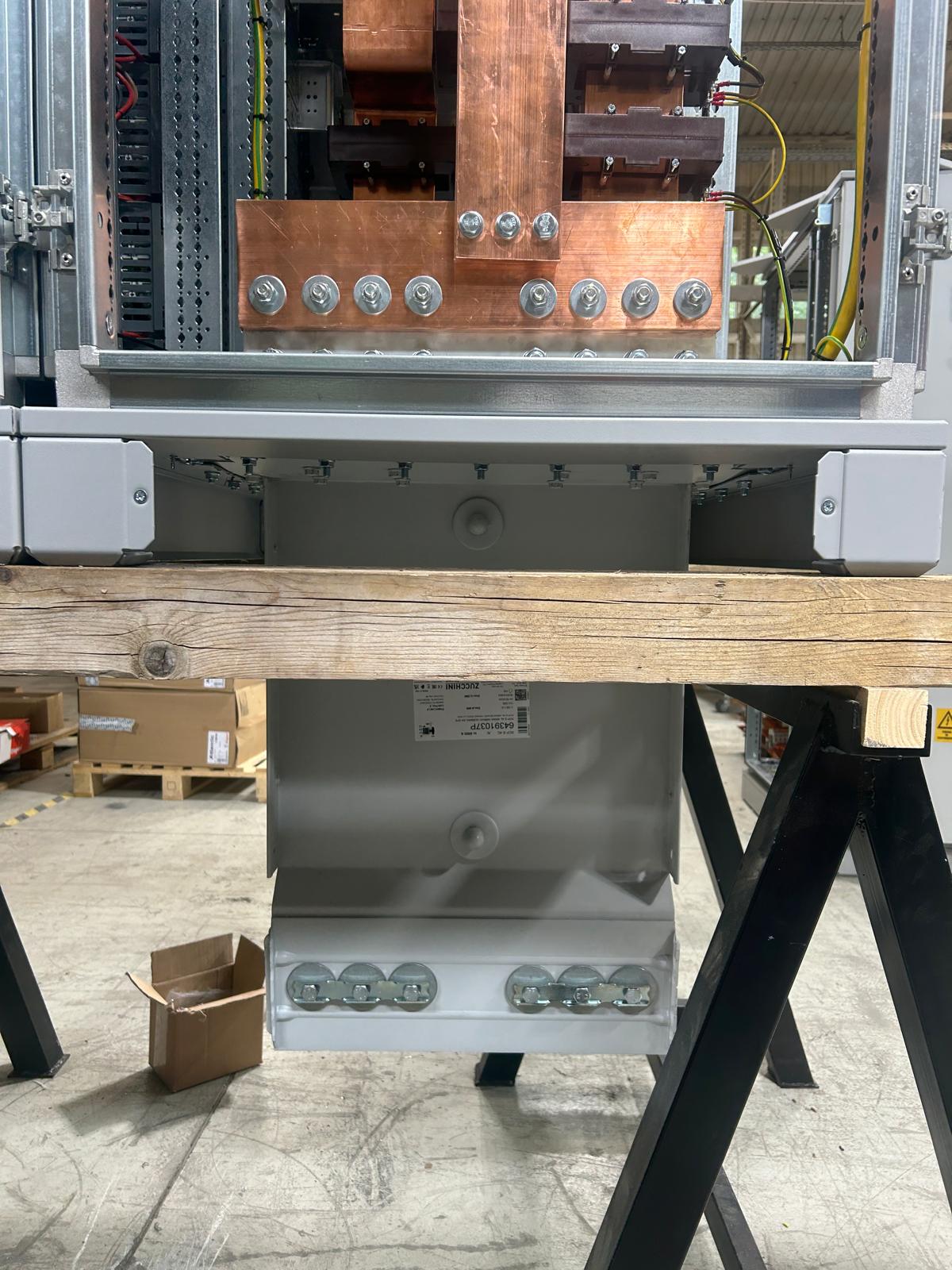

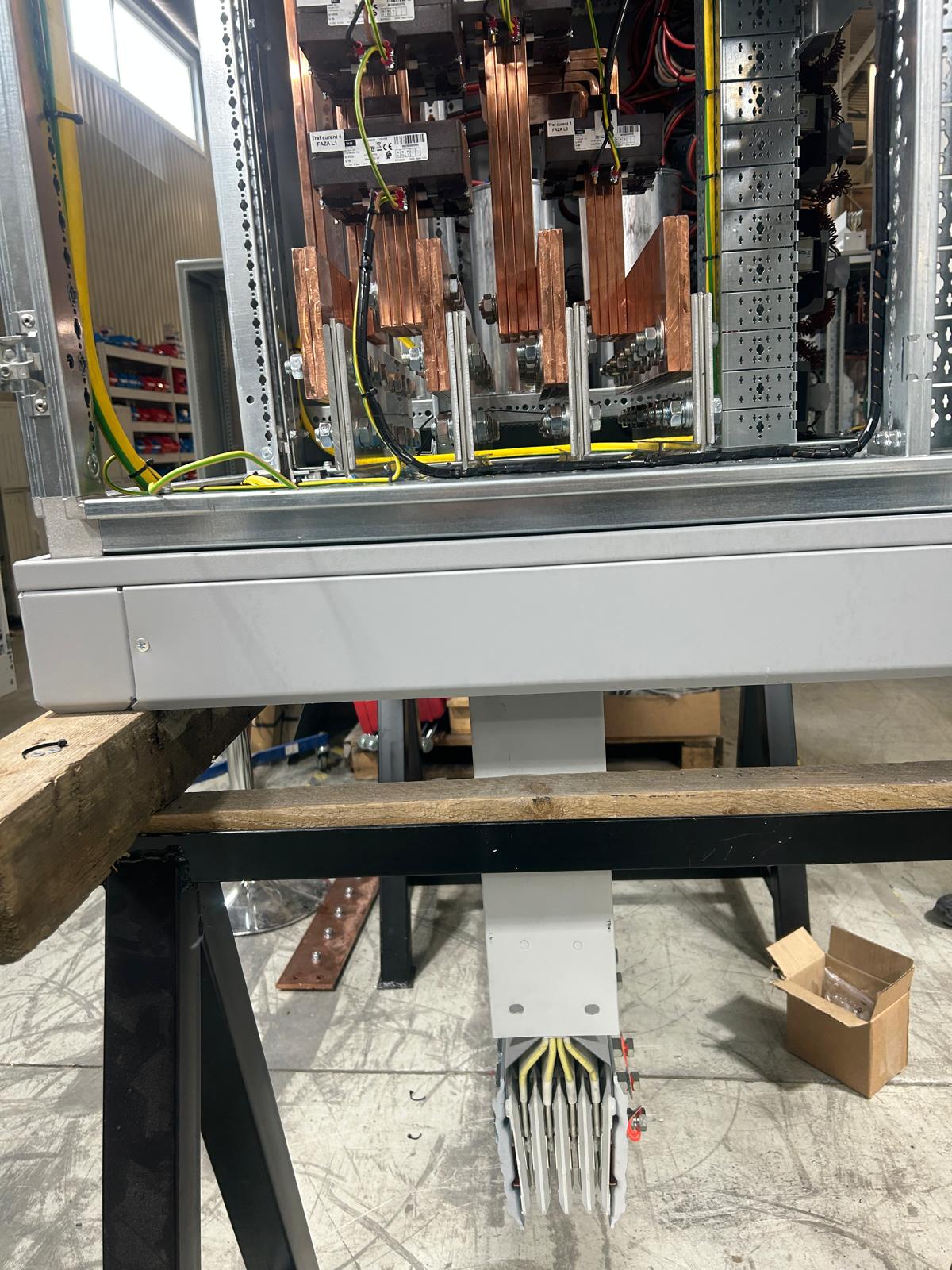

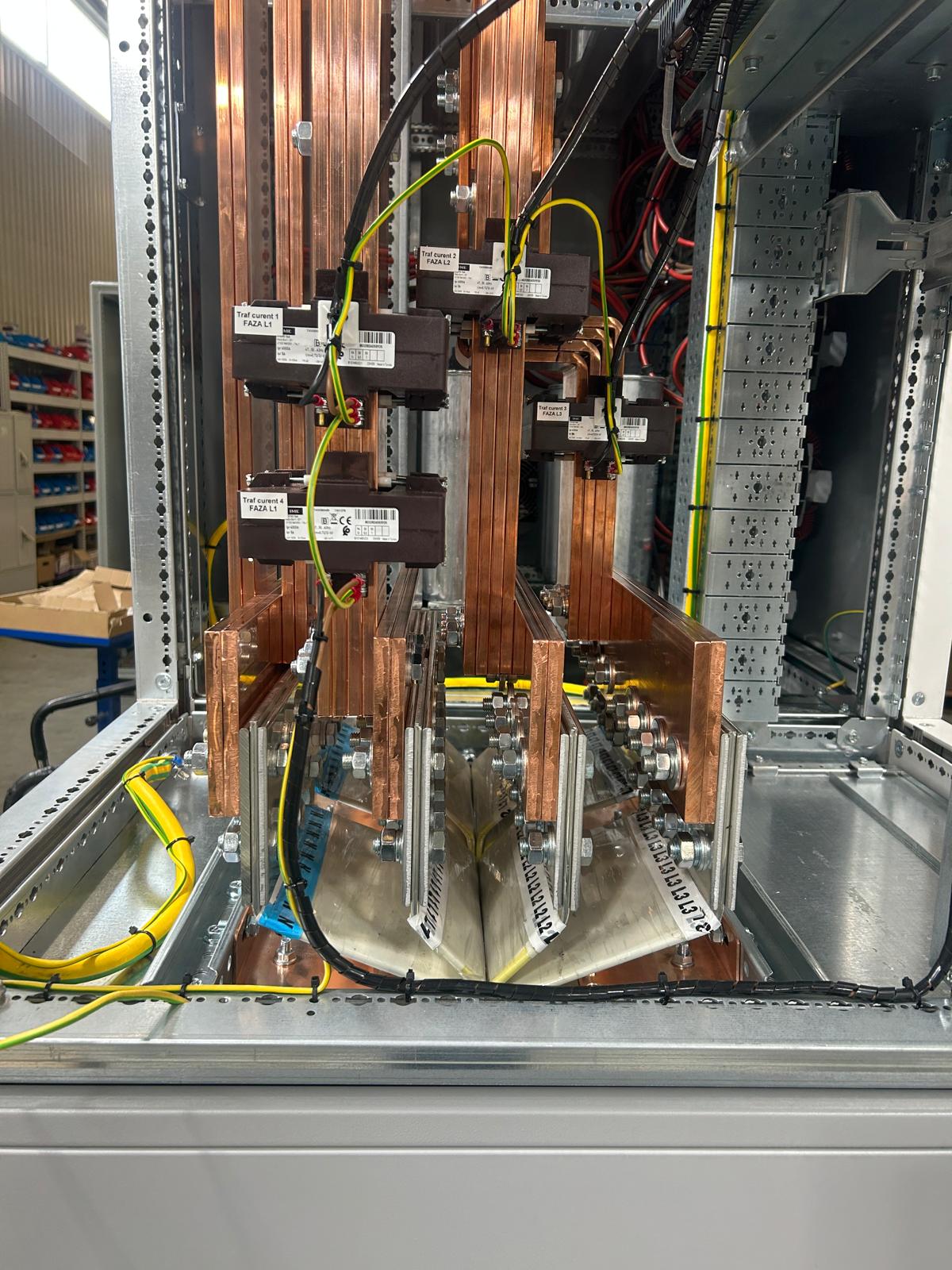

Alimentarea in tablouri se realizează prin flanse din partea inferioară.

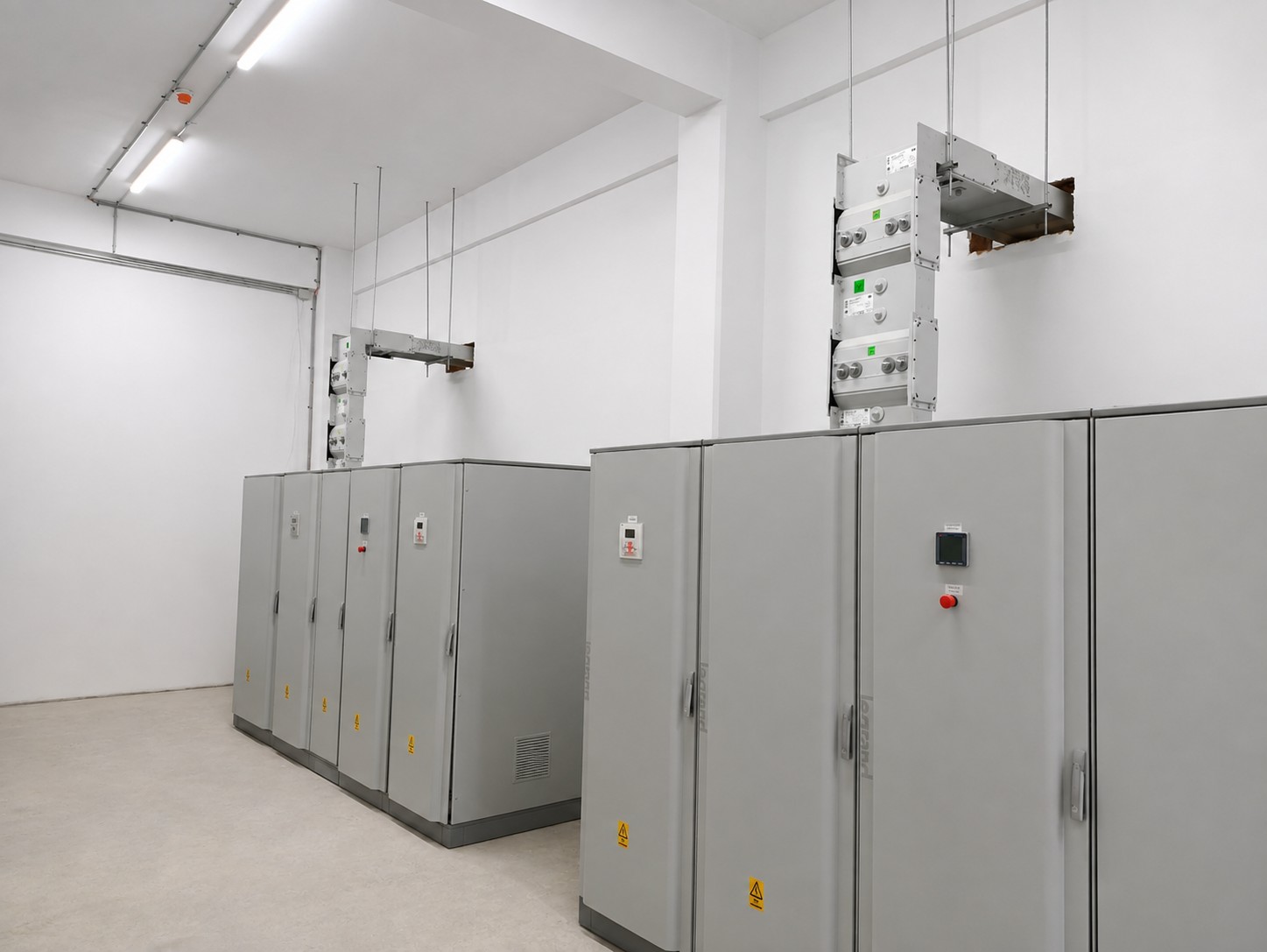

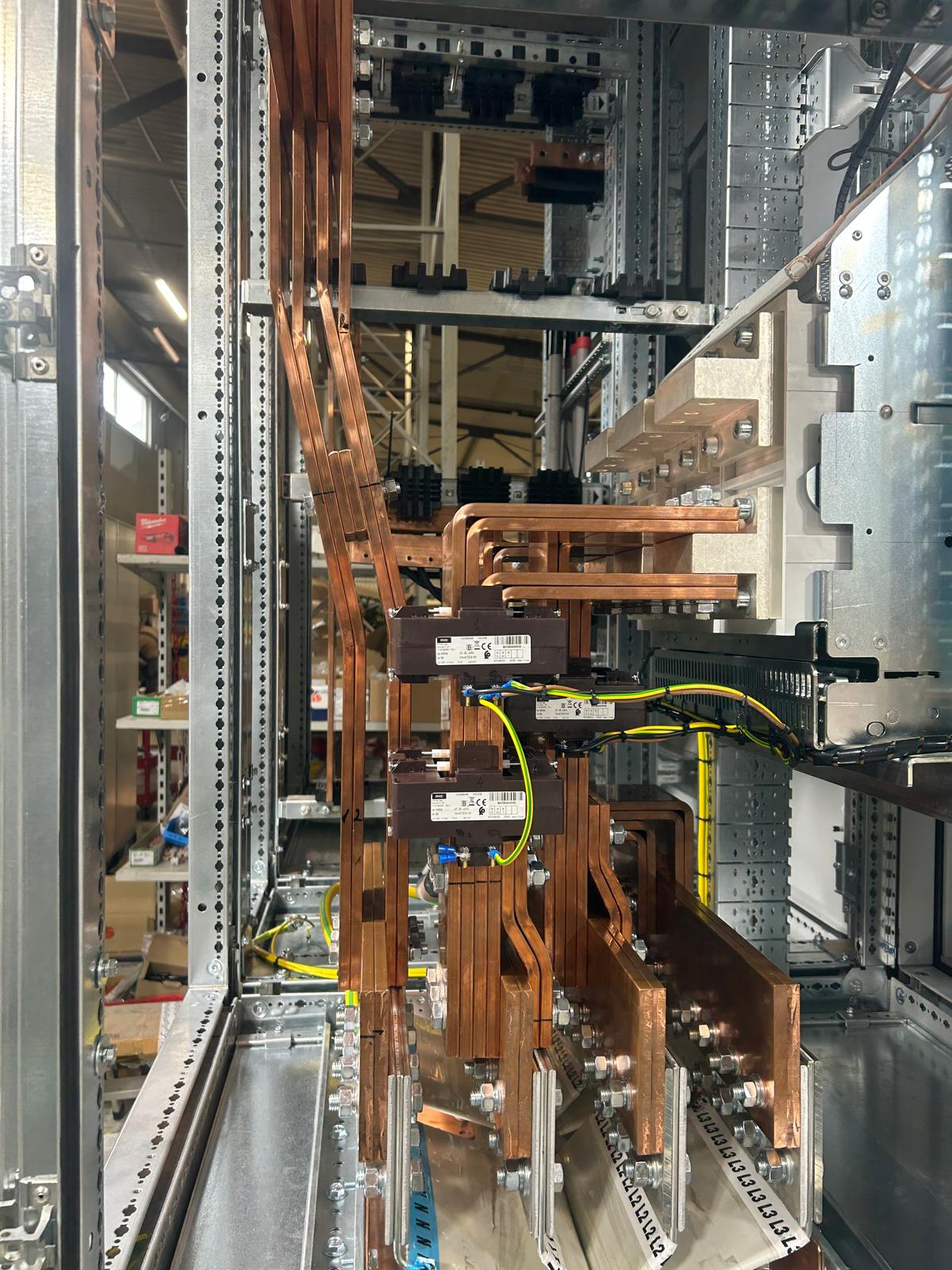

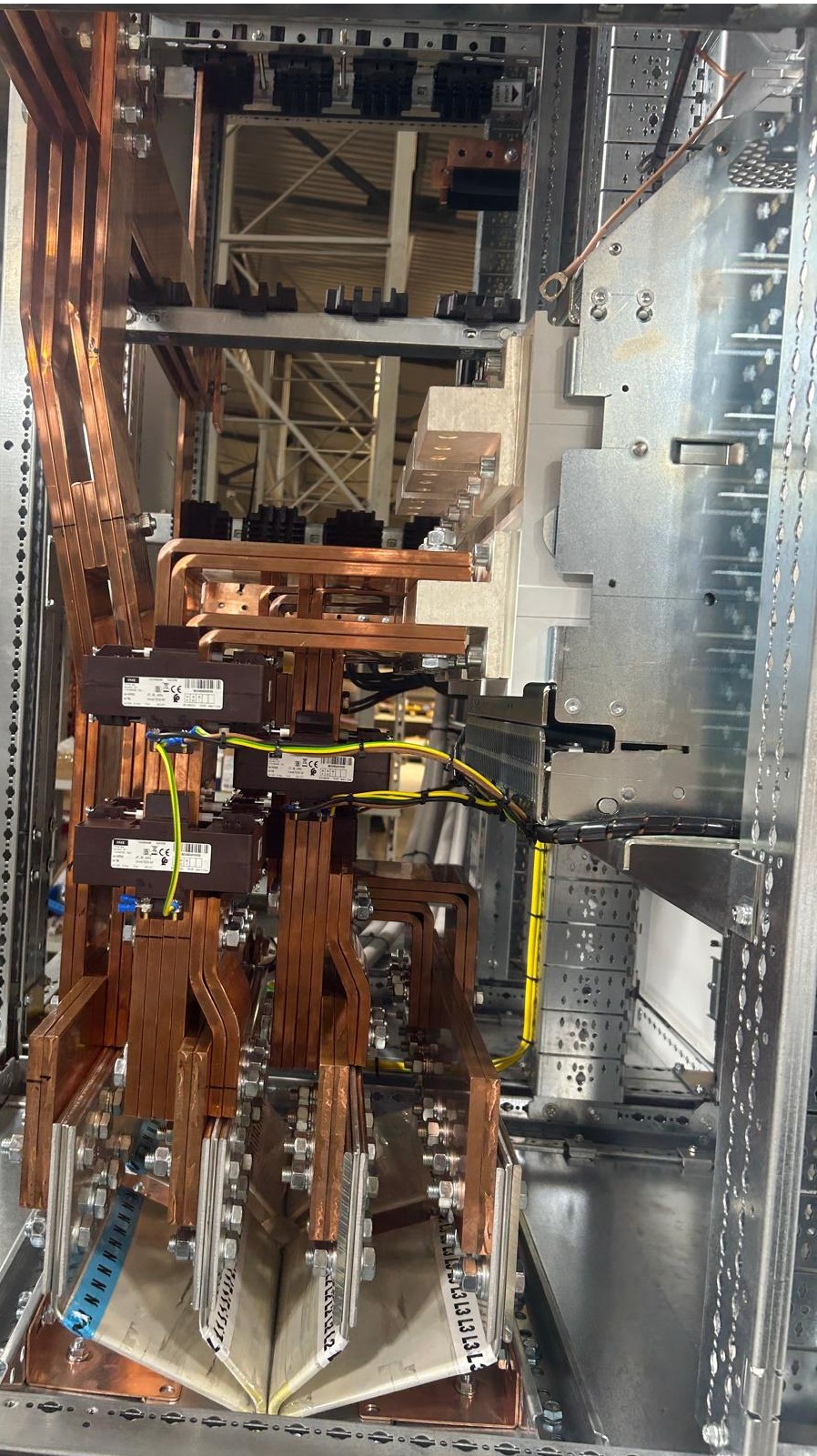

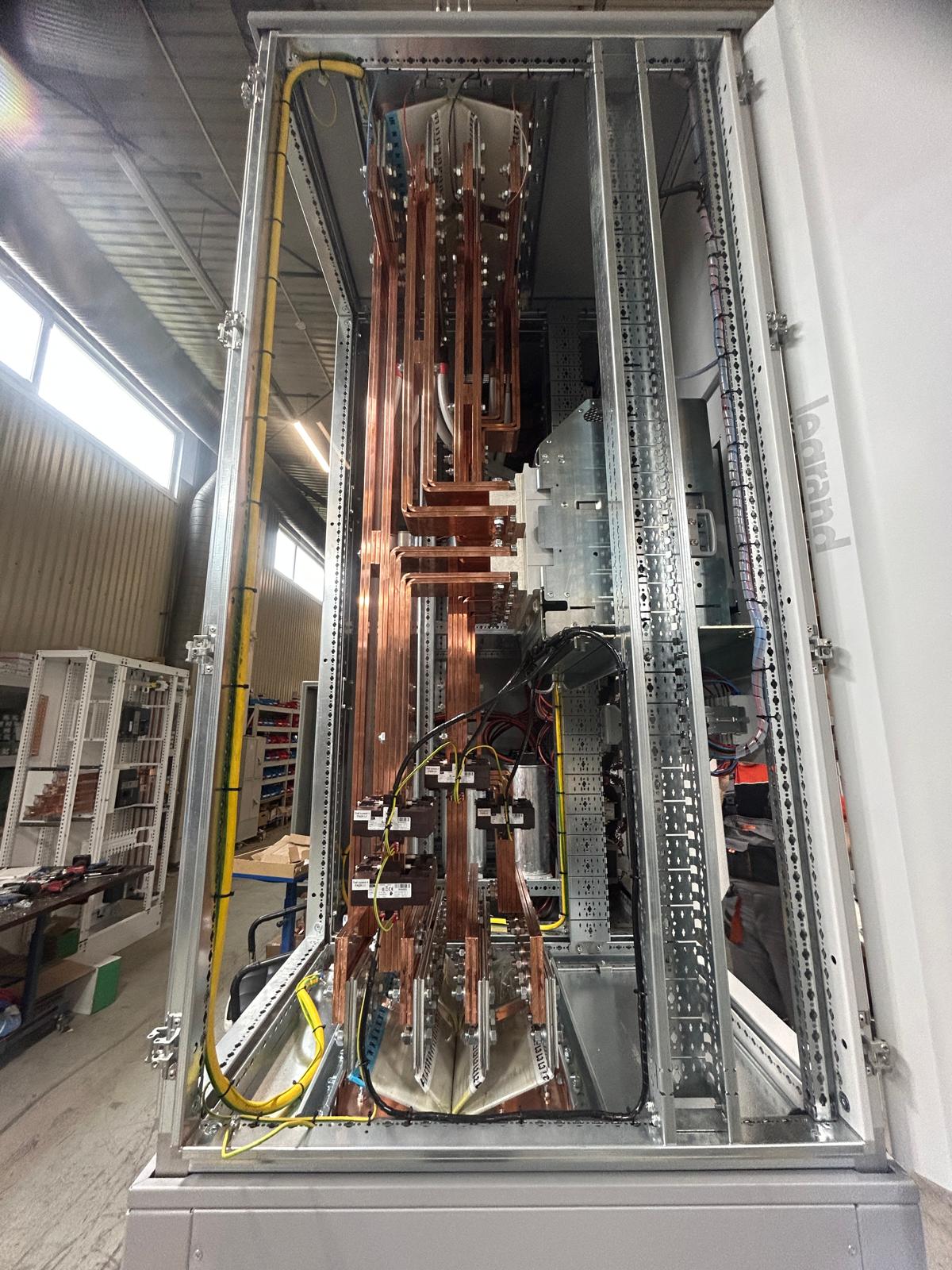

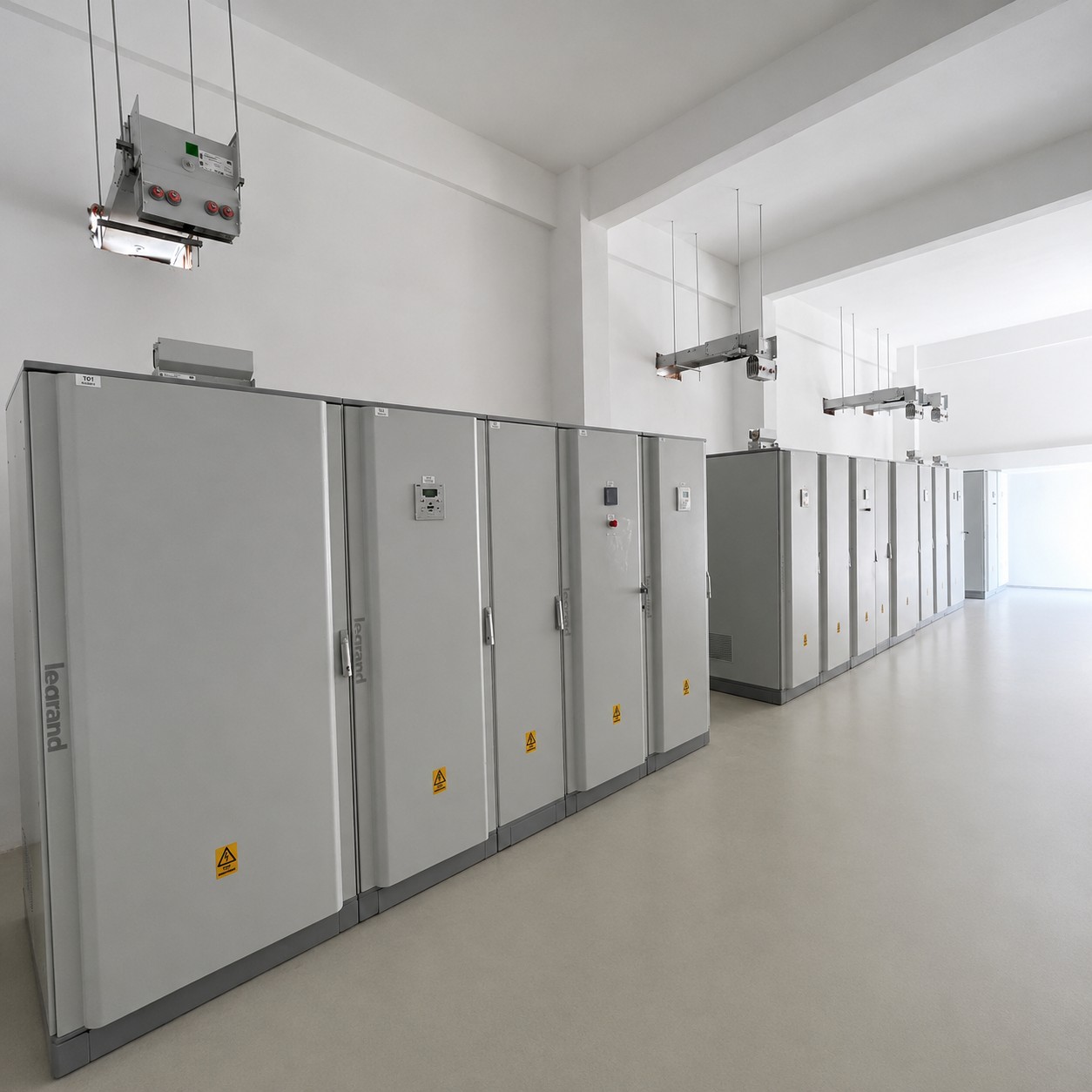

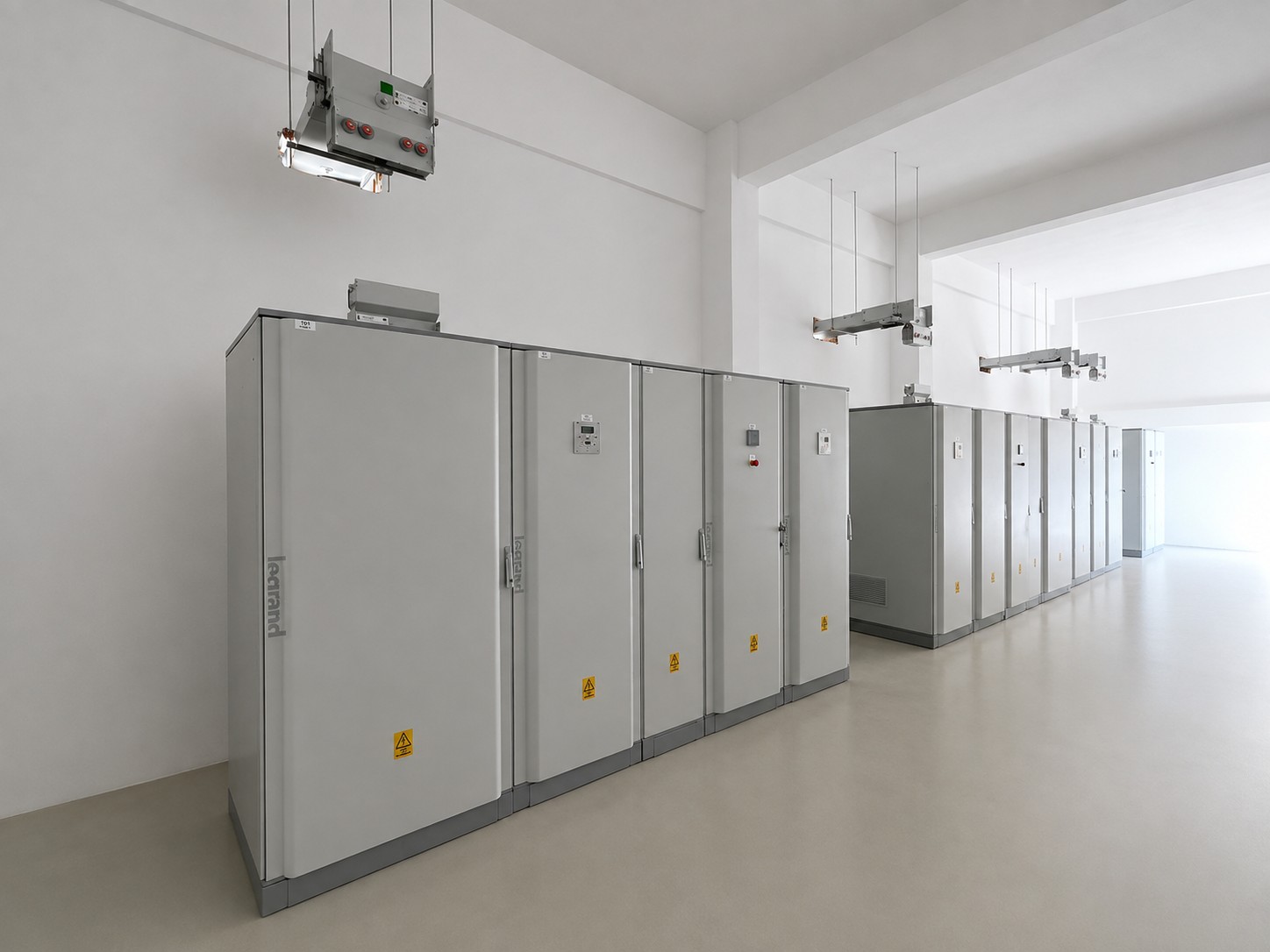

Distribuția către principalele zone de consum şi către tablourile divizoare se realizează prin plecări in partea superioară a tablourilor generale, conectate la sistemele de bare capsulate.
3 x 800 kVAr integrate in TEG1, TEG2 şi TEG3
1 x 500 kVAr integrata in TEG4
Capacitate totalä instalată de compensare: 2.900 kVAr
