Despre proiect
Pentru mai multe locații ale rețelei MOMAX din România, KRONTAB a realizat și furnizat infrastructura electrică de distribuție, de la tablourile electrice generale până la tablourile secundare și cele destinate spațiilor tehnice și auxiliare. Soluțiile au fost adaptate cerințelor specifice fiecărui magazin, păstrând în același timp o abordare tehnică și un standard de execuție unitar la nivelul rețelei.
Configurația realizată pentru fiecare magazin include un Tablou Electric General (TEG) de 1600 A și 10 tablouri electrice secundare, destinate distribuției energiei către diferitele categorii de consumatori și spații tehnice.
Soluția a fost concepută pentru a asigura distribuția sigură și controlată a energiei, protecția circuitelor și continuitatea alimentării, într-un mediu comercial caracterizat printr-o varietate mare de consumatori și necesitatea unei exploatări intensive.
Tablourile sunt realizate cu aparataj Legrand, într-o configurație adaptată cerințelor fiecărei instalații și cu o organizare interioară care facilitează exploatarea, identificarea circuitelor și intervențiile de mentenanță
STANDARDIZAREA SOLUȚIEI PENTRU REȚEAUA DE MAGAZINE
Realizarea infrastructurii electrice pentru o rețea de magazine presupune păstrarea unei abordări tehnice coerente de la o locație la alta, concomitent cu adaptarea fiecărei configurații la puterea instalată, suprafața și consumatorii specifici magazinului.
Utilizarea unei arhitecturi comune – TEG + tablouri secundare – și a aceleiași platforme de aparataj permite păstrarea unui standard unitar de execuție și facilitează exploatarea, mentenanța și intervențiile tehnice la nivelul întregii rețele.
Beneficii:
Construite pentru cerințele fiecărui proiect.
Control asupra întregului proces de realizare.
Echipamente și sisteme de la producători consacrați.
Verificăm și testăm fiecare tablou înainte de livrare.
Fiabilitate construită pentru termen lung de exploatare.
Furnizor de Echipamente utilizate
Soluţia realizată

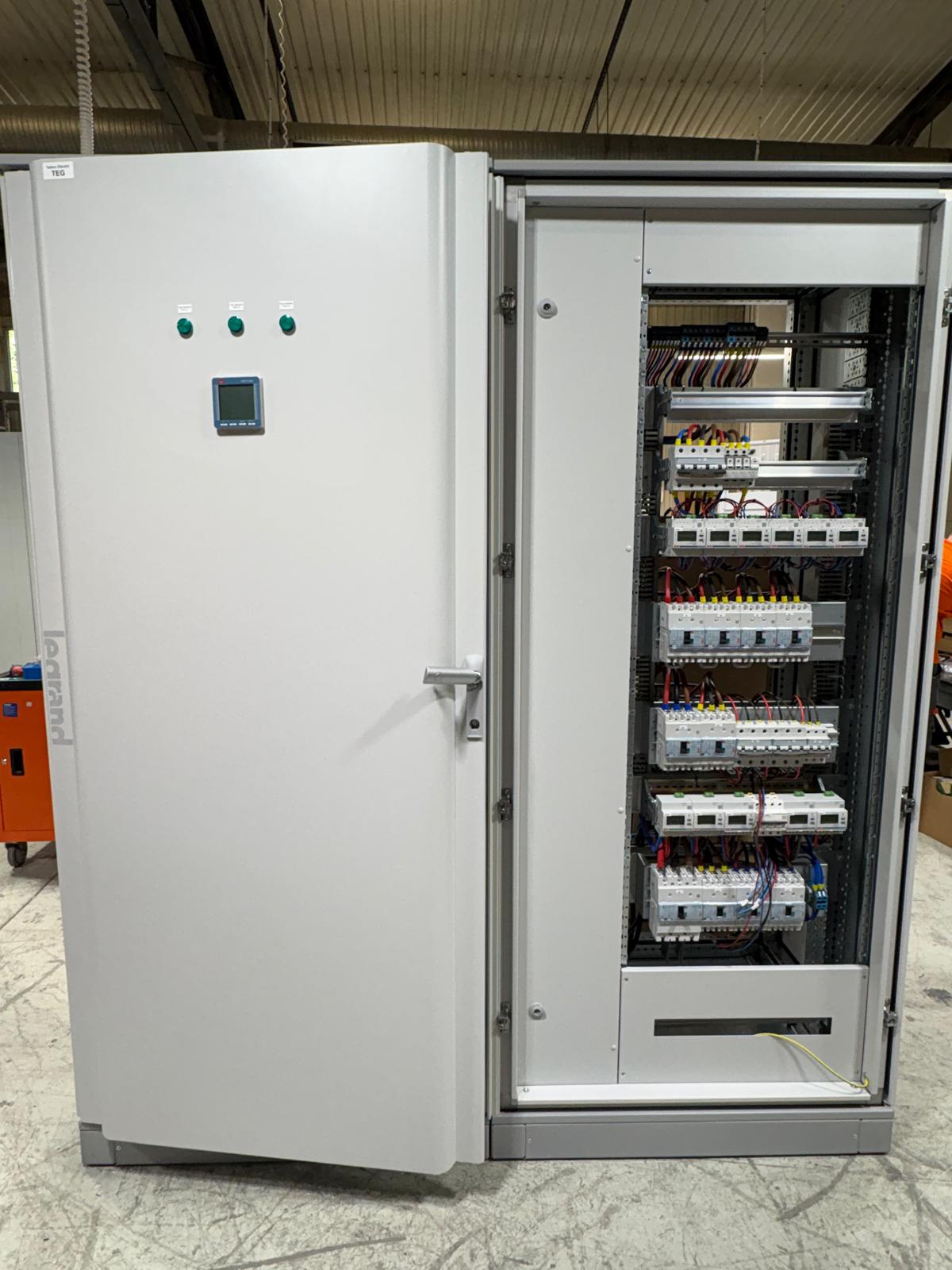

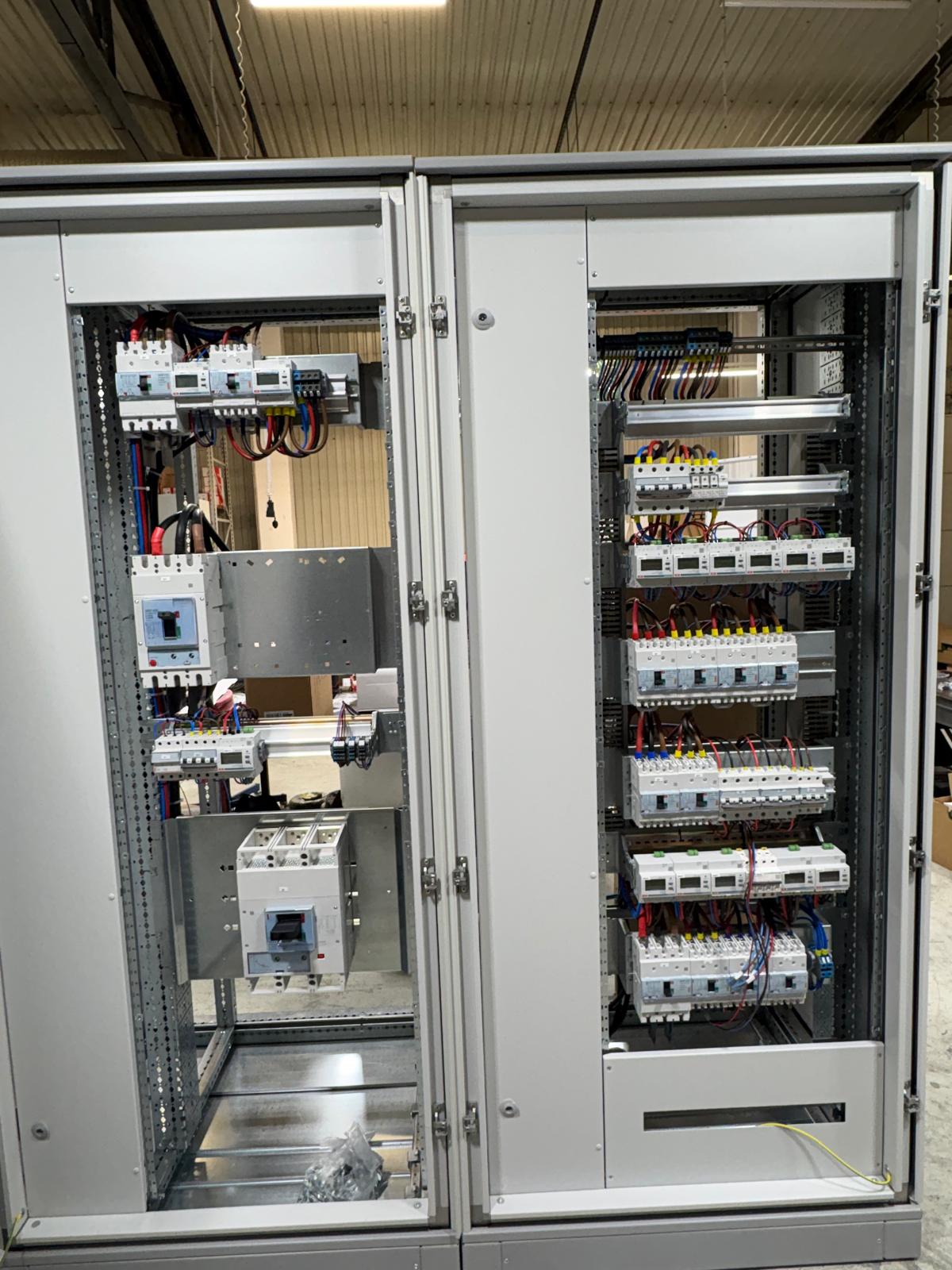

Tabloul Electric General reprezintă punctul principal de distribuție de joasă tensiune al magazinului, asigurând alimentarea tablourilor secundare și a principalelor categorii de consumatori.
Dimensionat la 1600 A, TEG-ul integrează aparatajul necesar pentru distribuția și protecția circuitelor, precum și funcțiile de măsură, control și semnalizare prevăzute pentru exploatarea instalației.

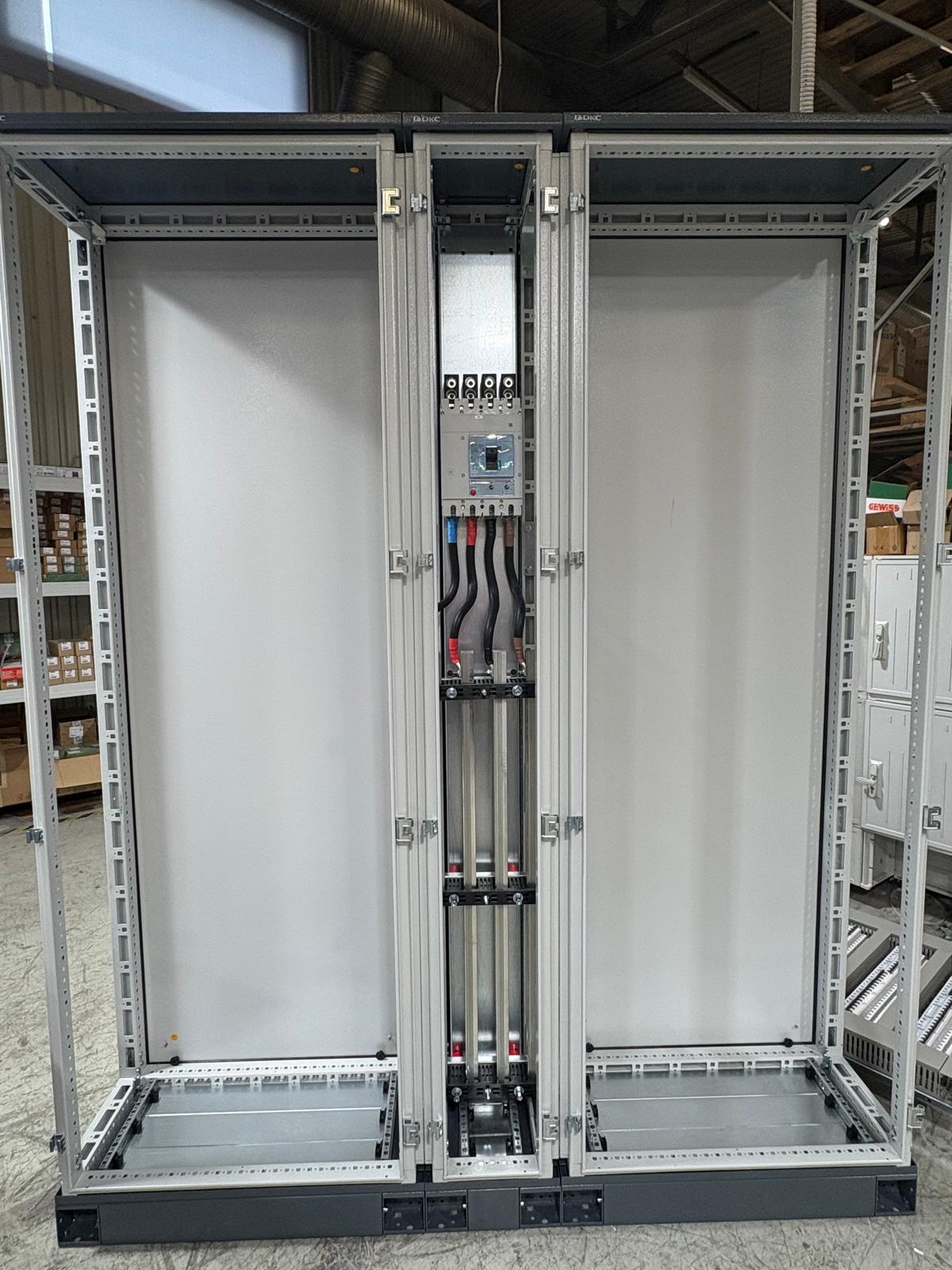

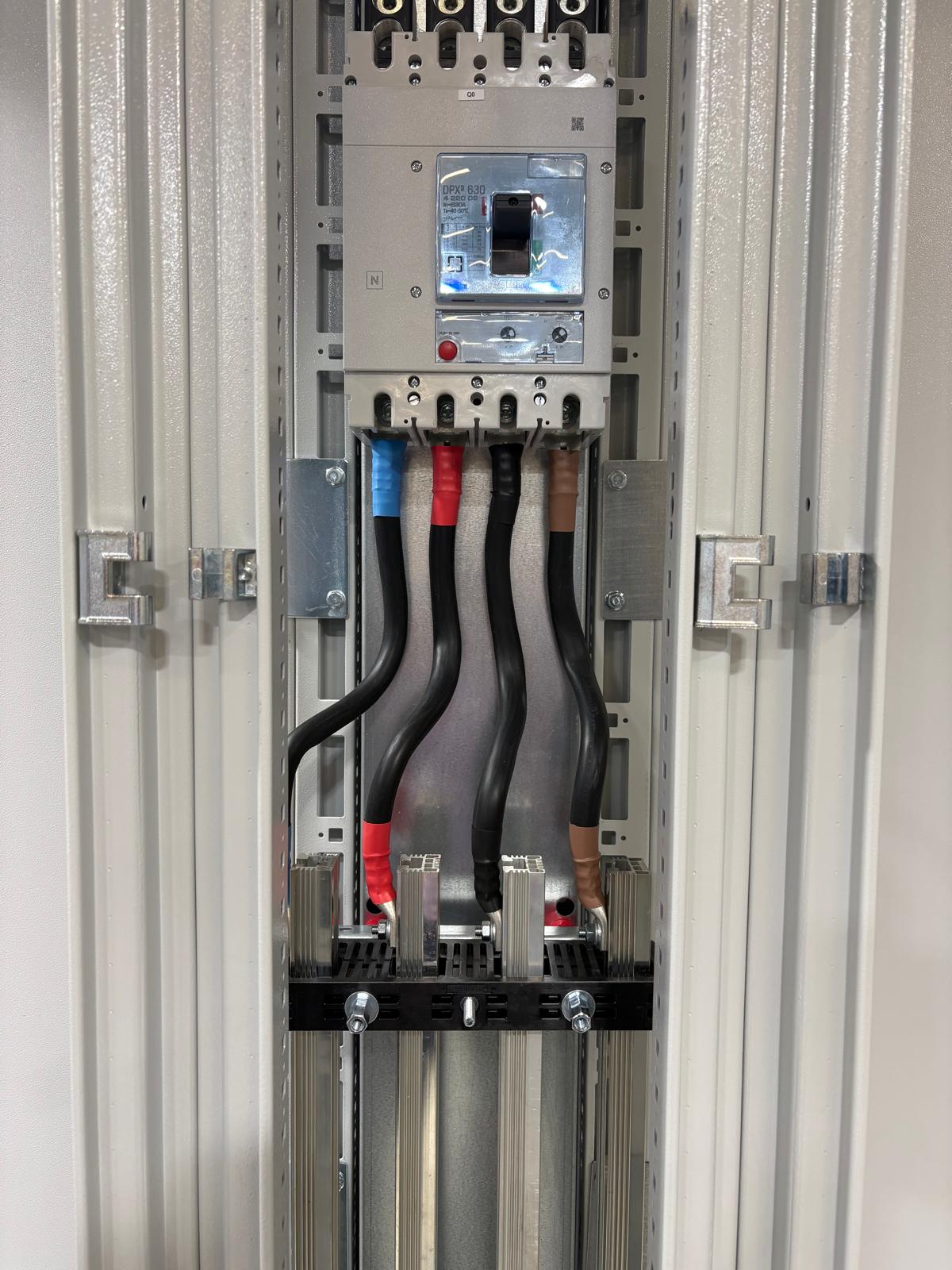

Distribuția interioară este realizată printr-un sistem de bare de cupru dimensionat corespunzător curentului nominal, iar circuitele sunt organizate astfel încât să permită separarea funcțională a diferitelor categorii de consumatori.
Protecțiile sunt configurate pentru asigurarea protecției la suprasarcină și scurtcircuit și pentru coordonarea diferitelor trepte de distribuție, contribuind la limitarea efectelor unui eventual defect asupra restului instalației.

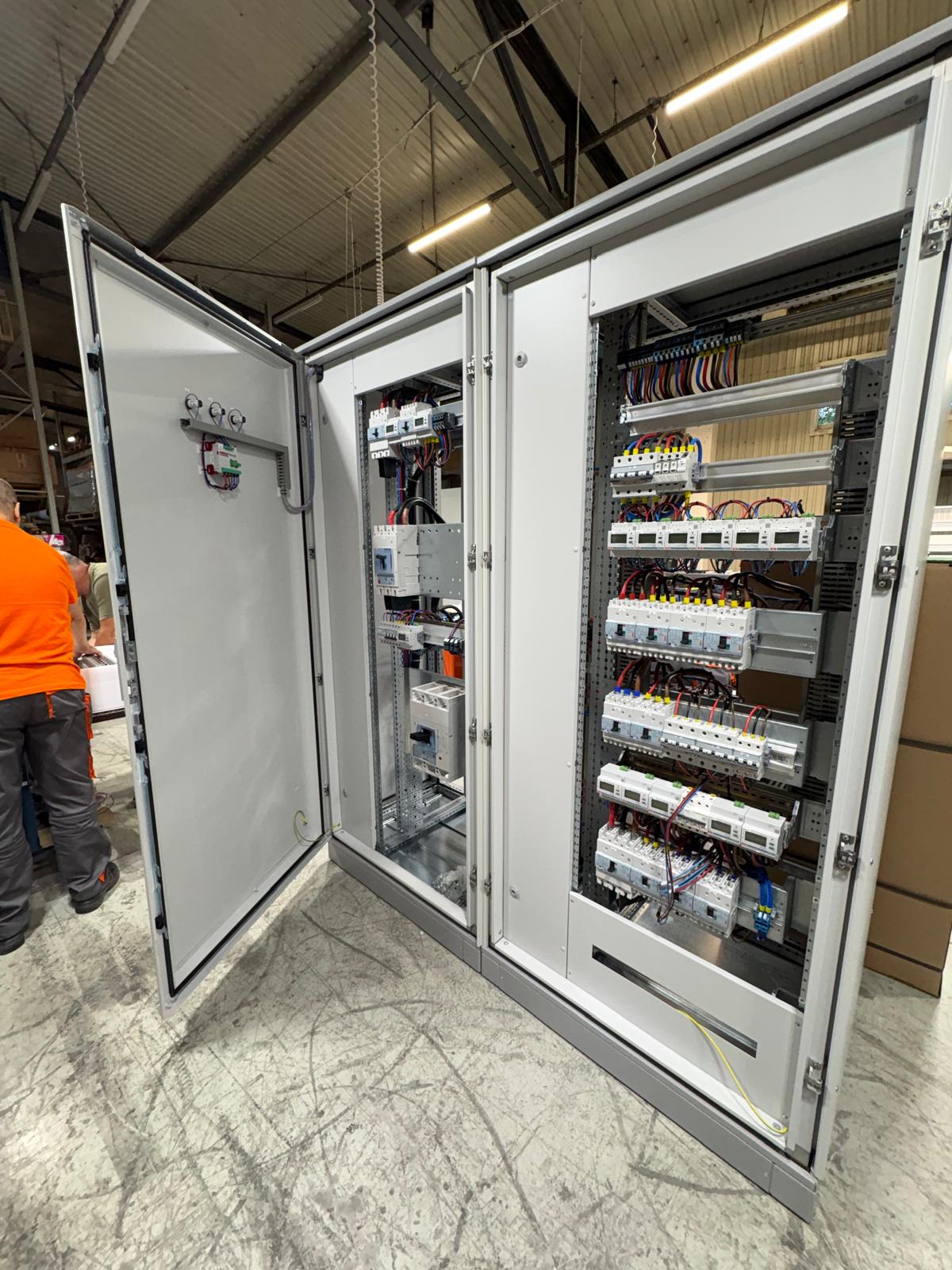

Construcția modulară permite accesul facil la aparataj și conexiuni și facilitează operațiunile de verificare, întreținere și eventualele modificări ulterioare ale instalației.

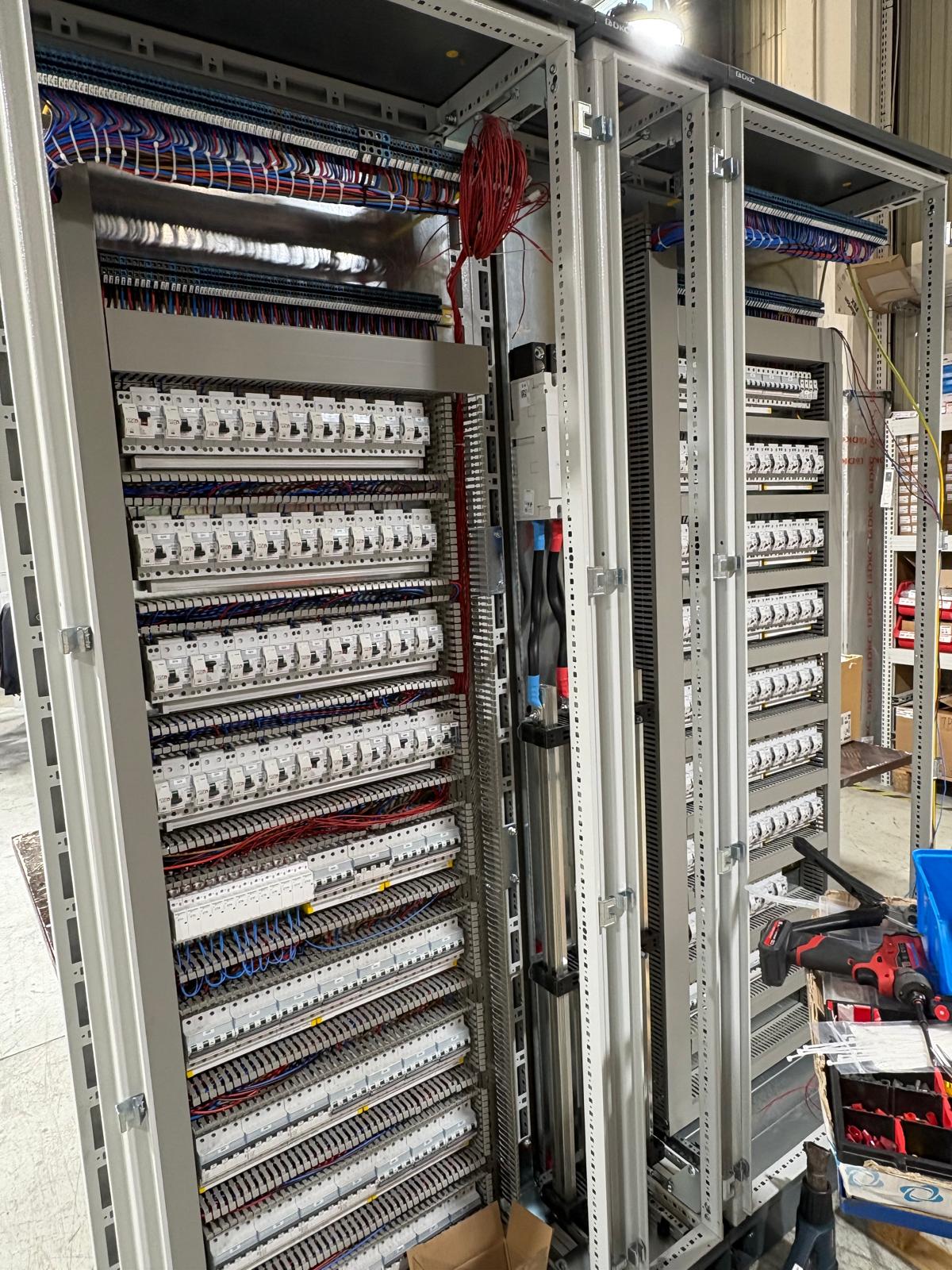

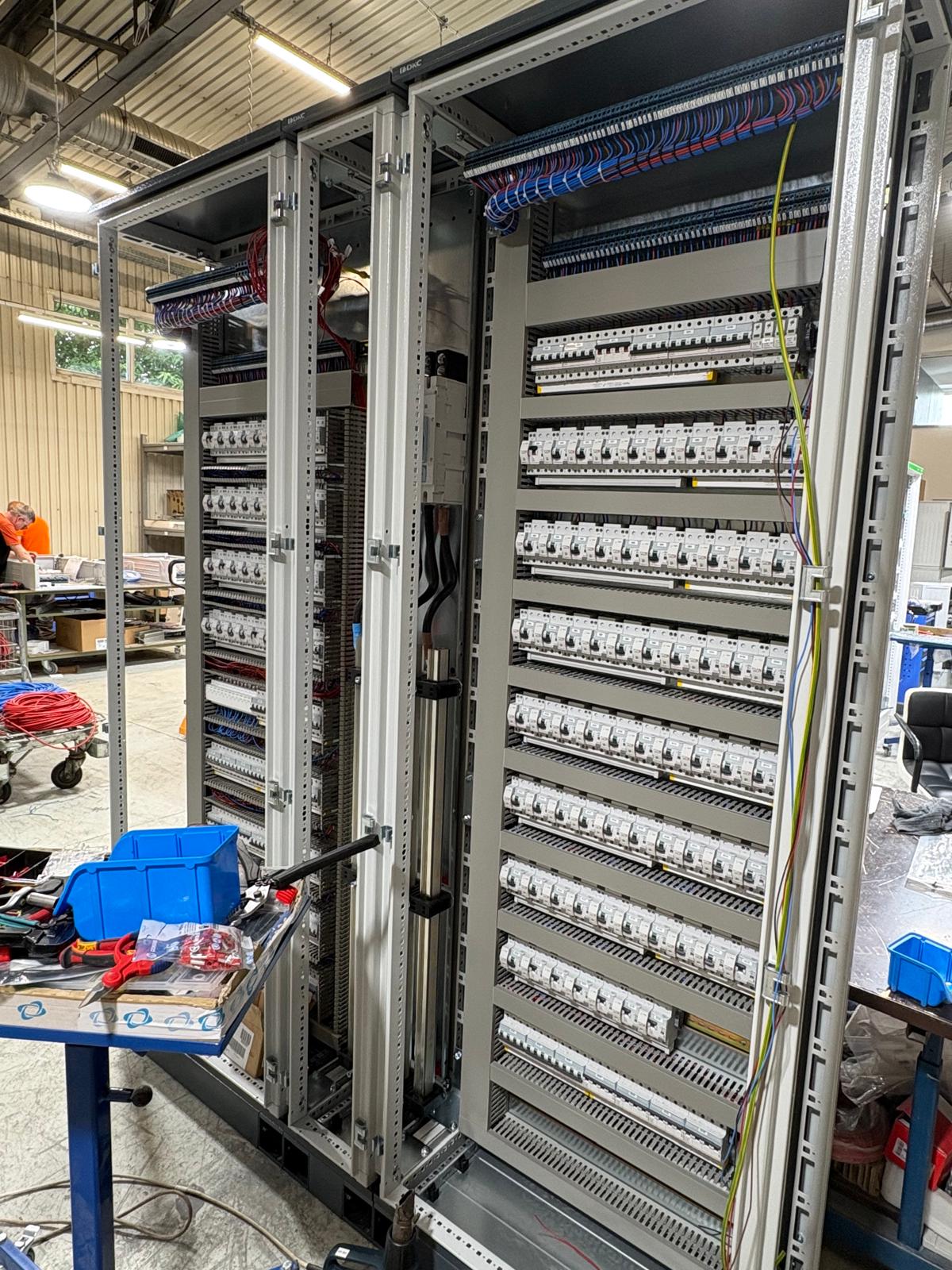

În completarea distribuției principale, pentru fiecare locație au fost realizate 10 tablouri electrice secundare, destinate alimentării diferitelor categorii de consumatori ai magazinului.
Acestea realizează distribuția locală către instalațiile și echipamentele specifice spațiului comercial și permit sectorizarea instalației electrice, astfel încât fiecare categorie de consumatori să beneficieze de protecții adaptate caracteristicilor sale.

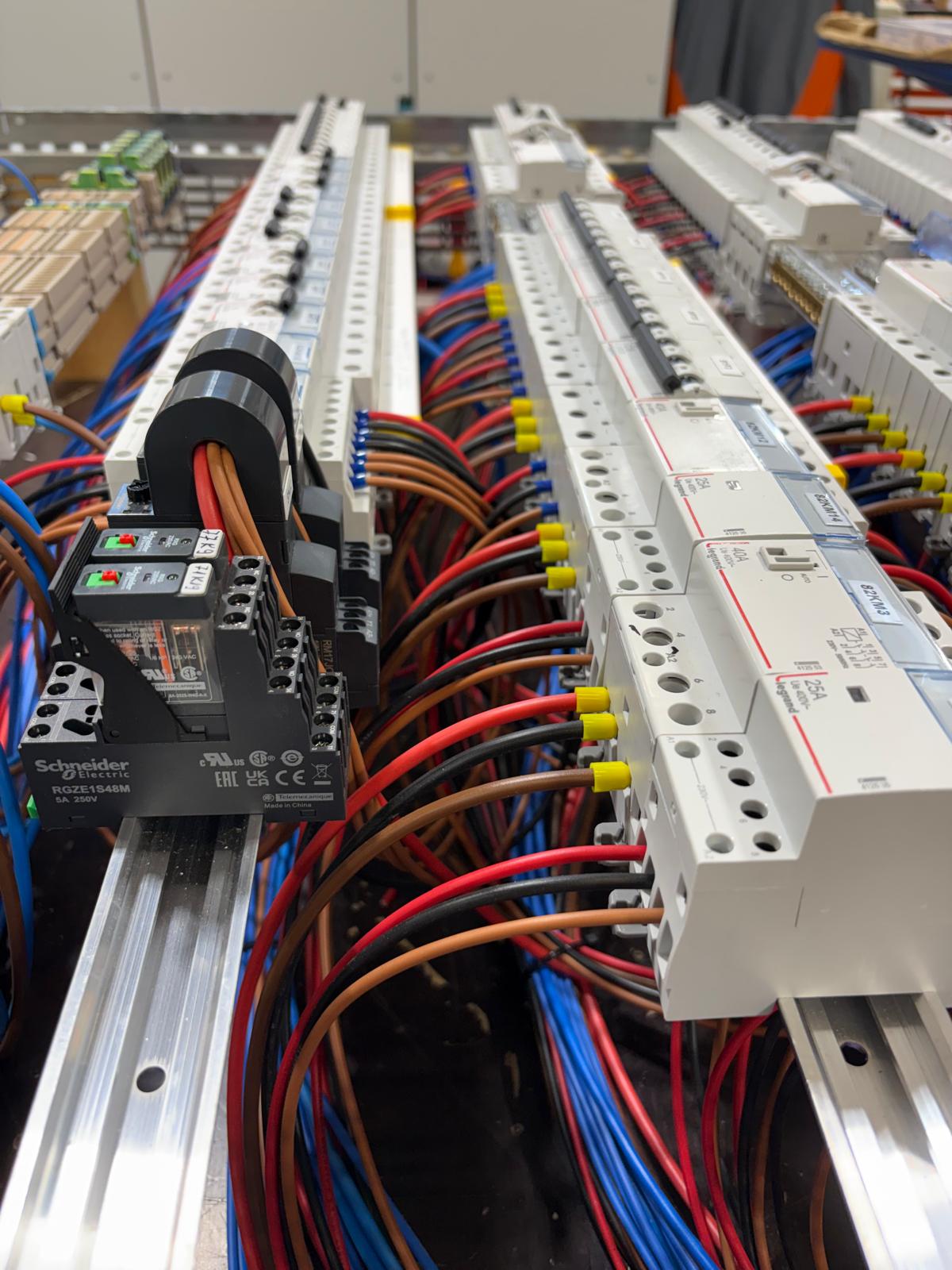

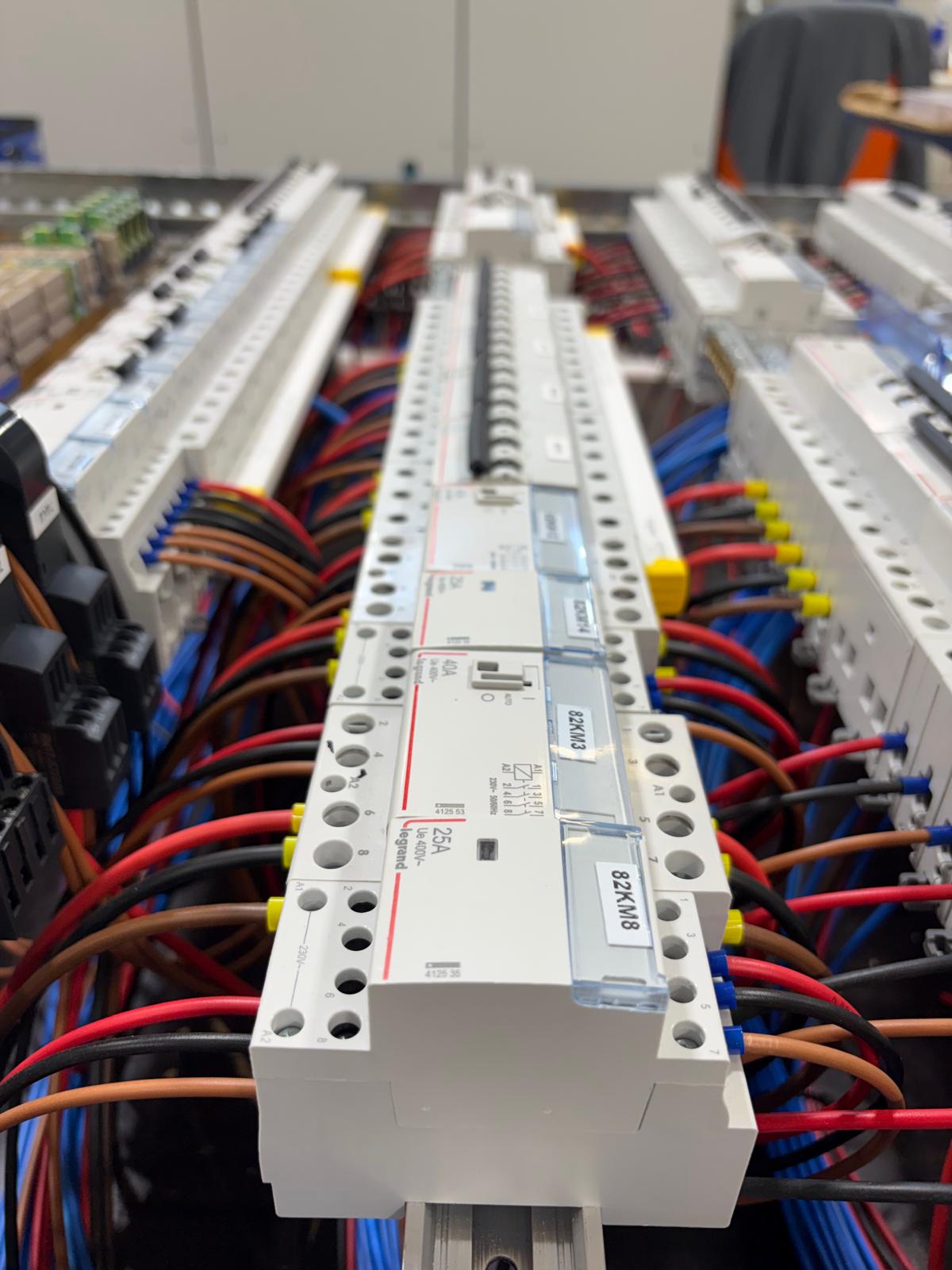

Tablourile integrează aparataj pentru distribuție, protecție și comandă și sunt configurate în funcție de puterea și destinația circuitelor deservite.
Organizarea clară a aparatajului și identificarea circuitelor contribuie la o exploatare simplificată și permit intervenții rapide în cazul operațiunilor de verificare sau mentenanță.
O parte dintre tablourile secundare sunt dedicate instalațiilor tehnice și consumatorilor auxiliari necesari funcționării magazinului.
Acestea asigură alimentarea și protecția circuitelor specifice spațiilor tehnice, separând consumatorii auxiliari de distribuția generală și de celelalte categorii de consumatori comerciali.
Configurația fiecărui tablou este adaptată instalației deservite și integrează protecțiile și funcțiile de comandă necesare pentru o exploatare sigură, controlată și ușor de întreținut.
Soluția de distribuție integrează diferite niveluri de protecție, dimensionate în funcție de caracteristicile circuitelor și consumatorilor alimentați.
Sunt asigurate, în funcție de configurația fiecărui circuit, protecția la supracurenți și scurtcircuit, protecția diferențială și protecția la supratensiuni, contribuind la protejarea instalației, echipamentelor și utilizatorilor.
Coordonarea protecțiilor între TEG și tablourile secundare urmărește limitarea impactului unui eventual defect asupra restului distribuției.

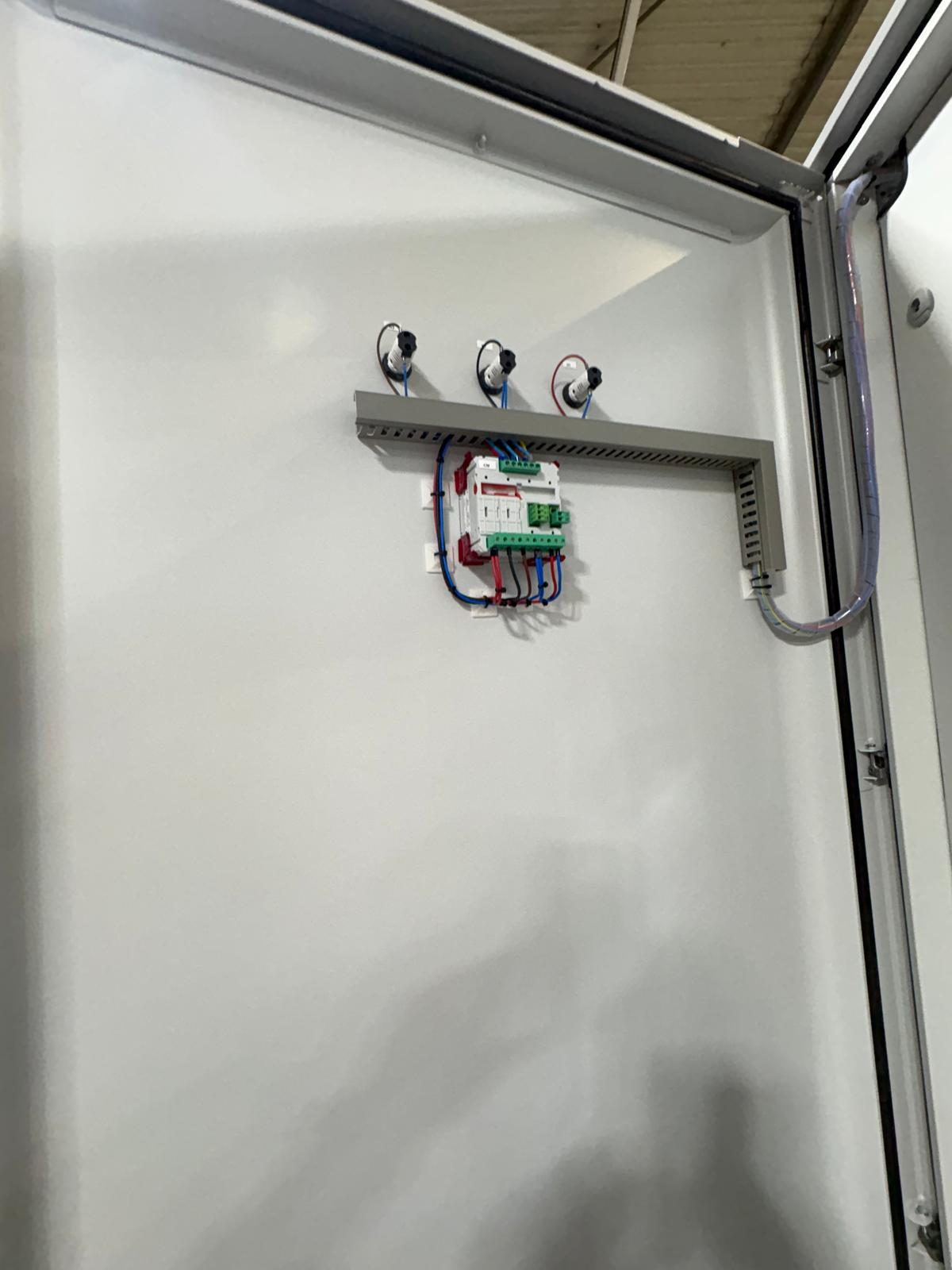

Tablourile integrează funcțiile necesare pentru măsurarea și monitorizarea parametrilor electrici relevanți, precum și pentru controlul și semnalizarea stărilor de funcționare acolo unde configurația instalației o necesită.
Monitorizarea parametrilor permite o imagine mai clară asupra funcționării distribuției electrice și contribuie la identificarea rapidă a eventualelor abateri sau situații care necesită intervenție.
Într-un spațiu comercial cu un număr mare și diversificat de consumatori, aceste funcții contribuie la gestionarea eficientă a instalației și la continuitatea exploatării.
