Despre proiect
Pentru Spitalul Clinic de Obstetrică–Ginecologie „Dr. I.A. Sbârcea” Brașov, KRONTAB a realizat un sistem complex de distribuție de joasă tensiune, destinat alimentării consumatorilor normali și vitali, precum și instalațiilor tehnice și zonelor medicale cu cerințe speciale.
Soluția are la bază un Tablou General de Joasă Tensiune de 1600 A, configurat cu două alimentări de 1600 A și cuplă de 1600 A, cu sistem ATS integrat pentru transferul automat între surse.
Distribuția principală este completată de două baterii de compensare a energiei reactive de câte 150 kVAr, precum și de aproximativ 30 de tablouri electrice destinate diferitelor funcțiuni ale spitalului: consumatori normali și vitali, secția ATI, săli de operații, centrală termică, ventilație, instalații pentru siguranță la incendiu, iluminat, prize și alte spații tehnice.
Întregul sistem este realizat cu aparataj Schneider Electric, soluția fiind configurată cu accent pe siguranță, continuitatea alimentării și posibilitatea monitorizării și controlului distribuției electrice.
Beneficii:
Construite pentru cerințele fiecărui proiect.
Control asupra întregului proces de realizare.
Echipamente și sisteme de la producători consacrați.
Verificăm și testăm fiecare tablou înainte de livrare.
Fiabilitate construită pentru termen lung de exploatare.
Furnizor de Echipamente utilizate
Soluţia realizată

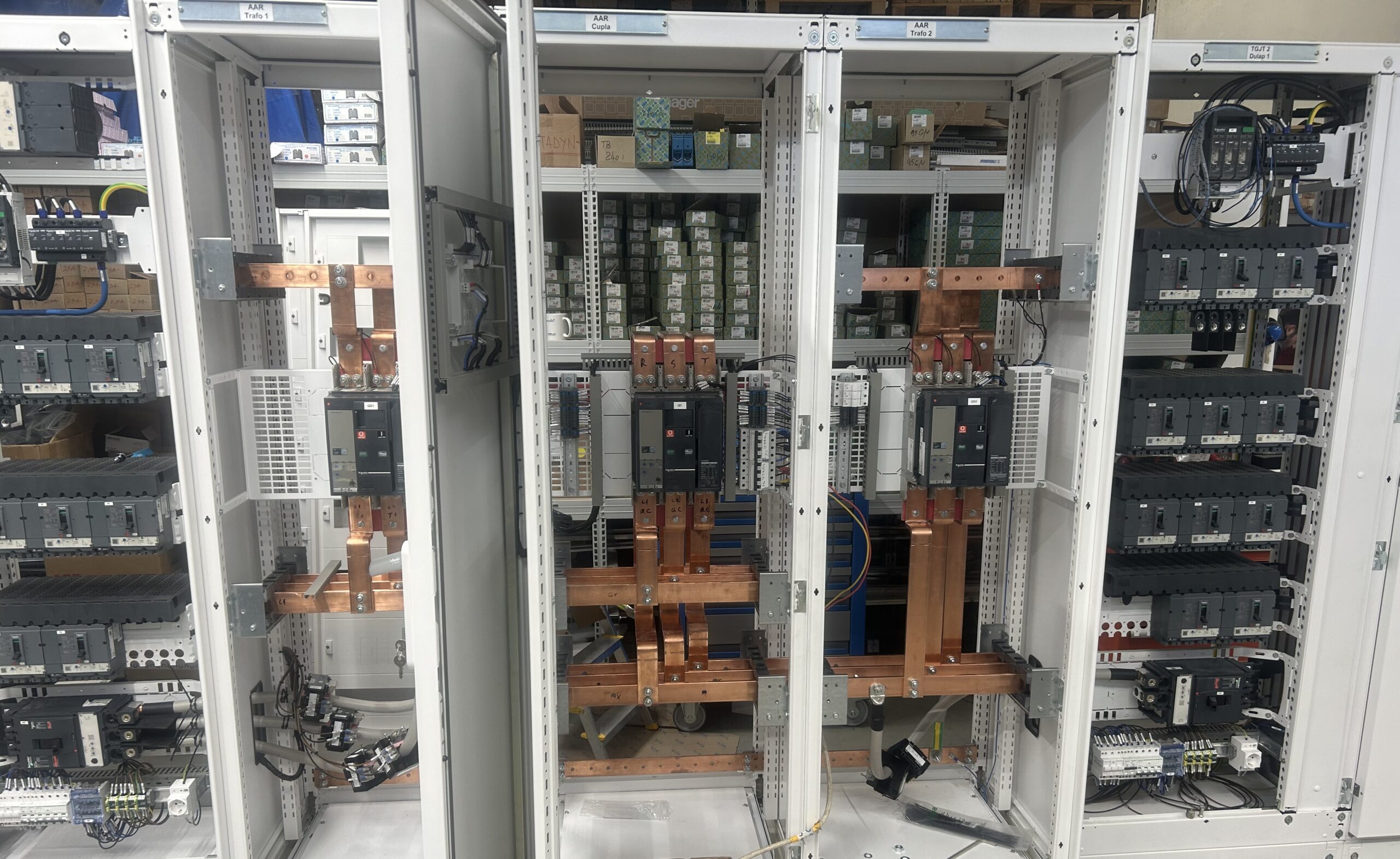

Tabloul General de Joasă Tensiune reprezintă punctul principal de distribuție a energiei electrice către instalațiile și consumatorii spitalului.

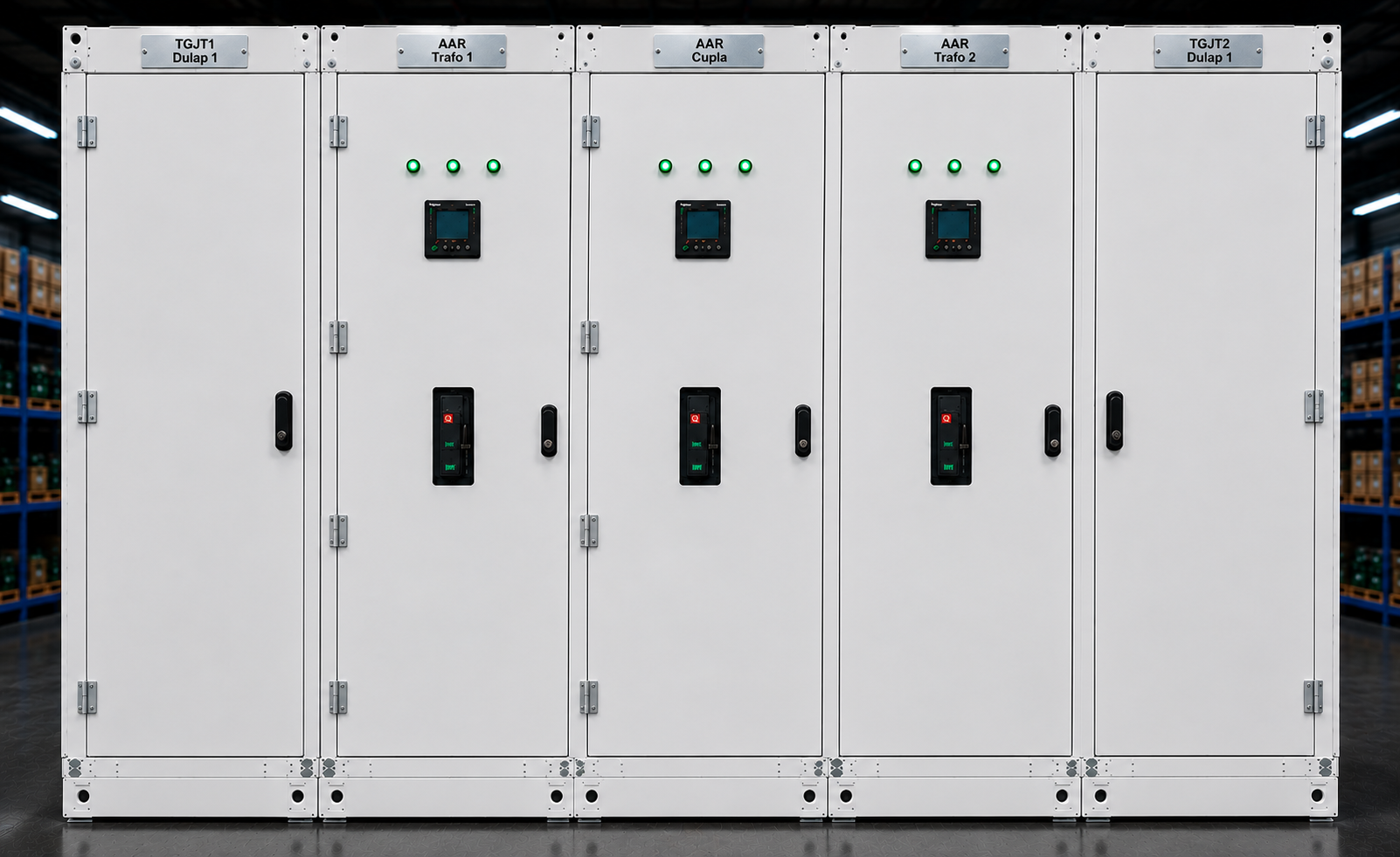

TEG-ul este configurat cu două intrări de 1600 A și o cuplă de 1600 A, arhitectură care permite gestionarea celor două surse și asigură flexibilitate în exploatarea distribuției principale.
Sistemul ATS integrat monitorizează disponibilitatea surselor și gestionează secvențele de transfer și comanda întreruptoarelor principale, contribuind la reducerea timpului de întrerupere în cazul indisponibilității uneia dintre alimentări.
Într-un obiectiv medical, unde există consumatori pentru care disponibilitatea energiei electrice este esențială, această arhitectură contribuie la creșterea continuității și siguranței alimentării.

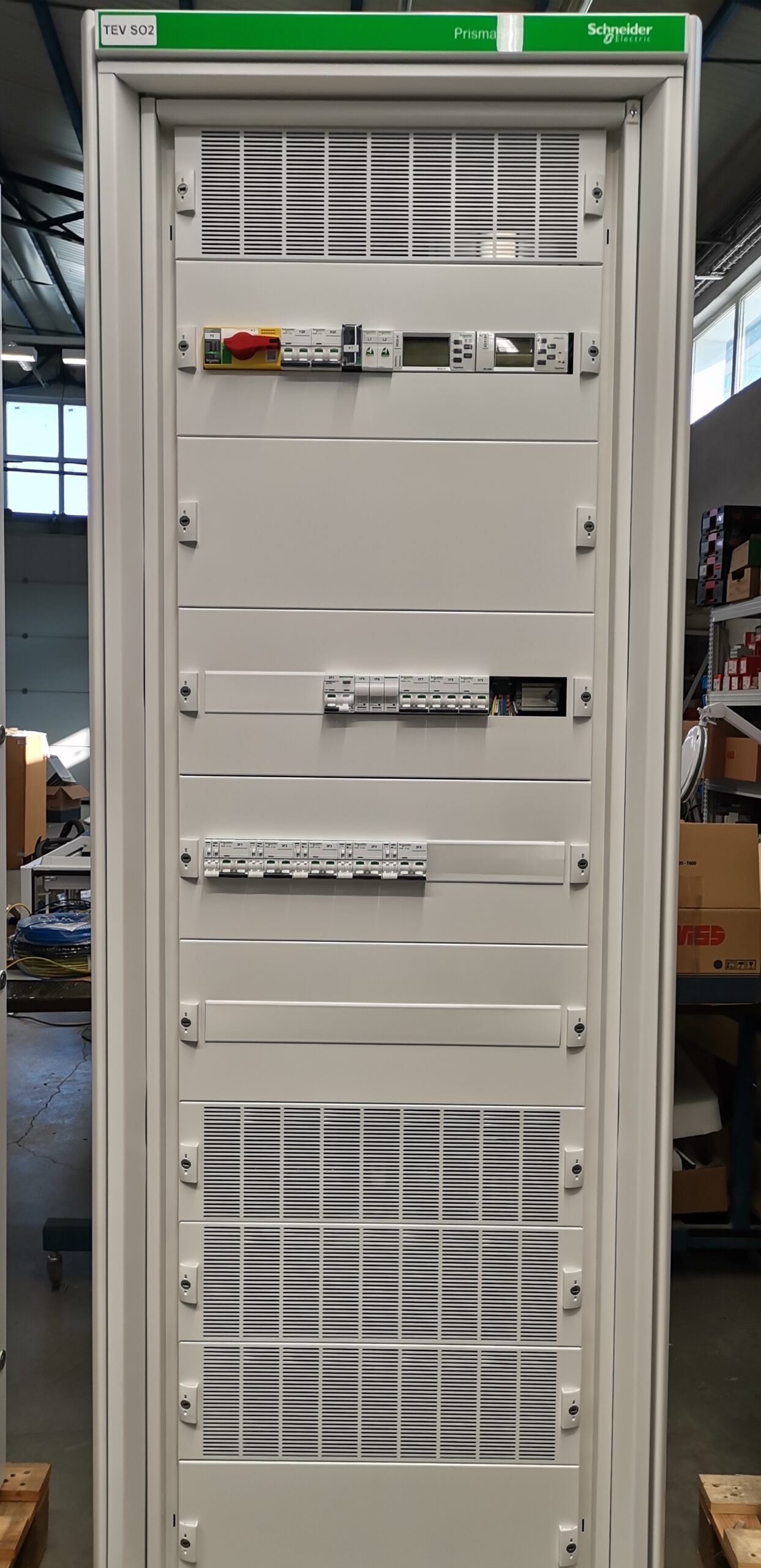

Distribuția către principalele categorii de consumatori este realizată prin 14 tablouri divizionare, dintre care 7 destinate consumatorilor normali și 7 consumatorilor vitali.
Această separare permite organizarea distribuției în funcție de importanța și necesitatea continuității alimentării diferitelor instalații și echipamente.

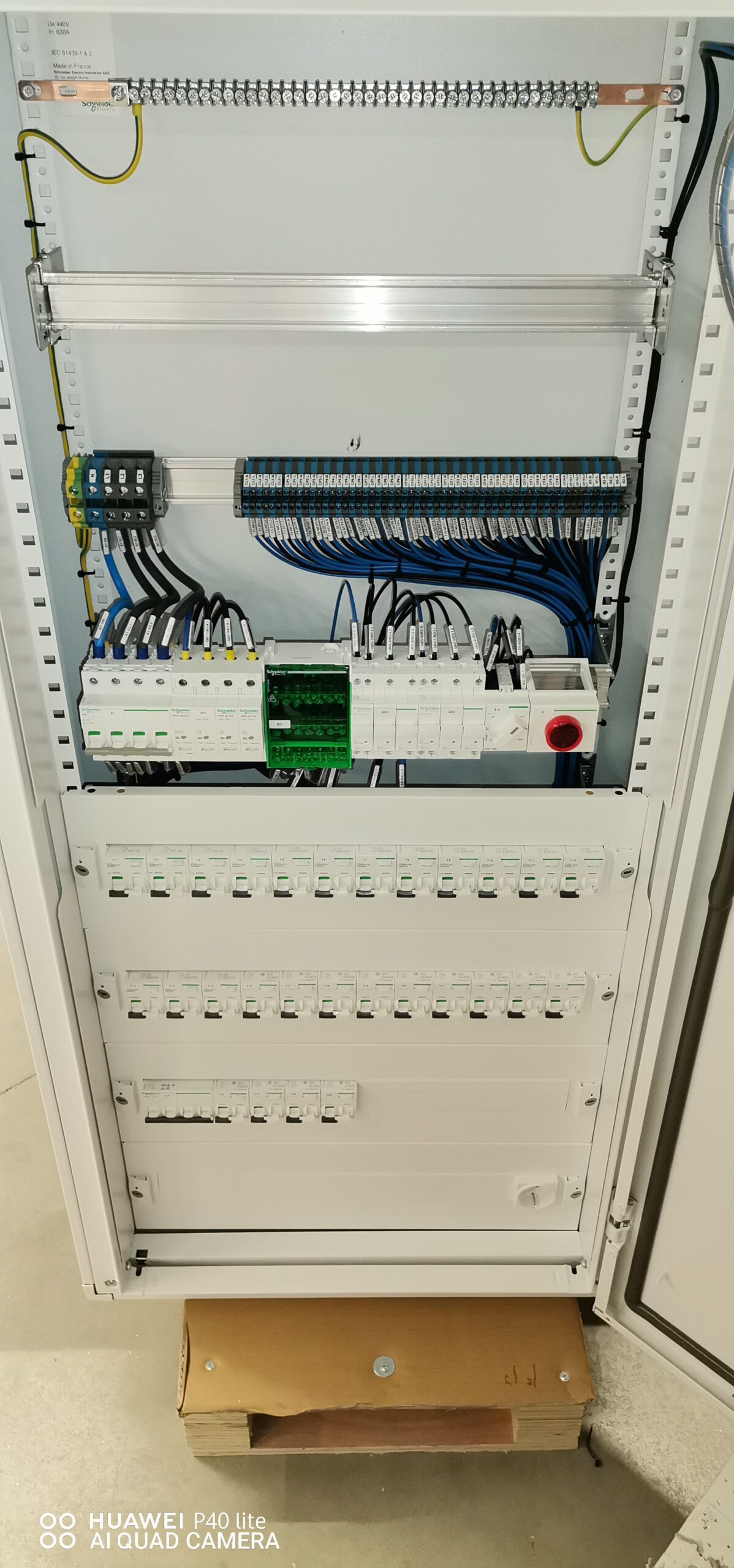

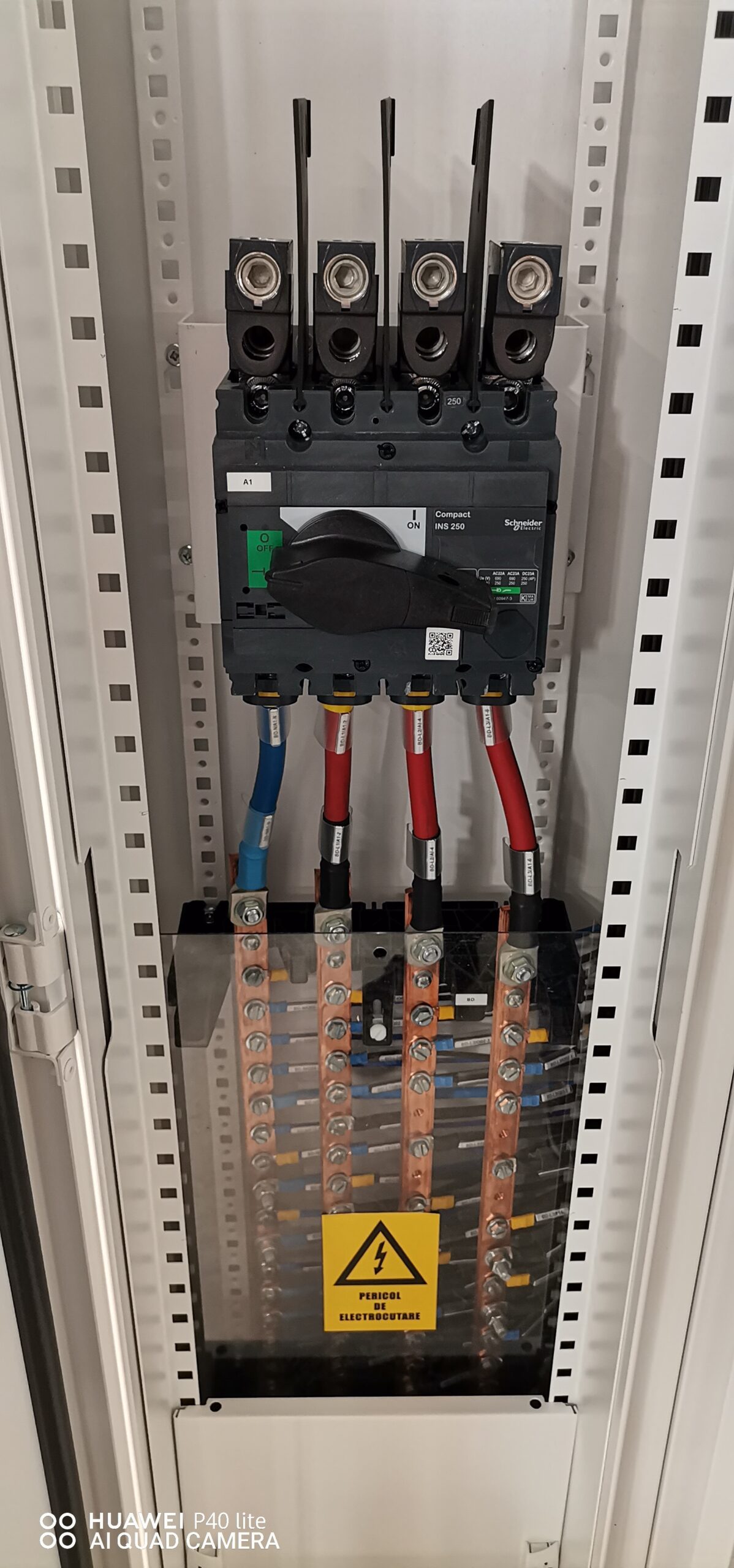

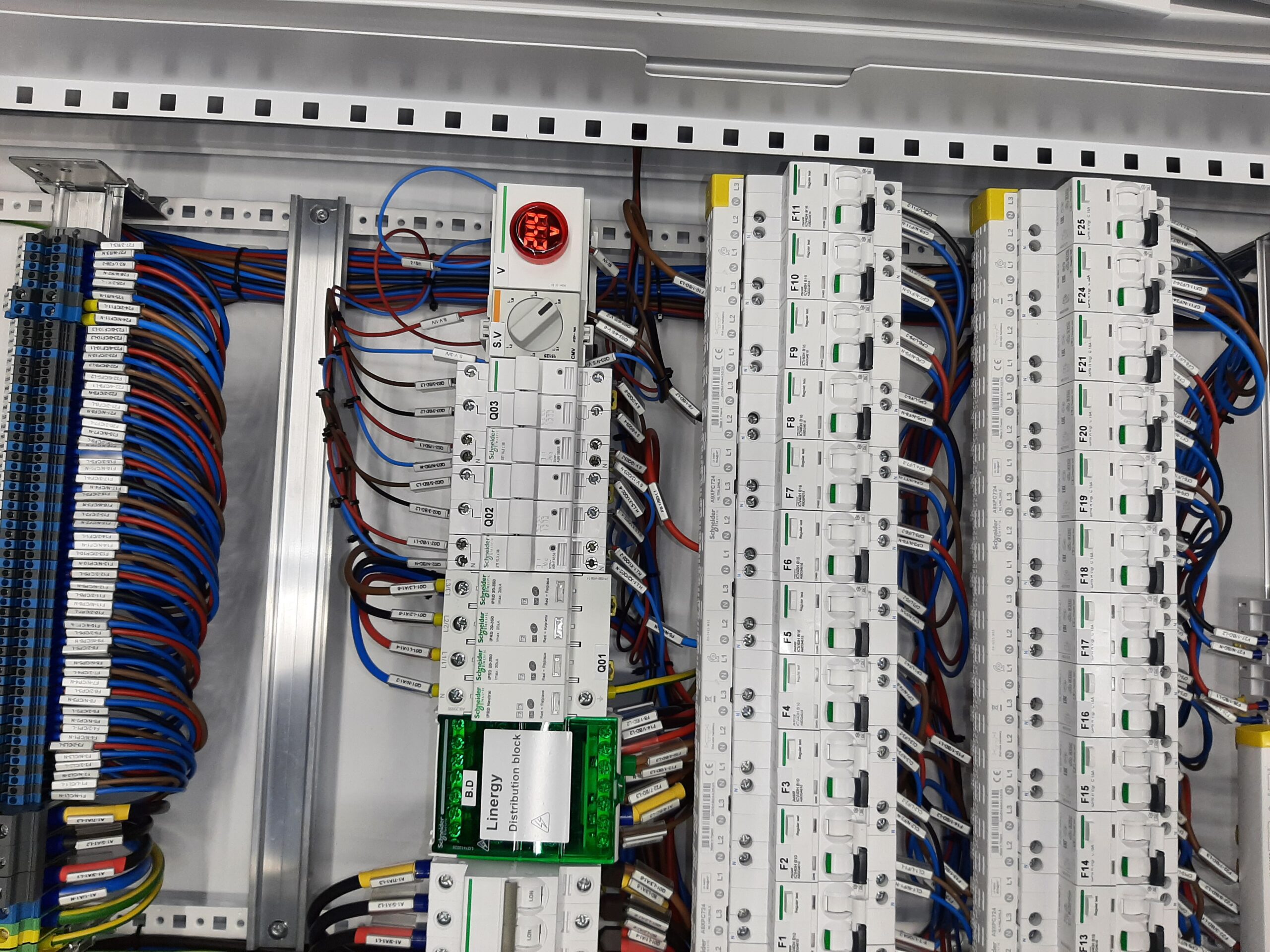

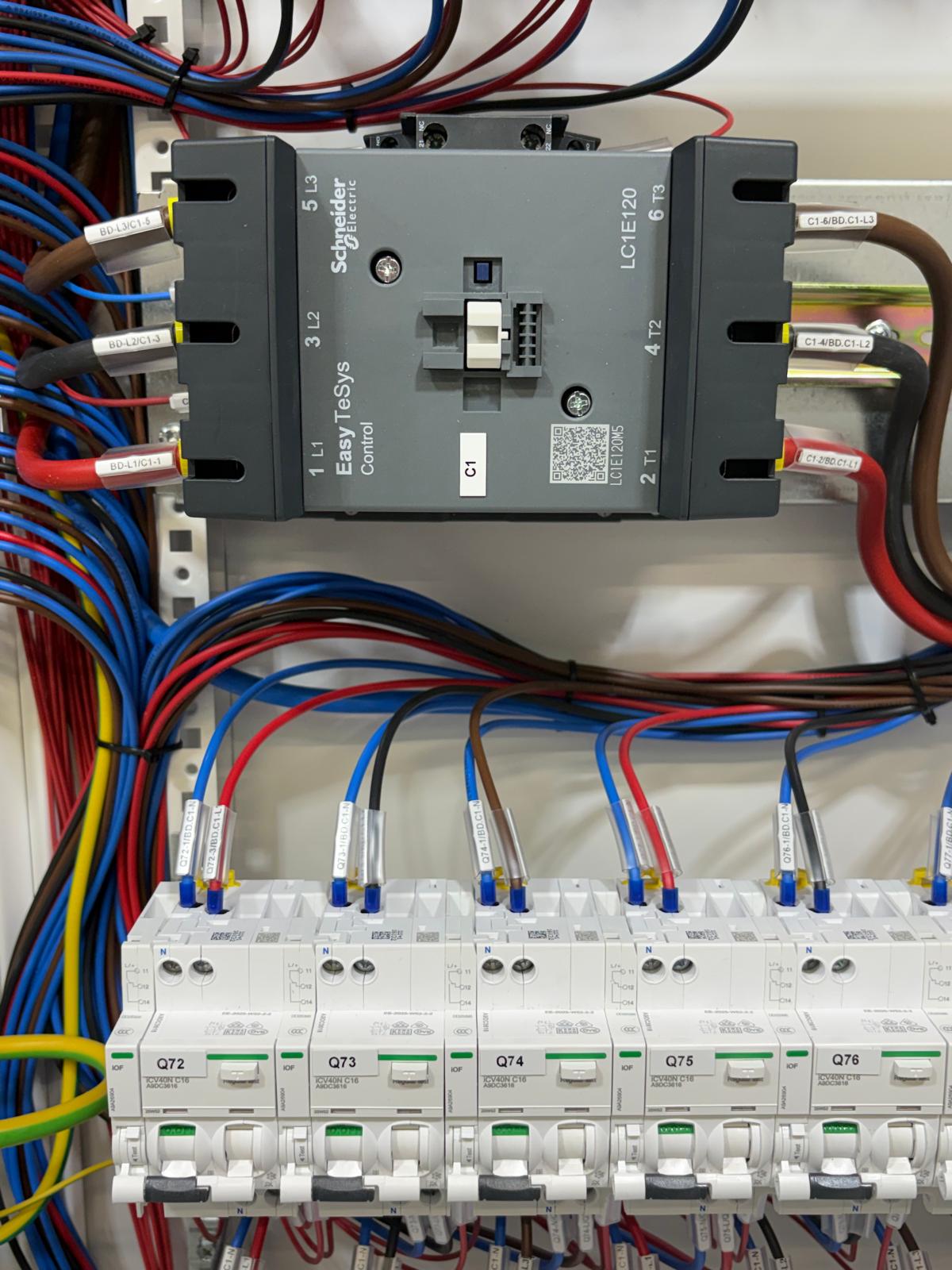

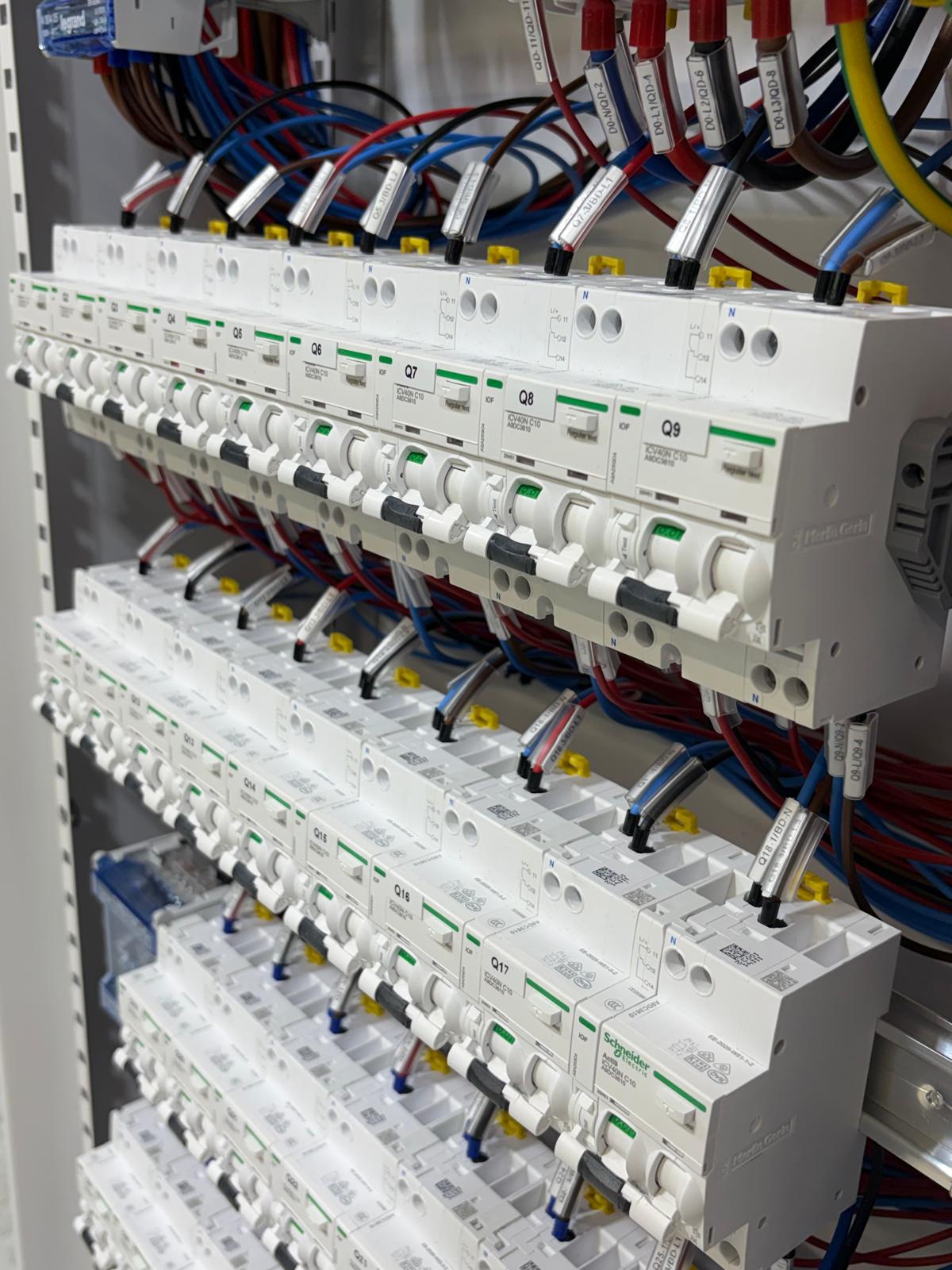

Tablourile integrează aparatajul necesar pentru distribuție, protecție și comandă, configurația circuitelor fiind adaptată consumatorilor deserviți.
Separarea consumatorilor normali de cei vitali contribuie la o gestionare mai eficientă a distribuției și la limitarea impactului unui eventual defect, facilitând în același timp intervențiile și operațiunile de mentenanță.
Pentru secția ATI au fost realizate 3 tablouri electrice speciale, destinate alimentării instalațiilor și consumatorilor aferenți acestei zone medicale.
Configurația acestora este adaptată cerințelor specifice ale aplicației și urmărește distribuția controlată, protecția circuitelor și disponibilitatea alimentării pentru consumatorii deserviți.
Prin integrarea acestor tablouri într-o distribuție dedicată consumatorilor critici, soluția permite o separare clară față de circuitele generale ale clădirii și facilitează exploatarea și intervențiile tehnice.

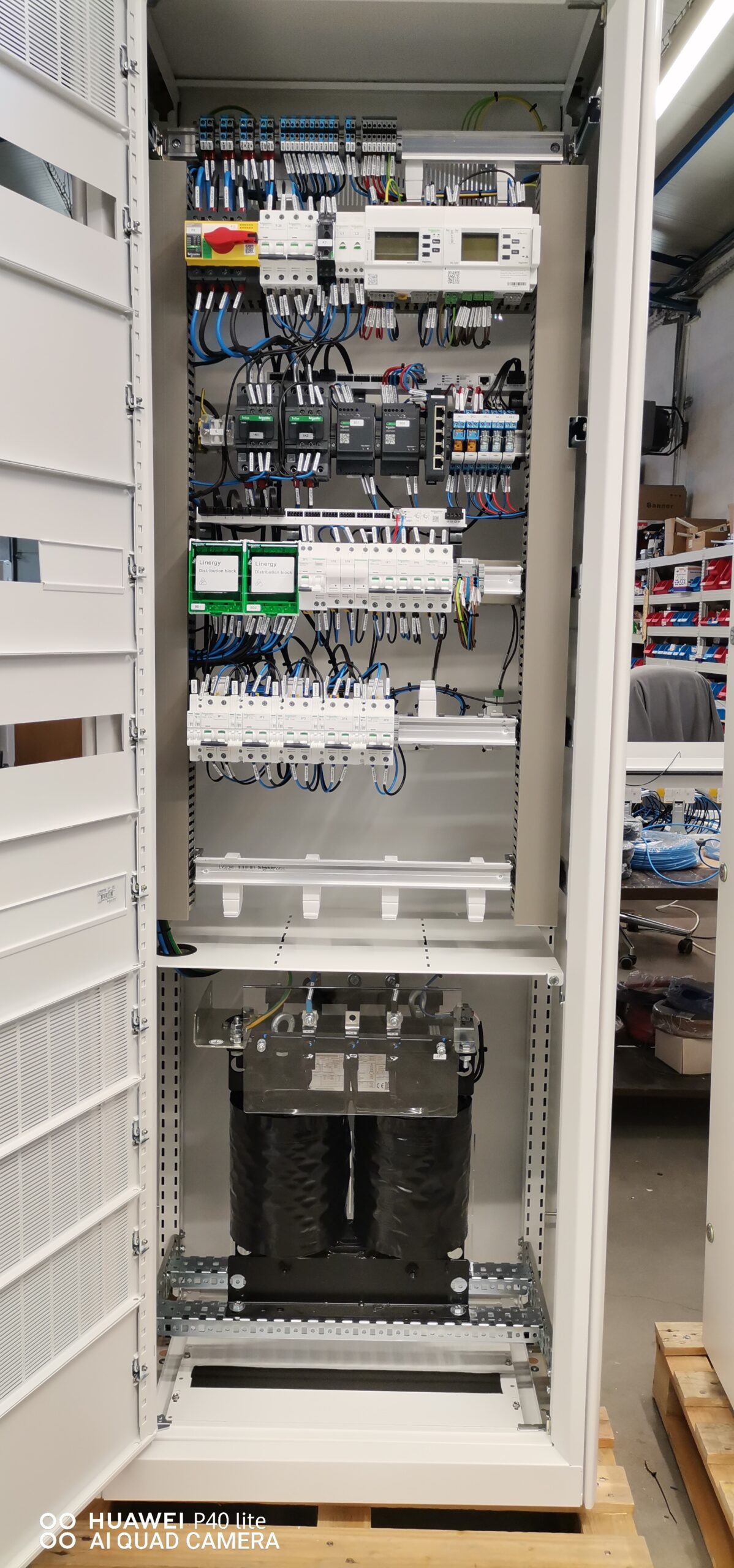

Pentru alimentarea instalațiilor aferente sălilor de operații au fost realizate 5 tablouri electrice speciale, configurate în funcție de cerințele acestor spații.
Tablourile asigură distribuția și protecția circuitelor dedicate echipamentelor și instalațiilor din zonele operatorii, cu accent pe siguranță și continuitatea alimentării.
Separarea acestor circuite de distribuția generală permite gestionarea individuală a instalațiilor și contribuie la creșterea disponibilității infrastructurii electrice pentru zonele medicale cu cerințe ridicate.
Pentru optimizarea regimului energetic al instalației au fost realizate două baterii automate de compensare a energiei reactive, fiecare cu o putere de 150 kVAr, rezultând o capacitate totală de compensare de 300 kVAr.
Sistemele adaptează compensarea la regimul de funcționare al consumatorilor, contribuind la menținerea unui factor de putere corespunzător și reducerea circulației energiei reactive în instalație.
Prin integrarea compensării în infrastructura electrică a spitalului se urmăresc reducerea pierderilor, utilizarea eficientă a capacității rețelei și optimizarea consumului energetic.

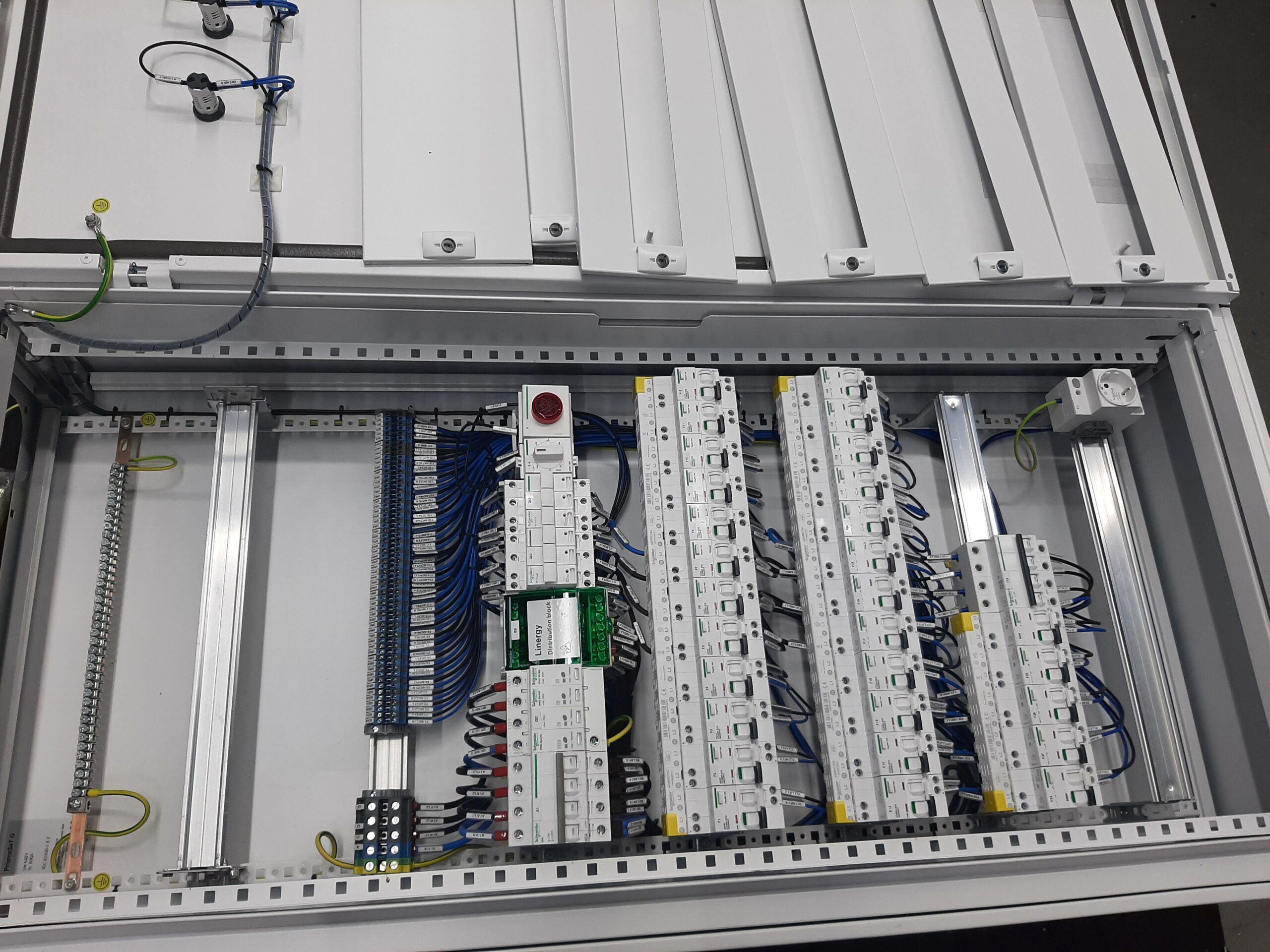

Soluția realizată include și tablouri dedicate instalațiilor tehnice și auxiliare necesare funcționării spitalului.
Acestea deservesc, în funcție de zona și instalația aferentă, centrala termică, sistemele de ventilație, instalațiile pentru siguranță la incendiu (SPI), iluminatul și prizele, precum și alte spații tehnice.

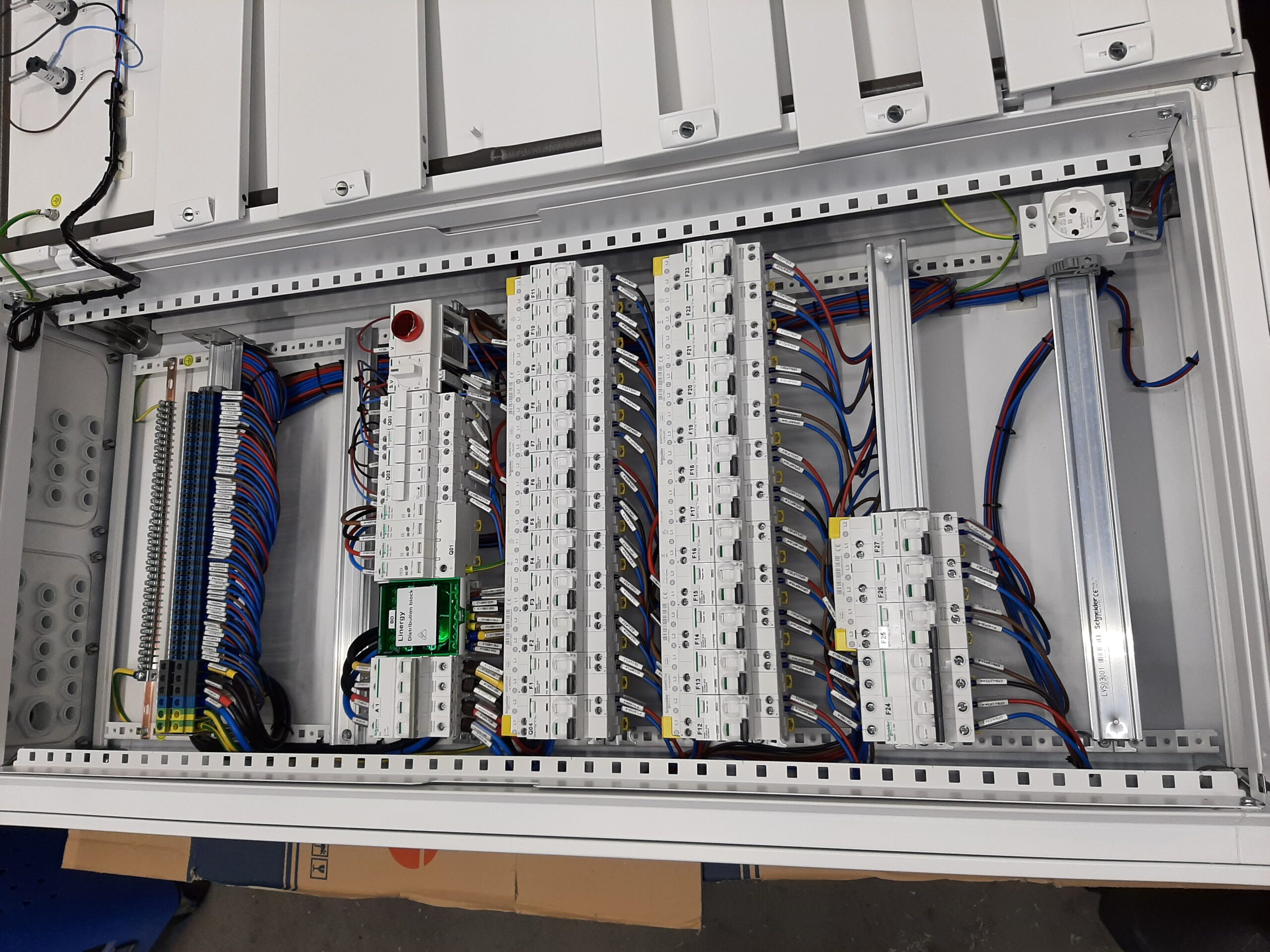

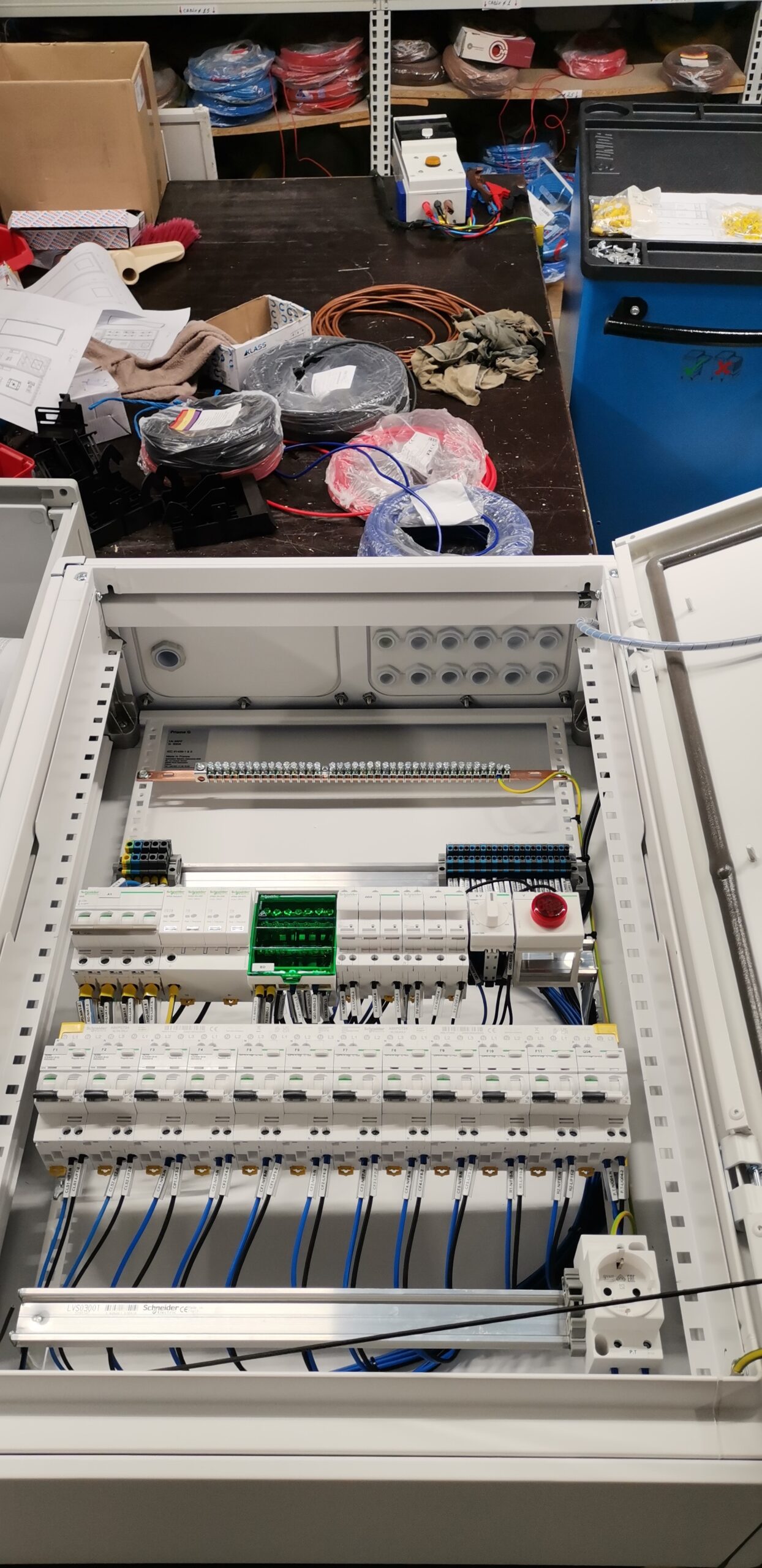

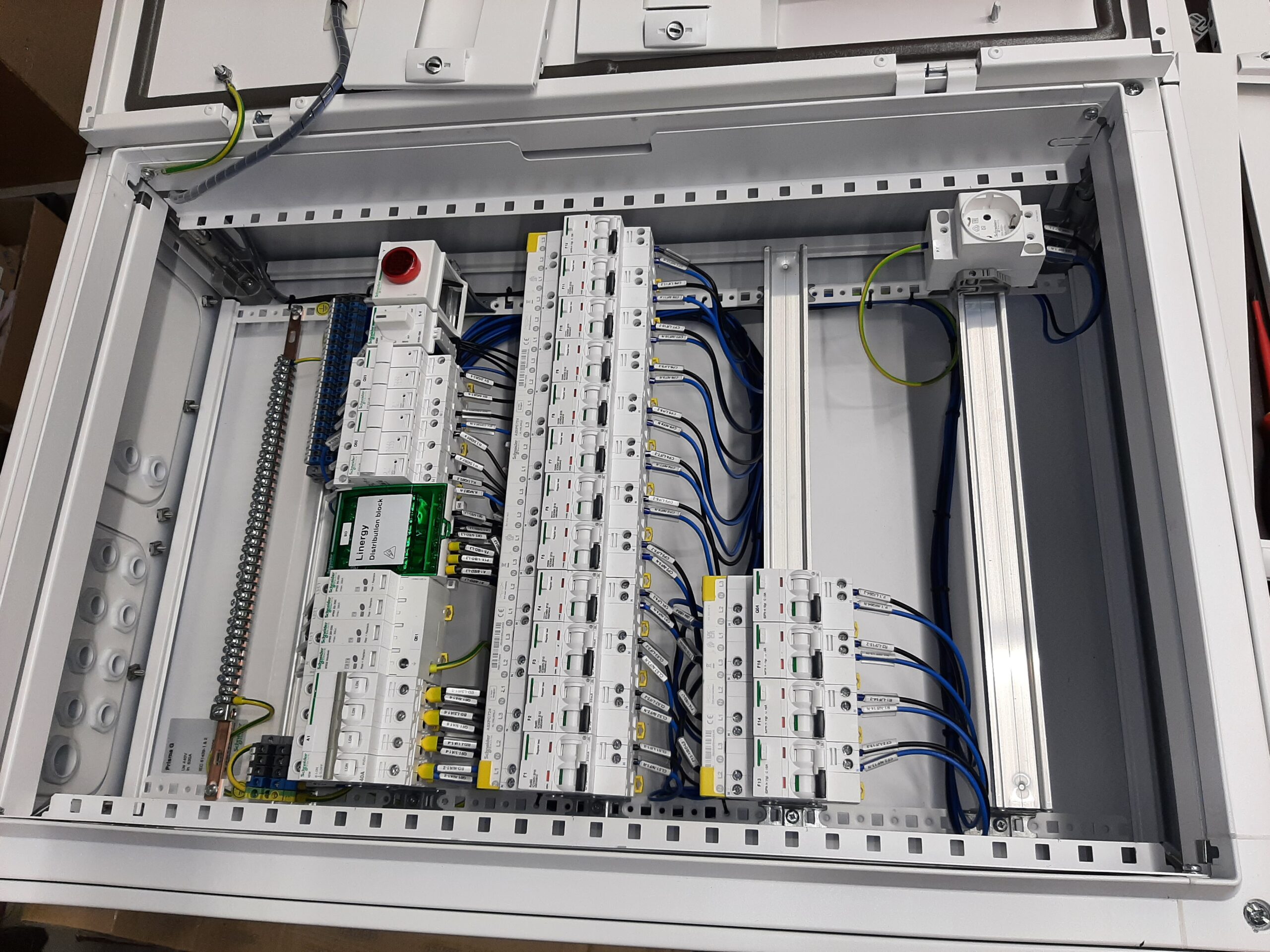

Fiecare tablou este configurat în funcție de caracteristicile consumatorilor alimentați și integrează circuitele necesare pentru alimentare, protecție, comandă și semnalizare.
Separarea instalațiilor tehnice pe tablouri dedicate facilitează exploatarea și mentenanța și permite intervenții punctuale fără afectarea inutilă a altor zone ale clădirii.

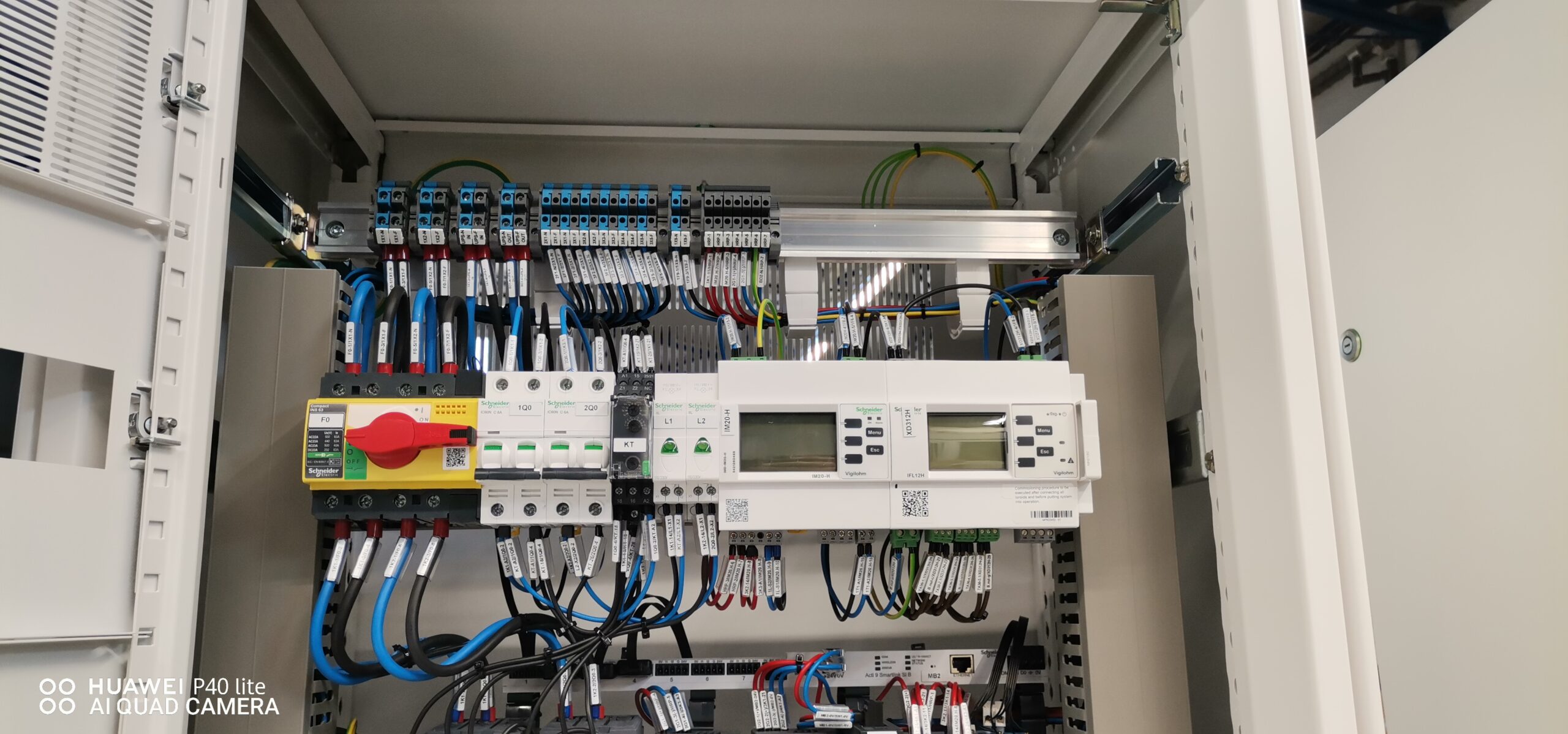

Sistemul electric integrează funcții de măsură, monitorizare și control, necesare supravegherii distribuției principale și a stării echipamentelor.
Monitorizarea parametrilor electrici și a stării surselor oferă personalului tehnic informațiile necesare pentru urmărirea funcționării instalației și pentru identificarea rapidă a eventualelor situații anormale.
În combinație cu ATS-ul și separarea consumatorilor pe categorii funcționale, sistemul oferă un nivel ridicat de control asupra infrastructurii electrice a spitalului.
